重型间歇式半圆弧回转支撑平台结构

　　这款重型回转平台的设计，最初是面向重型工件的工序间转位需求开发，常见于重型机加工车间的工件工位切换、重型装配线的工序转位环节，也可适配大型结构件的焊接变位、重型仓储的重载货物分流转运场景，区别于轻型电动回转台，其承载冗余设计充分考虑了数十吨级工件的偏载、冲击载荷工况，避免常规回转支撑在重载启停时的齿面压溃、滚道变形问题。从结构逻辑来看，平台采用半圆弧开放式布局，并非传统整圆盘结构，这种设计首先适配了车间内固定工位的单侧上下料需求，作业人员或者吊装设备无需绕平台整周移动，仅在开放侧即可完成工件的吊装、定位、装夹作业，大幅缩减工位周边的操作空间占用。平台的转动逻辑设定为每30度一个分度位，

　　每次回转动作完成后依靠下板的定位结构完成刚性锁止，下板的定位面采用了精加工的止口配合结构，配合侧面的锥销定位组件，可将转位后的重复定位精度控制在0.1mm以内，满足机加工工序的定位精度要求，不会因为重载负载出现定位偏移。如果有连续回转的使用需求，仅需要将现有分段式的圆弧导轨更换为整圆导轨，配套对应的整圈驱动齿条即可适配连续回转工况，无需改动主体支撑框架结构，具备较强的工况适配延展性。驱动端没有采用常规的回转支撑齿轮驱动方案，而是采用独立的支架安装液压缸作为驱动元件，液压缸的推杆连接到平台回转架的驱动拨块上，通过液压缸的固定行程来精准控制30度的回转角度，这种驱动方式相比齿轮驱动具备更强的抗冲击能力，重载启停时不会出现打齿问题，

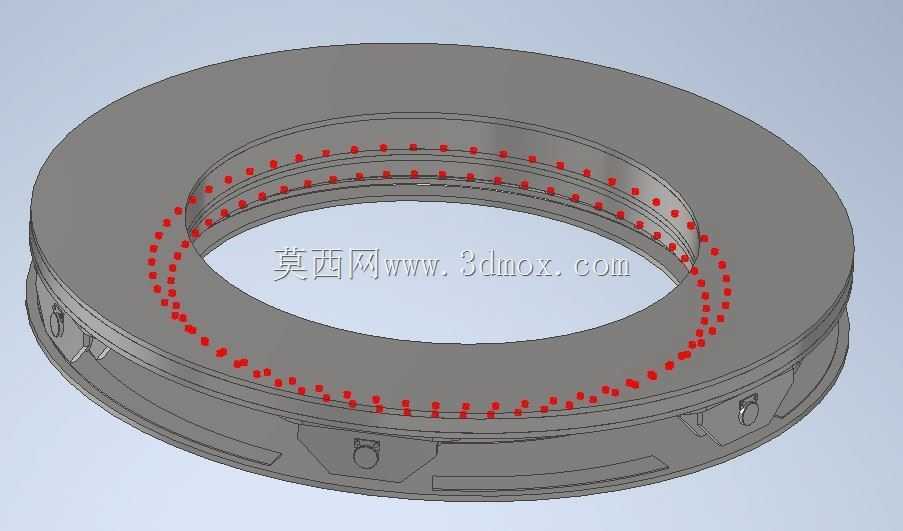

　　同时液压驱动的自锁特性可以在回转过程中任意位置实现临时锁止，应对突发的负载偏移工况。考虑到大型结构件的加工、运输难度，整个平台在设计时就做了分体式拆分规划，整体可拆分为4个独立的结构分段，每个分段的尺寸、重量都适配常规的龙门铣床加工行程、普通货运车辆的运输限制，现场安装时通过法兰面的定位销、高强度螺栓完成拼接，拼接面采用精加工的止口结构保证拼接后的整体形位公差，无需大型加工设备现场二次加工即可完成组装。从安装边界来看，平台下板的安装孔位采用了均匀分布的长圆孔设计，可适配基础预埋件的小幅位置偏差，安装时不需要对车间地基做特殊的整体浇筑，仅需要在对应安装点做预埋承重块即可，降低现场施工的成本与周期。

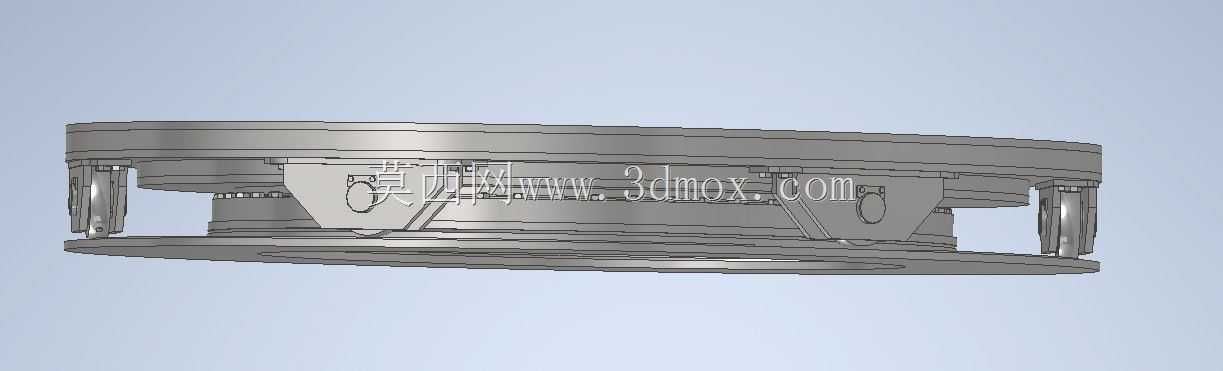

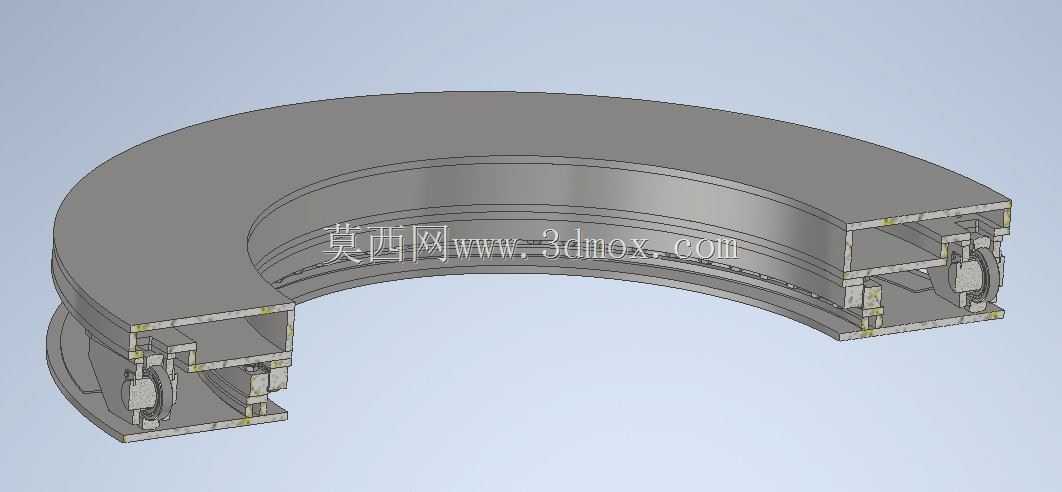

　　平台的回转支撑部分采用了重载滚轮组替代传统的回转支撑轴承，滚轮组沿着圆弧导轨面均匀分布，每个滚轮都具备独立的偏心调节结构，安装时可通过调节偏心轴来调整滚轮与导轨面的预紧间隙，保证整个回转面的接触均匀，避免局部应力集中导致的导轨磨损，后期维护时仅需要单独更换磨损的滚轮即可，不需要整体拆解平台，大幅降低后期运维成本。在细节设计上，平台的侧面预留了行程开关、位置传感器的安装位，可直接接入车间的设备控制系统，实现转位动作的自动化控制，不需要额外做安装支架的改制；导轨面设计了隐藏式的防尘密封结构，可阻挡车间内的切削碎屑、焊接飞溅、灰尘进入滚轮运动面，延长滚轮与导轨的使用寿命，适配机加工、焊接等多粉尘的车间作业环境。
