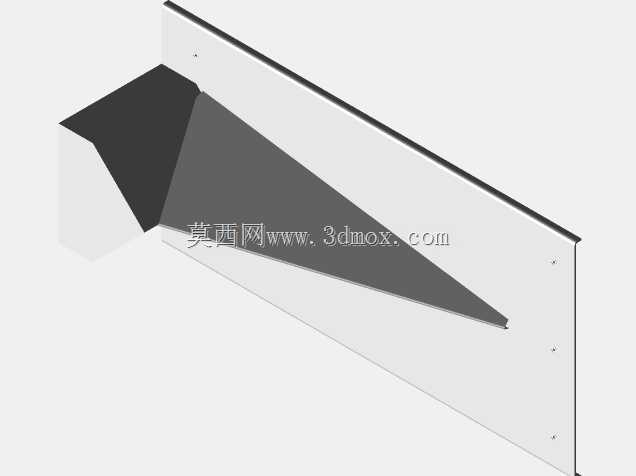

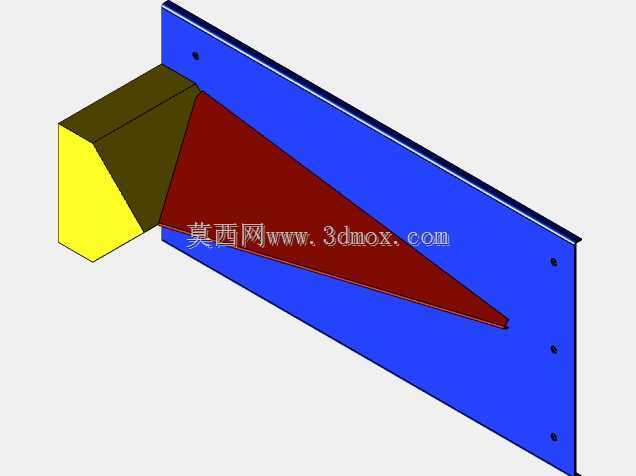

分流器输送机构三维结构设计

　　该分流输送机构主要应用于轻工包装、电子元器件分拣、小型零件加工产线的物料流转环节，可在连续输送的作业场景中，实现单路来料向指定侧路的导向分流，替代传统人工分拣的低效作业模式，适配尺寸规整、重量较轻的平面类、盒类、小型块状物料的路径切换需求，在小型自动化产线的工位衔接、物料分道输送场景中具备较高的适配性。从功能实现逻辑来看，该机构依托固定导向结构完成物料分流，无需额外配置动力驱动元件，整体结构无复杂运动副，依靠楔形导向面的顺滑过渡，将沿主输送方向行进的物料平稳引导至侧方输送路径，避免物料在分流过程中出现卡滞、磕碰、翻转等问题，导向面的倾斜角度经过反复校核，既保证物料分流过程的行进阻力处于合理区间，不会对上游输送设备造成额外负载，

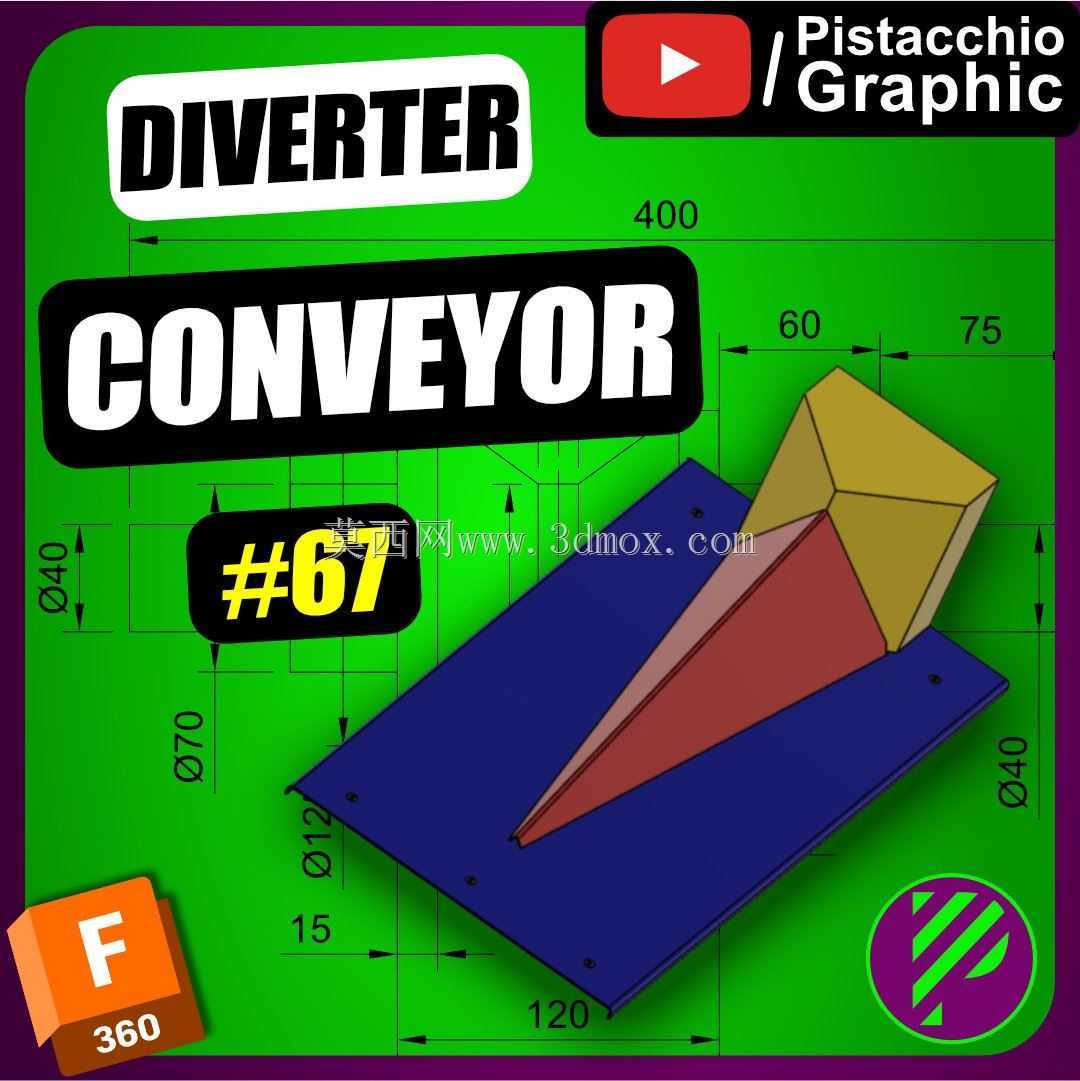

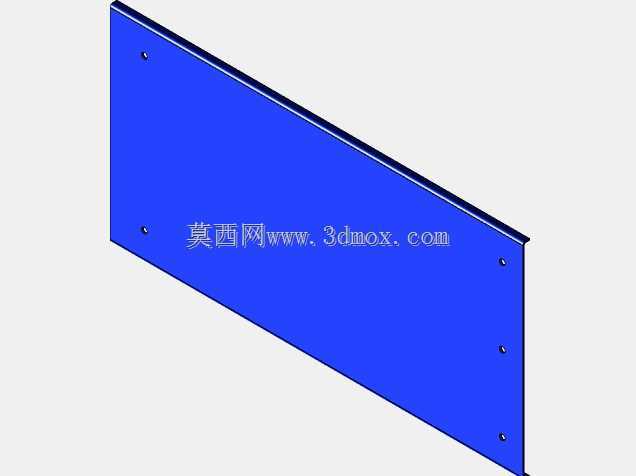

　　也能避免角度过小导致的分流路径过长、占用过多安装空间的问题。设计过程中优先考虑了安装适配性，整体安装底座采用平板式结构，底座上预留的安装孔位可直接与常规皮带输送机、平顶板链输送机的机架侧部或台面进行固定，无需对原有输送线主体结构进行大规模改造，可直接作为现有输送线的功能拓展模块加装使用。从尺寸边界来看，机构整体沿主输送方向的长度为120mm，垂直于输送方向的最大宽度为135mm，导向结构最高点距离安装底座平面的高度为40mm，导向面的起始端宽度为15mm，末端宽度为75mm，导向楔块的尖端做了圆弧过渡处理，避免尖锐边角刮蹭物料外包装或划伤操作人员，底座上的安装孔采用对称排布，孔中心距适配常规铝型材机架的安装槽间距，

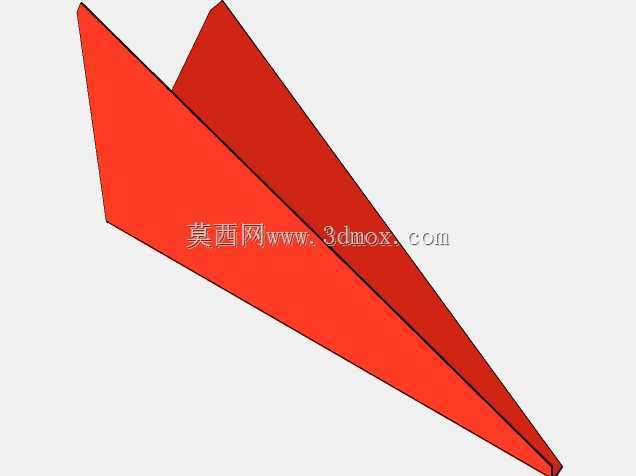

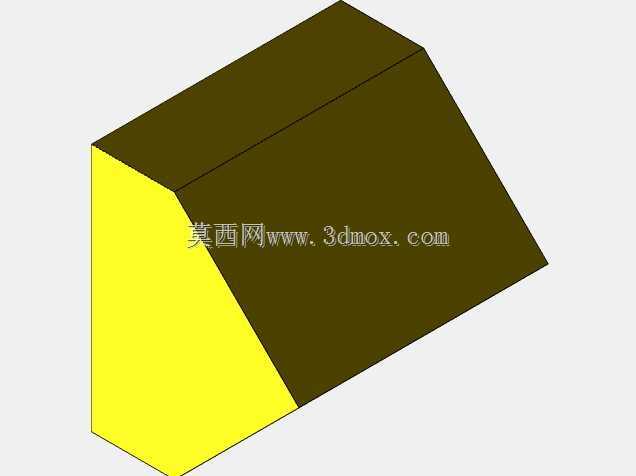

　　可根据现场安装需求调整固定位置。结构细节上，导向楔块与安装底座采用分体式设计，两者通过定位结构保证装配精度，导向面的表面粗糙度要求控制在合理范围，减少物料滑行过程中的摩擦阻力，对于表面易划伤的物料，还可在导向面粘贴柔性耐磨衬层进一步降低接触损伤。该机构的设计思路围绕极简可靠的核心原则展开，摒弃了复杂的气动、电动分流组件的设计方案，采用纯机械固定导向的结构形式，大幅降低了设备的故障点，日常维护仅需定期检查固定螺栓的紧固状态、清理导向面附着的杂物即可，无需复杂的电控调试与维护作业，对于输送节拍稳定、分流方向固定的作业场景，该结构的稳定性与成本优势远高于带动力的主动分流机构。在实际产线布局中，该分流机构可多组组合使用，

　　实现单路主输送线向多个分支工位的物料分配，也可单组使用完成物料的靠边整理功能，将主输送线上散乱排布的物料引导至输送线单侧，为后续的检测、包装、码垛工位提供规整的来料姿态。设计过程中对物料通过性做了充分校核，可适配最大厚度30mm、宽度70mm以内的块状物料通过，对于超出尺寸范围的物料，可通过等比例缩放整体结构参数完成适配，三维模型中各零件的装配关系清晰，无干涉问题，可直接用于工程出图、3D打印样件验证或机加工生产，为中小规模自动化产线的输送分流环节提供了低成本、高可靠性的结构参考。
