三角压块与内六角螺丝组合机械结构设计

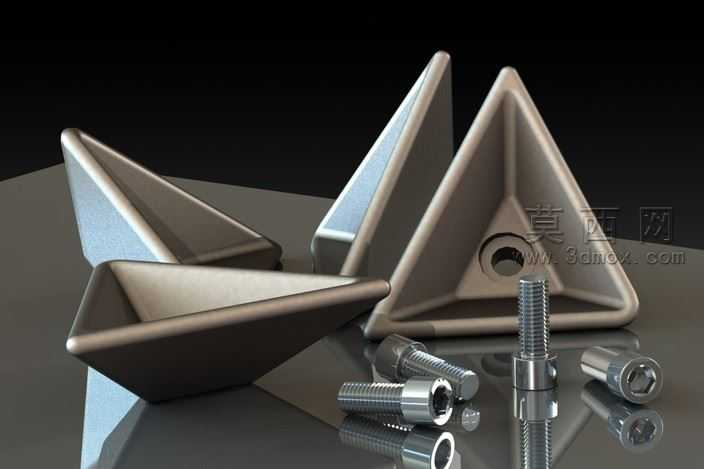

本作品为机械约束类连接紧固组件的三维建模设计，整体采用SolidWorks完成全参数化建模，搭配专业渲染工具输出写实级展示效果。建模阶段首先梳理机械约束的核心逻辑，针对四款外形近似的三角压块构件，逐一绘制截面草图并通过拉伸、拔模、倒角等特征完成主体造型，每款压块的斜面倾角、边缘圆角、中心安装孔的同轴度公差均做差异化参数设置，确保构件虽视觉相似度高但实际装配角度完全适配密封框架的安装需求，避免出现玻璃与面板装配时的角度错位问题。压块中心的沉头孔严格匹配配套内六角螺丝的安装尺寸，孔位深度、孔径公差均按照机械紧固标准设定，保证螺丝装配后端面与压块表面齐平无凸起。配套的内六角螺丝建模还原了真实紧固件的细节特征，包括头部内六角凹槽的加工倒角、螺杆表面的螺纹牙型细节、螺丝端面的加工纹理，每一处螺纹的螺距、牙型角均符合公制紧固件的标准参数，可直接用于装配干涉检查与工程图导出。材质设置阶段，金属构件统一采用磨砂不锈钢材质，调整材质的反射率、粗糙度与金属度参数，还原不锈钢构件经喷砂处理后的哑光金属质感，压块的棱边位置添加细微的倒角高光效果，模拟金属构件加工后的边缘钝化质感；螺丝部分区分头部与螺杆的材质表现，螺杆部分添加轻微的使用磨损纹理，提升整体真实感。渲染阶段搭建深色反光地面场景，采用三点布光方案，主光从侧上方打亮构件主体轮廓，辅光补充暗部细节避免死黑，轮廓光勾勒金属构件的边缘线条，地面添加柔和的构件倒影，增强画面的空间层次感。设计过程中重点考量机械约束的实际功能需求，所有压块的角度参数均经过装配模拟验证，确保安装后能够牢牢压紧密封玻璃，实现结构密封的效果，构件整体可直接用于机械装配教学、紧固件结构展示、密封结构设计参考等场景，模型所有特征均保留参数化历史，可根据实际安装需求调整压块尺寸、螺丝规格，适配不同的框架安装场景。
