可调式精密机械滑动定位夹持装置

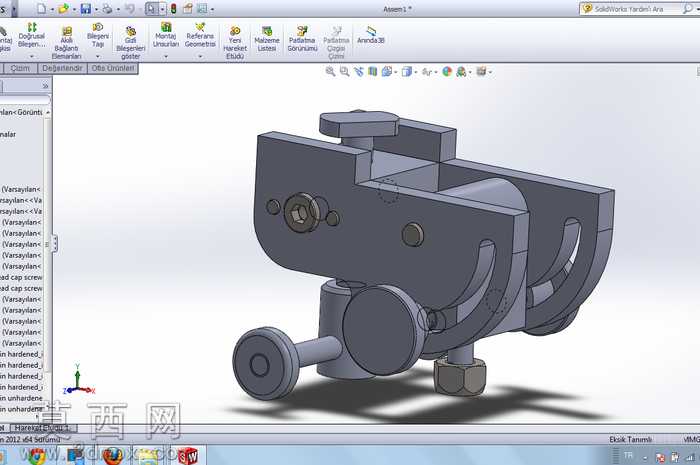

本作品采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械设计的公差配合规范，对装置的每一处结构细节都进行了1:1还原。整体建模以实体建模为核心，搭配装配体环境下的标准件配合约束，完整还原了装置的滑动调节、锁紧定位、夹持固定的全部运动逻辑，所有活动部件均添加了符合实际工况的配合关系，可在软件中直接模拟调节锁紧的完整动作流程。材质配置上，主体承载结构选用45号钢材质参数，表面做哑光氧化质感处理，调节旋钮、锁紧螺栓等操作件采用镀铬金属材质，底部支撑螺母做发黑防锈质感区分，不同材质的粗糙度、反光度参数均按照实际工业零件的表面处理效果调试，渲染输出的效果图能够清晰区分不同功能部件的材质差异，直观呈现装置的工业质感。结构设计上，该装置采用双侧弧形导向槽作为滑动调节的核心导向结构，配合侧面的锁紧旋钮实现滑动位置的无级固定，前端设置可伸缩的调节顶杆，搭配底部的锁紧螺母实现高度方向的微调定位，中部的夹持腔体可适配不同尺寸的装夹对象，整体结构紧凑，调节逻辑清晰，所有受力部位均做了加厚处理，避免装夹受力时出现结构变形。设计思路围绕精密装夹场景的可调需求展开，摒弃了传统固定装夹装置适配性差的缺陷，通过多维度的调节结构组合，实现了横向滑动、角度微调、顶紧固定的多功能集成，建模过程中对每一处连接部位都做了干涉检查，确保所有活动部件在运动行程内无碰撞、无卡滞，螺纹连接部位均按照标准螺纹参数建模，可直接导出工程图用于生产加工参考。整体模型结构完整，细节丰富，既能够作为机械结构教学的参考案例，也可作为非标自动化装夹机构的设计原型，为同类可调装夹装置的设计提供可靠的结构参考。
