CA6140车床连杆类传动连接零件结构

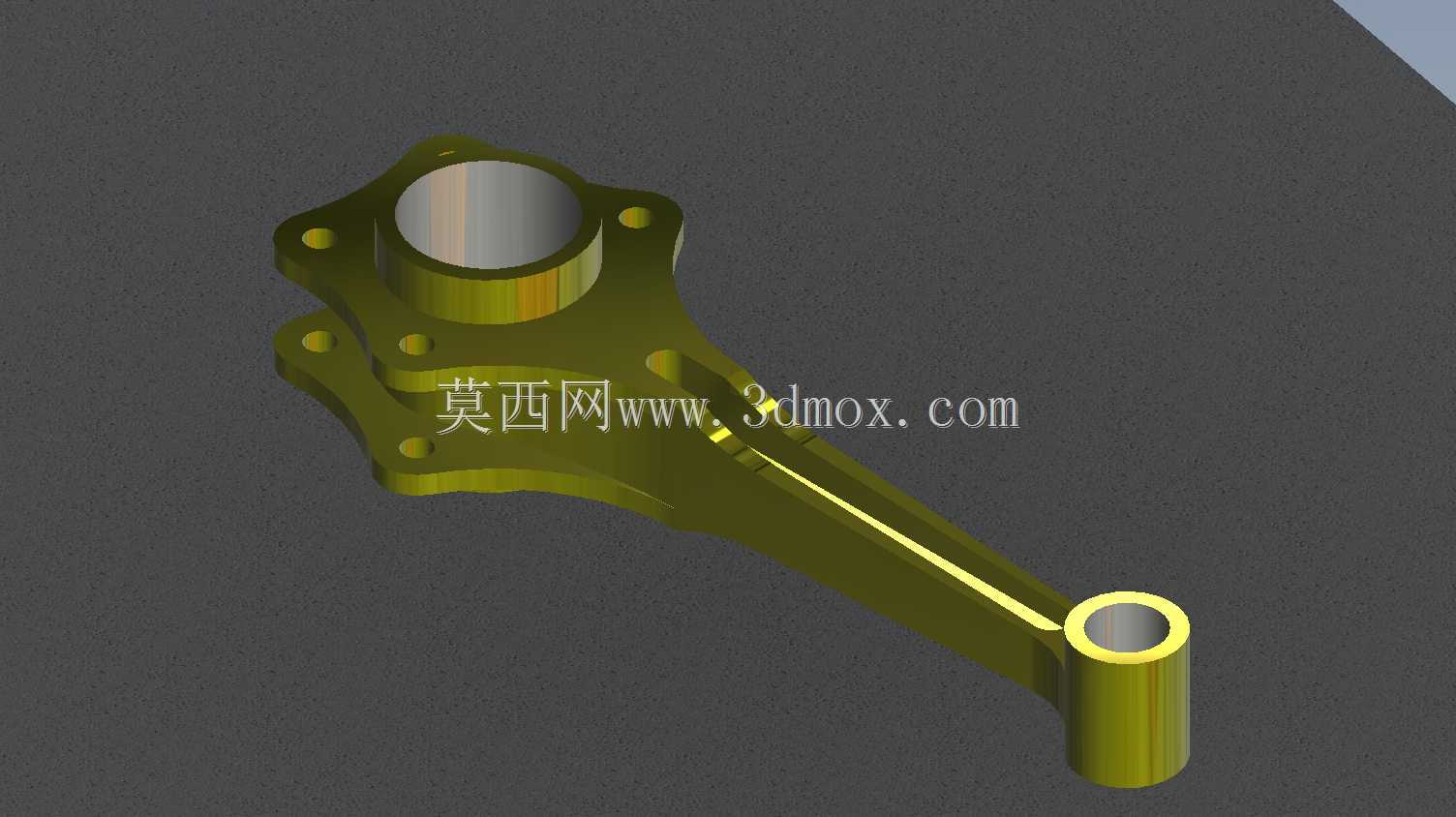

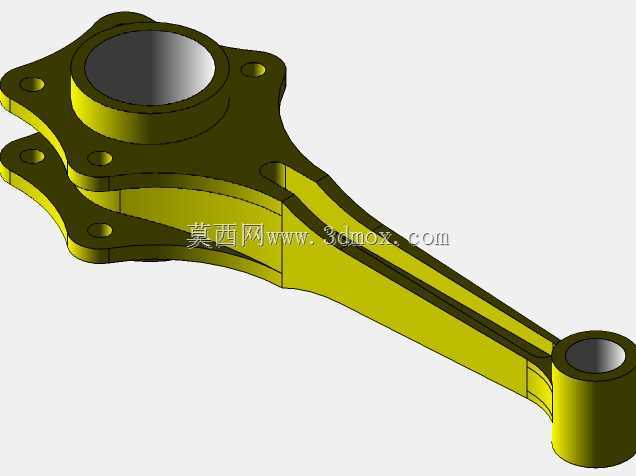

　　在普通卧式车床的进给与主轴传动链路中，这类长杆状连接零件承担着动力传递与运动轨迹约束的核心作用，区别于内燃机连杆的爆发式载荷工况，CA6140车床配套的该类连杆长期处于中低速、变扭矩的平稳传动场景，主要负责将主轴箱输出的旋转运动，通过曲柄滑块结构转化为溜板箱或者进给机构的往复直线动作，部分同结构零件也会应用在车床的挂轮架张紧、操作机构联动等辅助传动位置。从结构设计逻辑来看，零件两端的同轴孔系是整个构件的核心功能面，大端孔通常配套铜套或者滚针轴承，与固定偏心轴做回转配合，孔位周边均匀分布的螺栓过孔，用于端盖的压紧固定，实现轴承的轴向限位，防止传动过程中轴承窜动影响配合精度；小端孔则与执行端的销轴连接，孔壁预留有润滑脂槽的设计空间，

　　可在装配时填充润滑脂降低铰接磨损。杆身部分采用变截面的工字形加强结构，在保证整体抗弯、抗扭刚度的前提下，尽可能削减非受力区域的材料余量，降低零件自身转动惯量，避免车床高速换向传动时产生过大的惯性冲击。从安装边界来看，大端安装法兰的外圆直径、孔位分度圆尺寸需要严格匹配CA6140车床对应安装位的偏心轴轴径、端盖连接螺孔位置，装配后大端端面的跳动公差需要控制在0.02mm以内，否则会在高速转动时产生周期性振动，传导到床身导轨后影响工件的加工表面粗糙度；小端孔的中心距是整个零件最关键的尺寸参数，直接决定了往复运动的行程范围，建模时需要严格按照车床传动链的行程要求校核中心距公差，通常控制在±0.01mm的精度区间，

　　同时要保证大小端孔的轴线平行度误差不超过0.015mm/100mm，避免传动过程中出现卡滞、偏磨的问题。零件的材质选型通常选用45号钢模锻成型，毛坯经过正火处理消除锻造应力后，再对两端孔位、连接端面进行精加工，杆身部分做喷丸处理提升表面疲劳强度，部分重载改型版本也会选用40Cr材质调质处理，进一步提升零件的抗冲击载荷能力。在实际建模过程中，需要重点关注大端法兰处的圆角过渡设计，所有孔位与杆身的连接位置都要设置不小于R2的铸造圆角，避免应力集中导致零件在交变载荷下出现断裂失效；同时要预留出润滑通道的设计位置，保证大端轴承与小端铰接位都能得到持续的润滑供给，延长零件的实际使用寿命。这类零件在车床的日常维护中属于易损检查件，

　　当出现孔位配合间隙超差、杆身变形等问题时，会直接导致进给传动精度下降，出现车削端面平面度超差、螺纹螺距误差过大等加工故障，因此建模时的尺寸精度、形位公差设定，都需要完全贴合车床原厂的维修配件尺寸要求，确保替换安装时无需二次修配即可直接装配使用。
