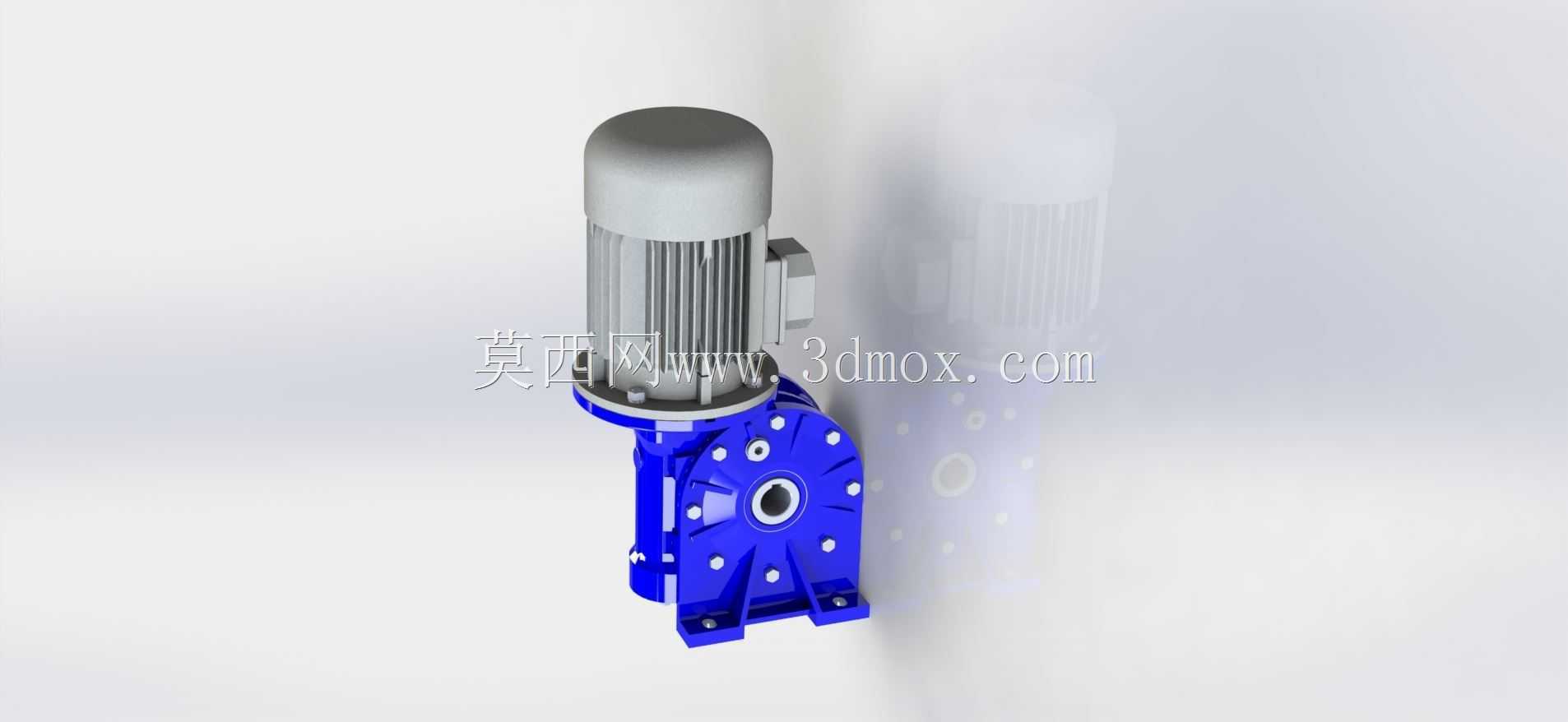

RMI85立式法兰安装减速电机结构

　　在轻工包装、食品输送、小型自动化专机的传动链选型中，这类集成电机的蜗杆减速单元一直是小扭矩、低转速输出场景的高适配方案，区别于分体式电机加联轴器的组合结构，这款RMI85减速单元将驱动电机与减速箱体做了一体化集成设计，省去了现场安装时的电机对中工序，也避免了联轴器长期运行带来的同轴度偏差、弹性体磨损等常见故障点。从结构布局来看，电机采用立式顶置安装，输出轴位于箱体下部的法兰端面中心，安装法兰面预留了均匀分布的螺栓过孔，可直接对接设备的输入轴端或者转盘、链轮等执行部件，安装边界紧凑，尤其适合设备内部安装空间局促、无法预留过长传动轴向尺寸的场景，比如小型皮带输送机的驱动端、自动化生产线的小负载翻转机构、包装设备的送膜辊驱动工位，都能直接通过法兰面完成固定，不需要额外加工复杂的安装支座。

　　从功能特性上看，这款减速单元采用蜗杆蜗轮传动结构，具备反向自锁特性，也就是输出端无法反向驱动输入端，这一特性在垂直升降、倾斜输送的场景中尤为实用，能够在电机断电的瞬间锁止输出轴，避免负载下滑引发的设备故障或者安全隐患，不需要额外加装抱闸机构就能实现基础的位置锁止，能帮设计人员简化设备的安全结构设计。箱体采用蓝色涂装的铸铁材质，既保证了壳体的刚性，在长期承受传动反扭矩的时候不会出现壳体变形导致的齿轮啮合偏差，也能适应车间内多粉尘、少量切削液飞溅的工况，壳体表面的散热筋沿着电机轴向与箱体轮廓分布，能在运行过程中通过空气对流带走蜗轮蜗杆啮合产生的热量，避免长期连续运行时箱体内润滑油温度过高导致的粘度下降、磨损加剧问题。

　　设计层面上，这款结构的建模过程充分考虑了实际生产的装配逻辑：电机端的止口与减速箱体的安装位做了精准的公差配合，保证电机输出轴与蜗杆的同轴度控制在合理范围内，避免运行时出现轴系振动；输出端的轴承位预留了足够的支撑跨距，能承受径向与轴向的复合载荷，比如驱动链轮时产生的链条拉力、驱动转盘时的偏载力矩，都能通过两端的圆锥滚子轴承传递到箱体上，不会让轴系承受额外的弯矩。接线盒位于电机侧方，预留了标准的电缆进线口，现场布线时可以根据设备的走线方向调整接线盒的朝向，不需要拆解电机本体就能完成接线操作，适配不同设备的布线需求。箱体下部预留了油位观察与换油口，日常维护时不需要拆解整机就能完成润滑油的更换与油位检查，降低了后期的运维成本。

　　从安装尺寸边界来看，这款减速单元的整体轴向高度控制在适配小功率电机的合理范围内，法兰安装孔的分布圆直径符合通用的减速电机安装标准，输出轴的轴径、键槽尺寸都匹配常用的链轮、联轴器、同步带轮的安装规格，设计人员在做设备布局时，不需要额外定制转接件就能直接选用标准传动件完成装配。电机尾部的散热风罩采用全包结构，能避免运行过程中杂物卷入风扇，也能防止操作人员误触旋转部件，符合机械设备的安全防护要求。在实际选型应用中，这类一体化减速电机常被用在输出转速在十几转到上百转区间、输出扭矩在几百牛米以内的工况，相比齿轮式减速单元，它的运行噪音更低，啮合过程更平稳，适合对运行噪音有要求的食品、医药生产车间场景，同时蜗杆蜗轮的传动比可以做到单级较大范围，不需要多级齿轮传动就能实现大减速比，进一步压缩了整体的结构体积。建模过程中对每一处安装孔、止口、轴肩的尺寸都做了参数化处理，设计人员可以根据实际选型需求调整电机功率、输出轴长度、法兰孔位分布等参数，直接适配不同设备的安装要求，也能基于这个基础模型做安装支座、防护罩等周边结构的配套设计，减少重复建模的工作量。
