小型桶式轴流风机负压除尘装置结构

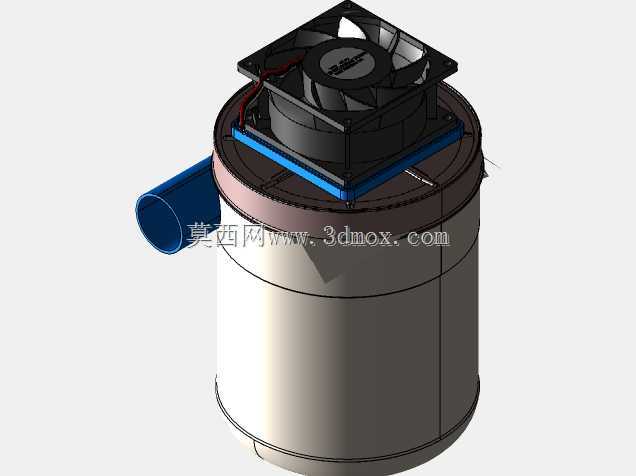

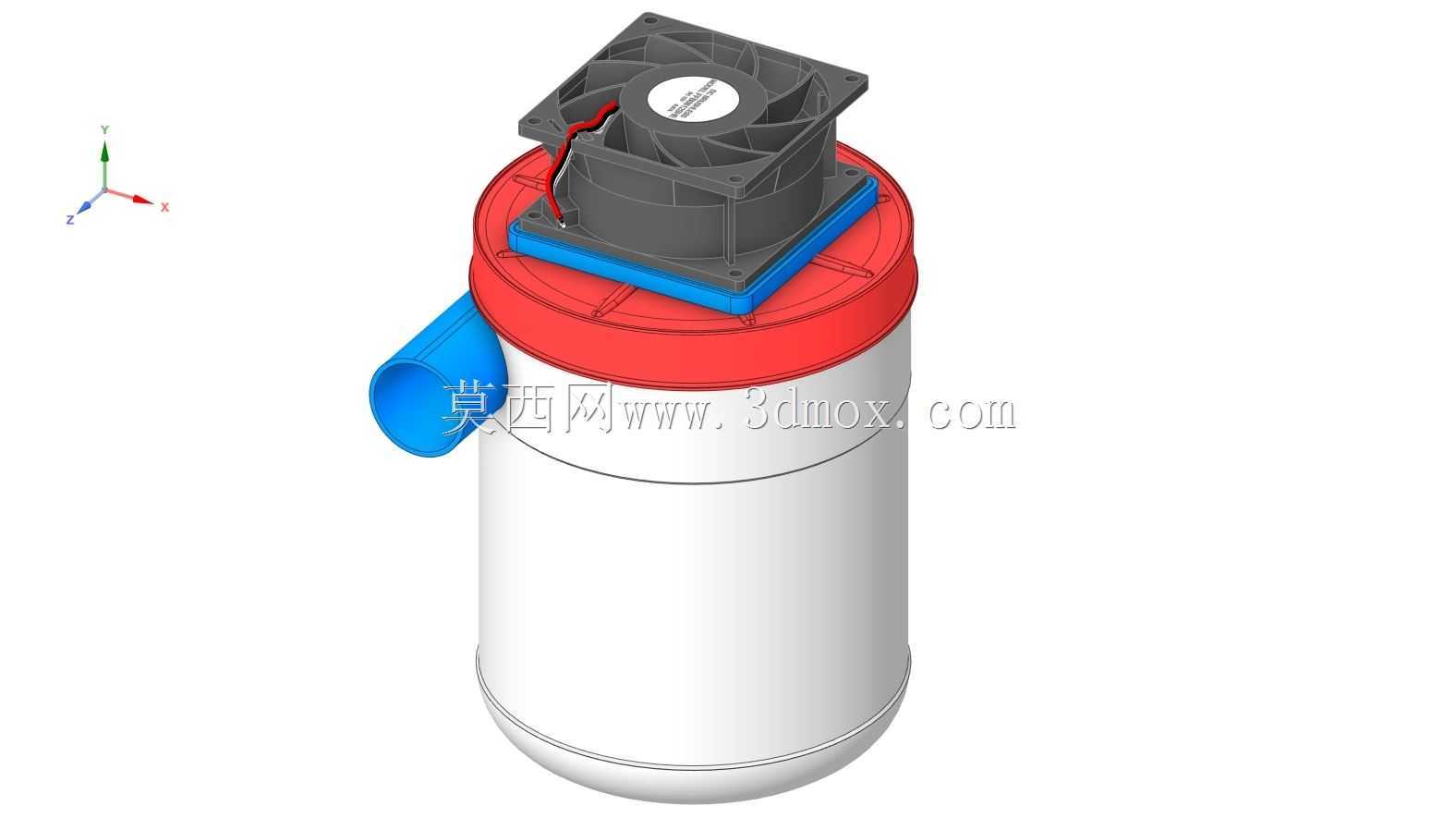

　　这款小型除尘装置的设计初衷，是填补小范围作业场景下大型除尘系统覆盖不足的空白，常见于桌面级电子焊接工位、小型零件打磨工位、实验室粉体操作区这类产尘点集中、粉尘产生量不大但需要近距离捕集的场景，相比铺设长管路的中央除尘系统，它不需要复杂的管网布设，可直接放置在产尘点旁侧，接通电源即可投入使用，灵活适配工位调整频繁的小型加工场景。从结构组成来看，装置下部采用直筒型集尘桶作为粉尘容纳腔体，桶身选用薄壁圆柱结构，一方面圆柱形态的内壁无直角死角，沉积的粉尘不会在边角处长期堆积，日常清理时仅需打开上部端盖即可倾倒内部积尘，另一方面直筒结构的成型难度低，批量生产时可采用滚塑或者注塑工艺加工，也可根据使用场景需求选用透明PVC材质制作桶身，

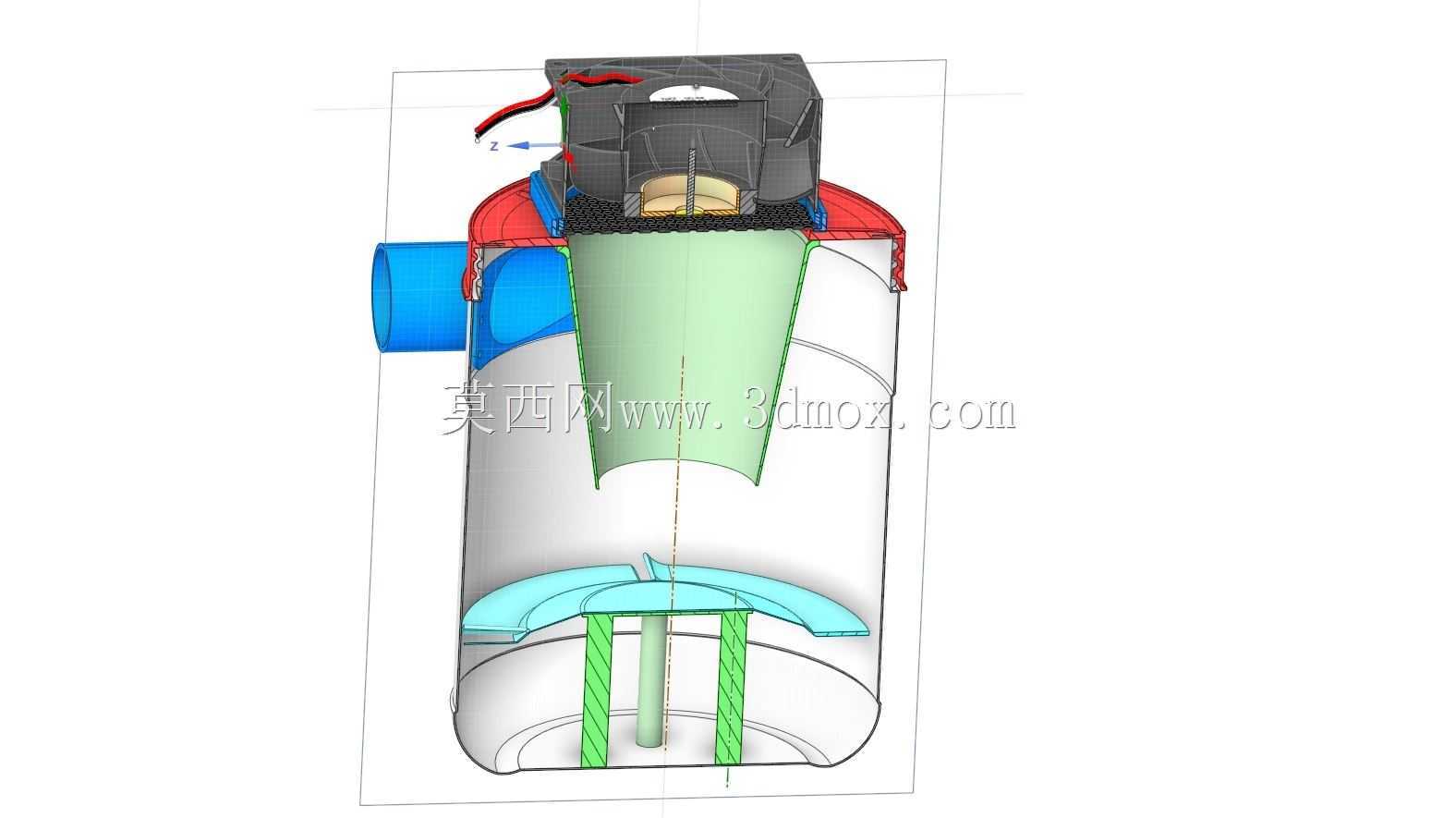

　　方便操作人员直观观察内部积尘高度，及时清理避免粉尘堆积过量影响除尘效率。上部端盖与桶身采用卡扣式密封连接，端盖上预留了方形安装位用于固定轴流散热风机，风机的安装面与端盖之间垫有密封缓冲胶垫，既可以避免风机运行时的振动传递到桶身引发共振噪音，也能保证连接位置的气密性，防止负压从安装缝隙处泄漏影响抽风效果。风机的出风方向垂直向上，进风侧直接连通桶体内部腔体，当风机通电运行时，会持续将桶内的空气向上抽出，让桶内形成稳定的负压环境，含尘空气会从桶身侧部的切向进风管被吸入桶内。侧部进风管采用斜向切角设计，接入位置靠近桶身上部，含尘气流进入桶内后会沿桶壁形成旋流，较大颗粒的粉尘在旋流离心力的作用下会被甩向桶壁，失去动能后沿桶壁滑落至桶底，

　　较细的粉尘则会被气流携带向上，在经过风机进风侧时，可根据使用需求在风机与端盖之间加装过滤棉或者HEPA滤网，拦截细颗粒物避免其直接排到周边环境中，针对焊接烟尘这类超细粉尘场景，还可更换为活性炭复合滤网，同时吸附烟尘中的异味成分。从安装边界来看，装置整体的占地直径与桶身直径一致，不需要额外的固定安装结构，直接放置在平整的工作台面或者地面即可稳定运行，侧部进风管的外端预留了标准软管接驳位，可根据实际产尘点的位置接驳不同长度的柔性吸尘臂，将吸尘口调整到距离产尘点10-15cm的最佳捕集位置，避免吸尘口过远导致粉尘扩散逃逸，也不会因为过近影响正常的打磨、焊接操作。设计过程中特意将风机的供电线路沿端盖边缘布设，线路外侧加装有绝缘护套管，

　　避免长期使用过程中线路被端盖的棱角磨损引发漏电风险，风机选用常规的直流或者交流轴流风机，配件通用性强，后期风机出现故障时可直接采购同尺寸规格的产品替换，不需要定制专用配件，降低后期维护成本。在结构强度校核阶段，桶身的壁厚选择充分考虑了负压运行时的抗变形能力，常规运行状态下桶内负压值维持在100-300Pa区间，选用1.5mm以上厚度的PP或者PVC材质即可满足强度要求，不会出现桶身被负压吸瘪的情况，端盖的卡扣数量根据桶身直径设置为3-4个，保证扣合后各个位置的密封压力均匀，不会出现局部密封不严漏风的问题。进风管的直径与风机的风量做了匹配设计，保证进风管内的风速控制在10-15m/s的合理区间，这个风速既可以有效携带粉尘进入桶内，不会因为风速过低导致粉尘在进风管内沉积堵塞，也不会因为风速过高造成不必要的能耗浪费与噪音提升。针对不同的使用场景，该装置还可做适应性调整，比如用于打磨工位时可在桶内预置少量清水，利用水膜吸附进入桶内的打磨粉尘，避免粉尘被气流卷起二次扬尘，用于少量粉体投料工位时，可在进风管位置加装风量调节阀，根据投料时的粉尘产生量调整抽风风量，避免风量过大将有用的粉体原料抽走造成物料浪费。
