双锥集料斗式工业粉尘收集装置

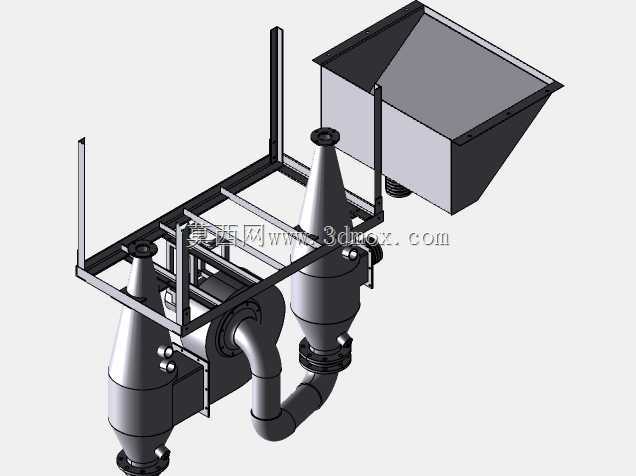

　　这套粉尘收集装置的结构设计，核心围绕中小型机加工车间的工位粉尘捕集需求展开，双旋风分离筒的布局并非随意排布，而是经过流场模拟验证的——两个锥筒的进气口切向角度完全一致，共用的进气汇管做了渐扩处理，避免含尘气流进入锥筒时出现偏流，导致分离效率下降。上方的方锥形集料斗采用上宽下窄的斜壁设计，斜壁倾角设置为62度，刚好超过常见金属切屑、打磨粉尘的安息角，不会出现物料挂壁堆积的问题，料斗下沿预留的法兰接口可以直接对接卸料阀或者集尘桶，不需要额外做转接结构。机架部分采用矩形钢管焊接成型，主支撑立柱的壁厚选型充分考虑了设备满负荷运行时的振动载荷，旋风筒与机架的连接位置都设置了橡胶减震垫，阻断风机运行时的振动传递到机架，

　　避免长期运行出现焊缝开裂的问题。风机的安装位置设置在两个旋风筒的侧下方，出风口通过弯管分别对接两个旋风筒的排气端，这种下置式的布局一方面可以降低整机的重心，提升设备运行稳定性，另一方面也缩短了管路长度，减少风阻带来的压头损失。从安装边界来看，整机的最大外轮廓宽度控制在1.2米以内，长度不超过1.8米，高度在2.2米左右，不需要占用过大的车间空间，甚至可以直接布置在打磨工位、车床下料位的旁边，不需要搭建长距离的除尘管路，能有效降低管路铺设的成本。实际应用中，这套装置可以处理打磨产生的金属粉尘、物料输送过程中溢出的粉状物料，含尘气流从料斗下方的进气口进入后，大颗粒的粉尘会直接在重力作用下落入集料区域，细颗粒粉尘随气流进入旋风筒，

　　在离心力作用下被甩到筒壁，沿锥壁滑落至下部集料腔，净化后的气流从旋风筒顶部的排气口汇入风机排出，不需要搭配滤筒就能实现90%以上的粉尘捕集效率，针对5微米以上的颗粒分离效果尤为突出。设计过程中特意将所有管路的连接法兰都设置为统一的公称通径，后期维护时更换密封件、拆装检修都不需要准备特殊规格的配件，旋风筒的下部设置了快开式检查口，不需要完全拆卸设备就能清理锥筒内部粘结的粉尘，日常运维的难度很低。料斗的上沿做了外翻边结构，既可以提升料斗的结构刚度，避免薄钢板焊接出现变形，也可以作为安装接口，对接上方的吸尘罩或者来料管路，适配不同工位的捕集需求。整机的所有外露焊接位置都做了打磨处理，没有尖锐的焊瘤毛刺，现场安装搬运时不会划伤操作人员，机架底部预留了地脚螺栓安装孔，也可以根据需求加装脚轮，做成可移动式的除尘单元，适配多工位轮流作业的使用场景。
