CA6140车床箱体类住房结构件

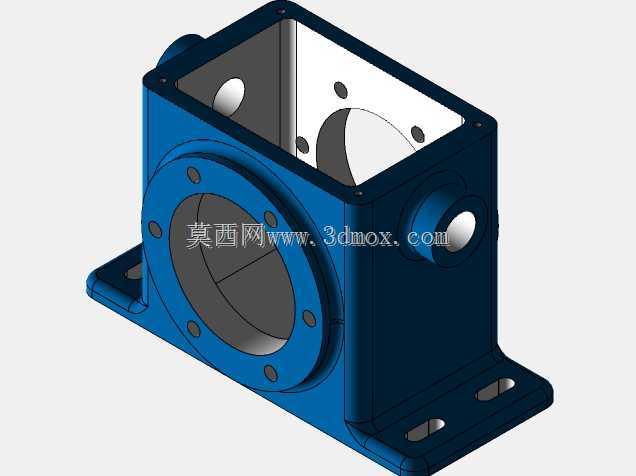

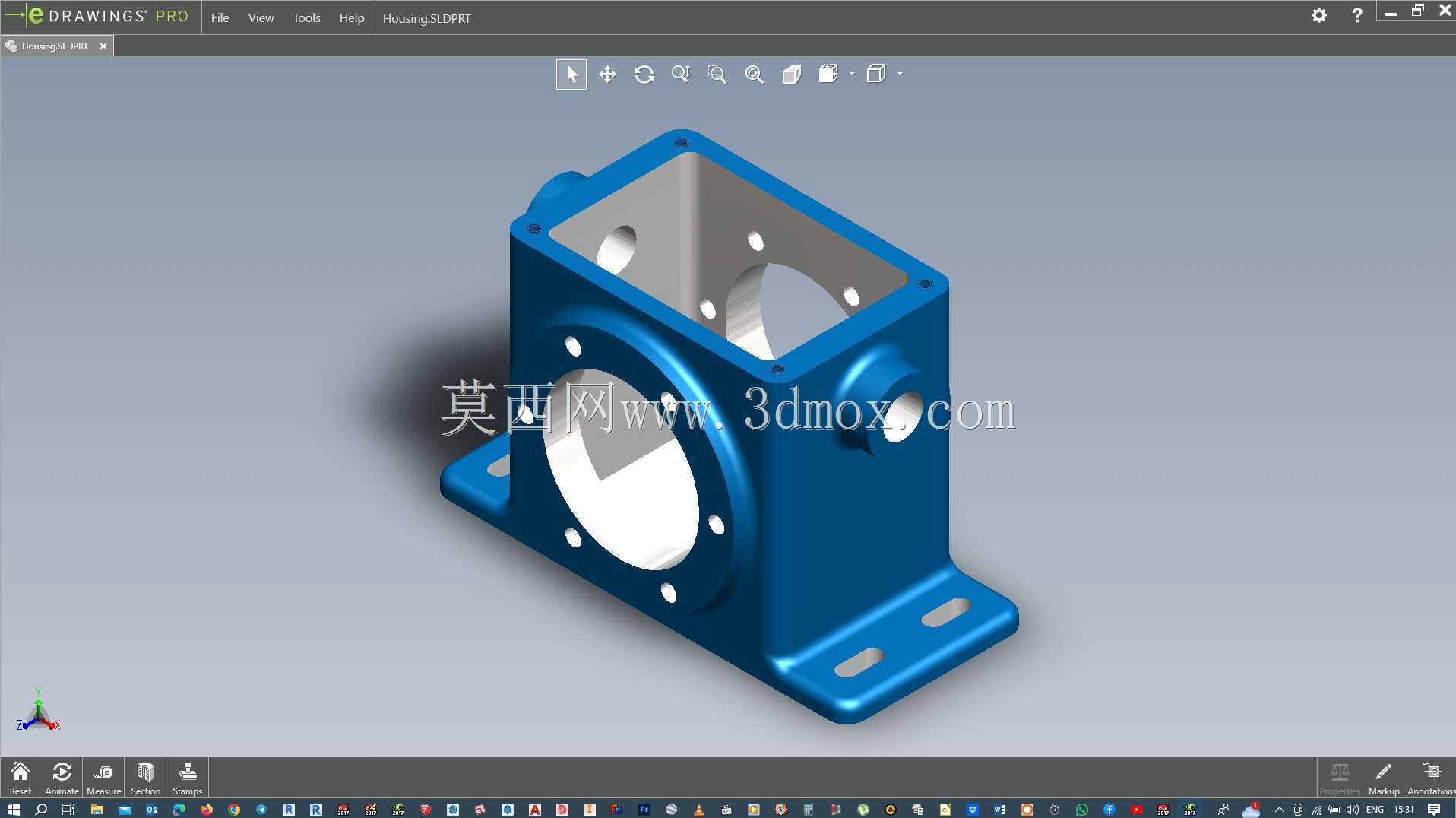

　　该构件属于CA6140系列卧式车床的核心箱体类承载部件，在车床整体布局中承担主轴传动端的支撑、容纳与安装基准作用，是车床床头箱区域的关键结构件之一。从实际应用场景来看，这类箱体件安装在车床床身靠近主轴卡盘的左侧工位，上方对接床头箱盖板，侧面预留的大直径法兰孔用于穿装主轴组件，侧部的凸台孔位用于安装变速操纵机构的传动轴，底部的带安装腰型孔的支脚直接贴合床身的安装基准面，通过螺栓实现刚性固定，为整个主轴传动系统提供稳定的安装基准与防护外壳。

　　从功能特性上看，该构件采用一体式铸钢材质的设计思路，内部为中空腔体，可容纳主轴变速齿轮组、传动轴、轴承等传动部件，腔体的内壁设置有多处加强筋结构，既可以减轻整体铸件重量，又能保证箱体在主轴高速运转、承受切削载荷时的结构刚性，避免因切削振动导致的传动精度下降。侧面的法兰端面加工有均匀分布的螺栓孔，用于固定轴承端盖，保证主轴轴承的轴向定位精度，同时端面的密封槽结构可加装密封件，防止腔体内部的润滑油泄漏，也能阻挡外部切削液、铁屑进入传动腔内部。底部支脚的腰型安装孔预留了安装调整余量，装配时可微调箱体的轴向位置，保证主轴轴线与床身导轨的平行度符合装配精度要求。

　　设计过程中，这类箱体件首先要满足传动部件的容纳空间需求，内部腔体的轮廓需要完全避让齿轮组的回转轨迹，预留足够的装配间隙，同时要兼顾壁厚的均匀性，避免铸件冷却过程中出现缩孔、砂眼等铸造缺陷。外部的安装孔位需要与床身、端盖、操纵机构的对应孔位完全匹配，孔位的位置度公差控制在0.02mm以内，保证装配时的互换性。从安装边界来看，该构件的整体外轮廓尺寸适配CA6140车床床头箱的安装空间，底部支脚的跨距与床身的安装凸台宽度一致，侧部凸台的伸出长度不会与床身的走刀机构产生运动干涉，上方的开口尺寸与床头箱盖板完全匹配，可实现盖板的无缝贴合。

　　在实际建模过程中，这类箱体件需要先绘制主体的拉伸基体，再通过切除命令生成内部中空腔体，之后依次添加侧部法兰、安装凸台、底部支脚等结构，最后对所有安装孔、密封槽、加强筋进行细节处理，建模时需要重点关注铸造圆角的设置，所有转角位置都要保留R3-R5的铸造圆角，避免应力集中，同时要保证各个加工面的余量预留合理，为后续的机加工工序留出足够的加工量。这类箱体件的结构合理性直接影响车床主轴的运转精度，在设计时需要反复校核各个安装面的平面度、孔位的同轴度，确保装配后主轴的径向跳动、轴向窜动都符合机床的精度标准，能够承受粗加工时的大切削载荷，同时在长期运转过程中保持结构稳定性，减少因箱体变形导致的传动故障。
