CA6140车床用异形铰接支撑连杆结构

项目分类:机床 发布时间:2024-01-13 ID:723354
  • CA6140车床用异形铰接支撑连杆结构

  该铰接支撑连杆是CA6140普通车床操作机构内的核心传力构件,主要承担操作力传递、工位定位支撑的功能,在车床的进给档位切换、操作杆联动场景中,负责将操作端的扳动扭矩稳定传递到对应的拨叉、档位轴位置,同时在非操作状态下依靠自身结构刚度维持档位的锁定姿态,避免车床运行过程中因切削振动出现档位脱开、操作机构窜动的问题。从结构设计逻辑来看,该连杆采用了变截面的长臂式布局,整体呈非对称弯折形态,两端设置同轴度要求较高的铰接孔位,分别对应操作端转轴与执行端拨叉的安装接口,中间段通过设置多道加强筋结构,在控制整体构件重量的前提下,大幅提升长臂方向的抗弯、抗扭刚度,避免传力过程中出现结构形变导致的档位到位精度不足问题。

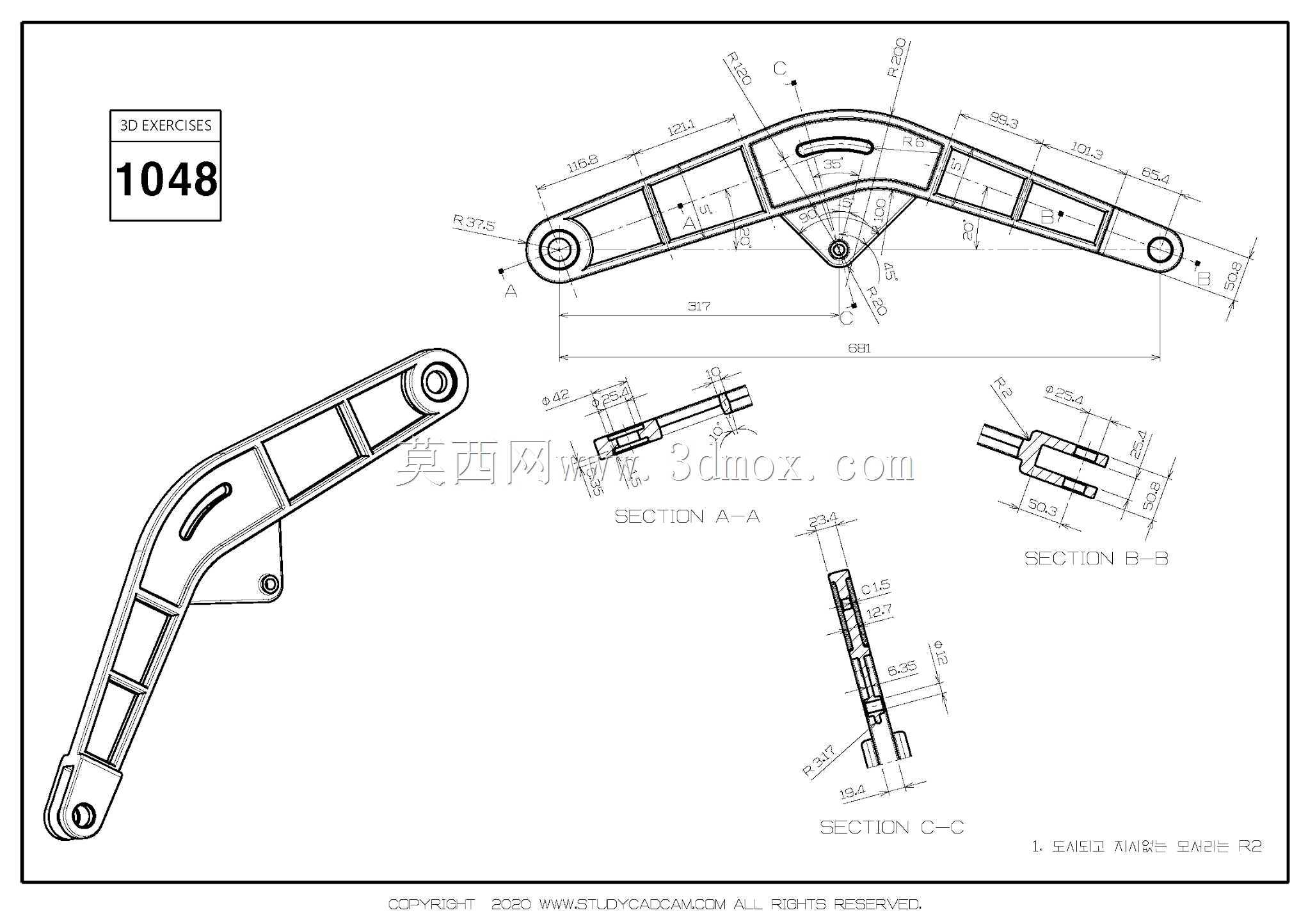

  三个剖面位置的结构设计各有侧重,A-A剖面对应中间铰接支点的安装位,采用了局部加厚的凸台结构,预留了铰接销轴的穿装空间,同时在凸台周边设置圆弧过渡,消除应力集中点,满足频繁往复摆动工况下的疲劳强度要求;B-B剖面为长臂段的截面形态,采用了带减重槽的盒型截面,相比实心截面减重超过40%,同时截面惯性矩相比等厚度平板结构提升2倍以上,兼顾轻量化与结构强度;C-C剖面对应末端铰接段的结构,设置了开口式的铰接卡槽,可在不拆卸相邻轴系部件的前提下完成连杆的快速装拆,降低设备维护的拆装工作量。从安装边界来看,该构件的整体安装空间被限制在车床床头箱的侧腔内部,周边与齿轮轴系、拨叉组件、箱体壁面的最小安全间隙控制在3mm以上,

  摆动过程中不会与相邻部件产生运动干涉;两端铰接孔的中心距公差控制在±0.05mm范围内,铰接孔与销轴的配合采用H7/h6间隙配合,既保证摆动过程的灵活性,又避免配合间隙过大导致的传力空程,确保操作手感清晰、档位到位准确。建模过程中优先采用拉伸凸台构建主体基础轮廓,通过拉伸切除完成减重槽、铰接孔、卡槽的结构加工,所有转角位置均设置R2-R5的工艺圆角,既符合铸造、铣削加工的工艺要求,也能有效降低热处理过程中的应力开裂风险;长臂段的加强筋厚度均匀控制在4mm,与主体壁面的连接处采用斜面过渡,避免注塑或铸造过程中出现缩孔、缺料的成型缺陷。在实际应用场景中,该连杆需要承受操作端最大150N的扳动力,同时长期承受车床运行时的切削振动载荷,

  因此结构设计时在铰接孔位置预留了衬套安装空间,可加装铜质耐磨衬套,当衬套磨损后仅需更换衬套即可恢复构件的配合精度,大幅提升零件的整体使用寿命,降低设备的长期维护成本。该连杆的非对称弯折角度经过运动学仿真验证,在整个操作行程内的传力角始终保持在40度以上,不会出现传动死点,确保操作过程施力顺畅,无卡滞、别劲的问题,同时摆动行程的两端位置均设置了对应的限位贴合面,与箱体上的限位块配合实现档位的硬限位,避免操作过位导致的内部齿轮撞击问题。
