3磅级竞技格斗轮锯机器人结构设计

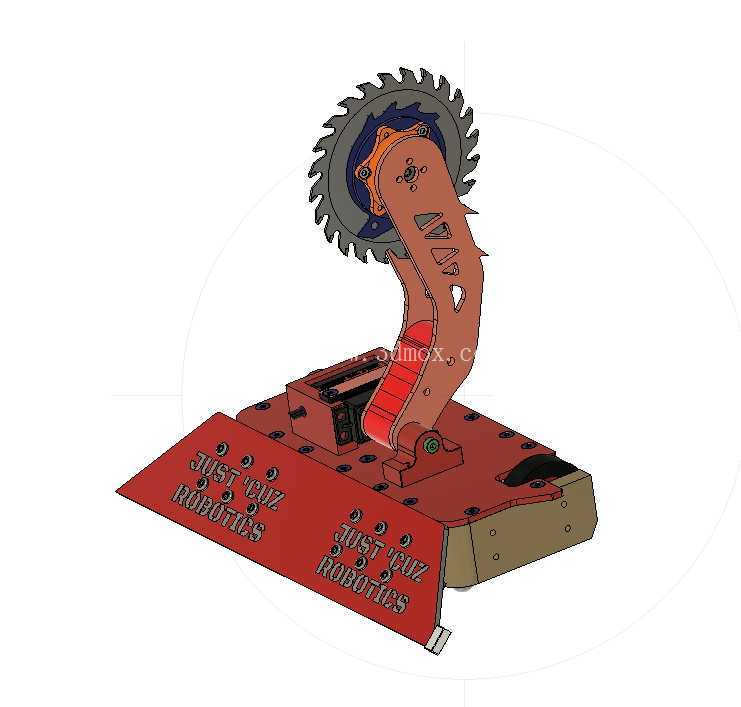

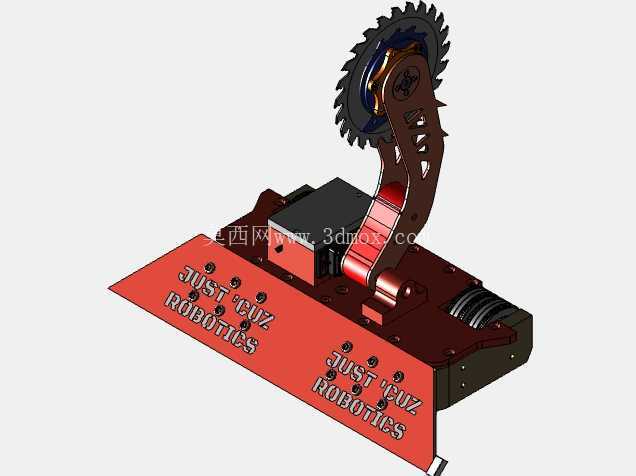

　　这款3磅级格斗机器人的设计完全围绕NHRL等小型竞技格斗赛事的规则边界展开，整体结构采用上下分层的布局逻辑，底部为行走与电池容纳舱，上部搭载独立旋转的轮锯武器系统，整机在重量分配上严格遵循赛事3磅（约1.36kg）的重量限制，武器系统重量占比控制在整机的42%，兼顾攻击威力与行走机动性。行走系统采用双轮毂电机直驱布局，省去了传统齿轮传动的间隙与能量损耗，每个轮毂电机的输出扭矩经过匹配调校，可实现整机270度的原地转向能力，相比市面上多数同量级产品仅能实现180度转向的局限，在近身缠斗中可以更快调整武器朝向，抓住对手的防御空隙发起攻击。武器端的轮锯采用高碳钢锯齿片，通过法兰结构直接固定在武器电机输出轴上，武器臂采用6061铝合金整体铣削成型，臂身开设多组三角形减重孔，在保证结构刚性的前提下尽可能降低上部结构重量，避免整机重心过高导致的侧翻问题，臂身与底座的旋转连接处采用双深沟球轴承支撑，可在极端负载下承受轮锯接触对手时产生的径向与轴向冲击力，杜绝轴承变形导致的武器卡滞问题。

　　电气系统的布局充分考虑格斗场景下的抗冲击需求，电池放置在底座最下方的居中位置，降低整机重心，电池与底座之间垫有耐高温硅胶减震垫，可吸收碰撞产生的高频震动，避免电池极耳断裂或内部电芯损伤。伺服系统专门针对格斗场景做了堵转保护调校，当武器或行走机构被对手卡住导致电机堵转时，系统会在8秒后将输出电流限制在0.6A，防止电机过流烧毁，待堵转状态解除后可在数秒内恢复全功率输出，适配赛事中常见的武器绞缠场景。供电采用3S LiPo电池组，容量为550mAh，可支持双行走电机加武器电机连续进行10分钟以上的激烈对抗，电池放电倍率达到80C以上，可在轮锯接触对手的瞬间输出峰值电流，保证锯齿的切削动能不会因为负载突增而大幅下降，电池单体重量控制在55.5克，在同容量同倍率电池中具备更优的功率重量比，为整机重量分配留出更多调整空间。

　　底座的上下盖板均采用碳纤维板材加工，边缘做圆弧倒角处理，减少被对手武器勾挂的概率，盖板上的安装孔位均镶嵌铜质螺纹嵌件，避免反复拆装导致的碳纤维板螺纹滑牙，底座四周预留了备用安装孔位，可根据对手的武器类型快速更换前铲、斜导板等附加防御结构，提升对战不同类型对手的适配性。武器端的轮锯护罩采用高强度光敏树脂3D打印成型，仅覆盖锯齿的非攻击侧，既满足赛事的安全规则要求，又不会额外增加过多重量，护罩通过两颗内六角螺丝固定在武器臂上，受损后可快速更换。整机的所有走线均隐藏在结构件内部的线槽中，外部没有裸露的导线，避免对战中导线被对手武器切断导致的整机失效，电气接插件全部带锁扣结构，碰撞震动下不会出现松脱断电的问题。

　　在安装边界上，整机底座的长宽尺寸控制在150mm*120mm以内，武器臂抬升至最高位置时整机高度不超过180mm，完全符合3磅量级赛事的尺寸限制要求，武器旋转轴的中心高度距离底座安装面为75mm，刚好匹配多数同量级机器人的机身高度区间，可在对战中直接攻击对手的机身侧面结构与武器连接部位。伺服系统的空载电流控制在0.1A，峰值电流区间为2.7A至4.4A，可根据实际使用的电池电压调整电流上限，避免过流损坏电子元件，伺服喇叭件标配塑料材质的基础款，同时预留了钢制伺服喇叭的安装位，用户可根据自身的攻击强度需求更换更高强度的连接件。环氧树脂磁铁被嵌入底座的前后位置，可在赛前快速吸附固定附加的装甲片，不需要额外打孔安装，调整配重时也可通过增减磁铁上的配重片快速调整整机的重心位置，适配不同的对战策略。
