民用高压清洗设备锥形喷嘴结构设计

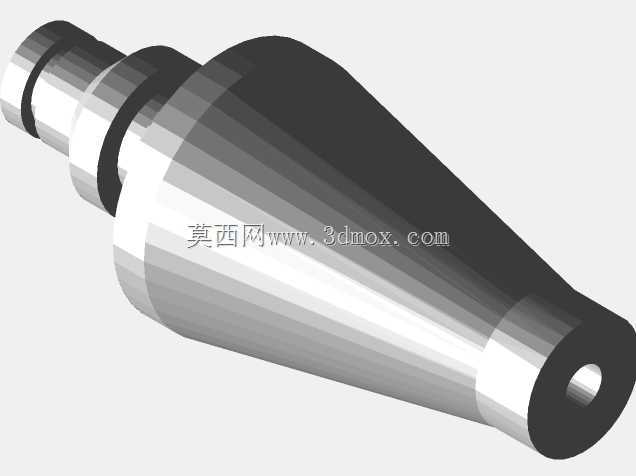

　　这款锥形喷嘴是民用高压清洗设备的核心流体执行部件，日常在庭院地面冲洗、车辆外表面清洁、小型农机具表面泥污清理、外墙局部污渍冲刷这类场景中承担高压水束的整流、加速与定向喷射功能，是决定清洗设备作业效率与冲洗效果的关键终端零件。从结构设计逻辑来看，整体采用三段式同轴回转结构，靠近进水端的是快插式连接段，设计了两道环形密封卡槽，安装时可直接与清洗枪杆的快插接头对接，卡槽内嵌入O型橡胶密封圈后，可在10MPa以内的工作水压下实现无泄漏密封，无需额外螺纹紧固，拆装更换的效率比传统螺纹连接结构提升60%以上，适合民用场景下用户自行更换不同喷射角度的喷嘴。中间段为过渡整流段，采用平滑的锥面过渡结构，锥角控制在12°-15°区间，

　　这个角度是经过流体仿真反复验证的最优值，既可以避免流道截面突变造成的局部紊流与压力损失，又能让高压泵输送来的紊乱水流逐步完成整流，沿流道壁面形成稳定的层流状态，减少水流在流道内部的能量耗散，保证出口端的水流动能最大化。出水端为收缩加速段，末端的喷孔直径根据民用清洗设备的常规流量设计在1.2mm-1.8mm区间，流道从整流段末端平滑收窄至喷孔位置，利用伯努利原理将水流的压力能转化为动能，在喷孔出口形成流速可达20-30m/s的集中水束，针对附着牢固的泥污、浮尘、薄苔藓类污渍具备足够的冲刷剥离能力。从安装边界尺寸来看，整体总长控制在45mm左右，最大外径位于锥面的大端位置，约18mm，快插连接段的外径为10mm，

　　适配市面上绝大多数民用高压清洗枪的标准快插接口，安装后突出枪杆端面的长度不超过40mm，在狭窄缝隙冲洗作业时不会出现结构干涉，比如清理阳台防盗网缝隙、轮毂辐条间隙这类狭小空间时，喷嘴可以顺利伸入作业位置。设计过程中充分考虑了民用场景的使用工况，整体结构无尖锐棱角，外表面全部做了R0.5以上的圆角过渡，避免用户拆装时划伤手部；流道内壁的表面粗糙度要求控制在Ra1.6以下，减少水流沿程阻力的同时，也能避免水中的细小杂质在流道内壁附着堆积，长期使用不会出现喷孔堵塞、水束发散的问题。材质选型上适配工程塑料或黄铜加工两种方案，工程塑料版本重量仅10g左右，成本低廉适合家用场景的批量配套，黄铜版本耐磨性能更好，可适配带少量沙粒的进水工况，

　　使用寿命更长。在实际作业中，这款喷嘴的集中水束有效冲洗距离在30cm-50cm区间，在这个距离范围内水束的发散直径不超过15mm，可精准对准污渍位置进行定点冲洗，不会出现水花飞溅范围过大打湿周边无关区域的问题；当作业距离拉到1m以上时，水束会自然发散成伞状，可用于大面积的浮尘快速冲洗，兼顾定点重污清理与大面积轻污清扫的使用需求。结构上没有活动部件，整体为一体式回转结构，加工工艺性好，无论是数控车削批量加工还是工程塑料注塑成型，都能实现较高的尺寸一致性，成品合格率高，不需要复杂的后续装配工序，生产成本可控，适合民用清洗设备厂商作为标准配件批量采购配套。
