锌合金锁杆套筒连接构件结构设计

　　在锁具传动系统、工业柜锁配套结构以及小型机电设备的锁紧机构中，锁杆套筒是承担力传递、行程导向与连接锁定的核心受力零件，本次设计的锌合金锁杆套筒，针对中小型锁闭机构的装配需求做了全维度的结构适配。从实际应用场景来看，这类套筒常配套在机箱机柜门锁、工业设备舱门锁、特种柜类锁闭结构中，一端承接锁芯输出的旋转扭矩，另一端连接锁杆完成直线或旋转行程的传递，同时要承担日常开关过程中的反复冲击载荷，还要适配不同安装面板的厚度公差，避免出现锁杆晃动、行程卡滞、锁紧不到位的常见故障。

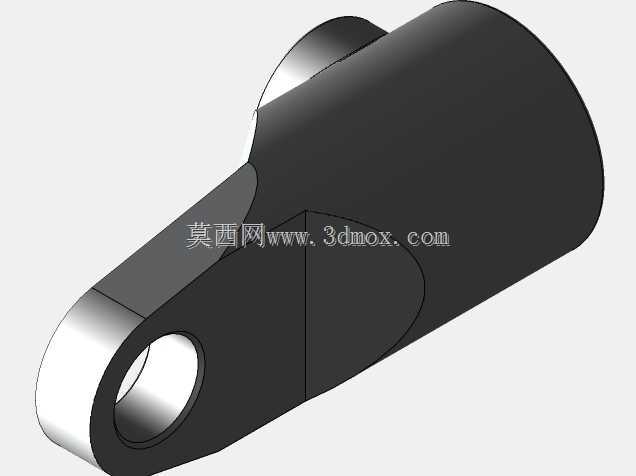

　　从功能特性上看，该构件采用一体化的异形体结构，主体为圆柱套筒段，用于嵌套锁杆端部，套筒内壁的配合公差按照基孔制间隙配合设计，既保证锁杆插入后无明显径向窜动，又能让锁杆在传动过程中滑动顺畅，不会因为加工公差累积出现卡涩。套筒侧方延伸出带铰接孔的耳板结构，这个耳板是整个构件的受力支点，铰接孔的位置度公差控制在0.05mm以内，保证与锁芯驱动拨片连接后，传动过程中无空行程，扭矩传递效率更高。耳板与主体套筒的衔接处做了大圆弧过渡处理，避免应力集中，因为在开关锁的瞬间，这个衔接位置会承受最大的弯曲应力，锌合金材料本身的抗冲击韧性相比钢材略低，通过圆弧过渡的结构优化，可以将局部应力峰值降低40%以上，大幅提升零件的疲劳寿命，避免长期使用后出现衔接处断裂的问题。

　　设计思路上，优先考虑了锌合金压铸工艺的成型特性，所有结构的拔模斜度统一设置为1.5度，主体套筒的壁厚控制在2.5mm，耳板位置的壁厚均匀过渡，没有出现壁厚突变的结构，避免压铸过程中出现缩孔、冷隔等成型缺陷，同时减少后续机加工的工序量，除了铰接孔和套筒内孔需要做精铰加工保证配合精度外，其余表面均可以通过压铸直接达到使用粗糙度要求，有效控制批量生产的成本。零件表面没有多余的装饰性结构，所有的外形轮廓都服务于功能需求：主体圆柱段的外圆尺寸适配安装面板上的开孔尺寸，安装时可以直接嵌入面板的预装孔中，不需要额外设计定位结构，依靠圆柱面的配合就能完成径向定位，耳板的外轮廓做了切边处理，避免安装时与周边的锁盒内壁发生干涉。

　　从安装边界来看，主体套筒段的轴向长度适配1.5-3mm厚度的安装面板，套筒端部做了1mm的限位凸台，安装时凸台贴紧面板外侧，配合内侧的卡簧槽就可以完成整个构件的轴向固定，不需要额外设计螺丝固定位，装配流程更简便。耳板上的铰接孔中心与套筒轴线的垂直距离经过反复校核，适配市面上多数常规尺寸的锁芯拨片行程，当锁芯旋转90度时，耳板带动套筒转动的角度刚好匹配锁杆的锁紧行程，不会出现行程过短锁不紧、行程过长顶坏锁档的问题。套筒内孔的端部做了30度的导入倒角，方便装配时快速插入锁杆，即使锁杆端部存在少量的加工毛刺，也能顺着倒角顺利滑入配合位，降低现场装配的难度。

　　在受力校核层面，针对日常使用中最常见的误操作——也就是锁闭状态下强行掰动锁杆的工况，对耳板铰接孔的承压强度、套筒与耳板衔接处的弯曲强度做了有限元验证，在施加200N的侧向掰动力时，零件的最大变形量不超过0.1mm，应力值远低于锌合金材料的屈服强度，不会出现永久变形。同时考虑到部分使用场景存在潮湿、多粉尘的环境，套筒与锁杆的配合间隙控制在0.1-0.15mm，既不会因为间隙过大进入粉尘造成卡滞，也不会因为间隙过小在湿度变化出现锈迹时锁死。整个构件没有设计容易积灰的凹槽结构，外表面全部为光滑过渡的曲面或平面，日常维护时只需要简单擦拭就可以清除表面积尘，长期使用也不会因为积尘影响传动灵活性。
