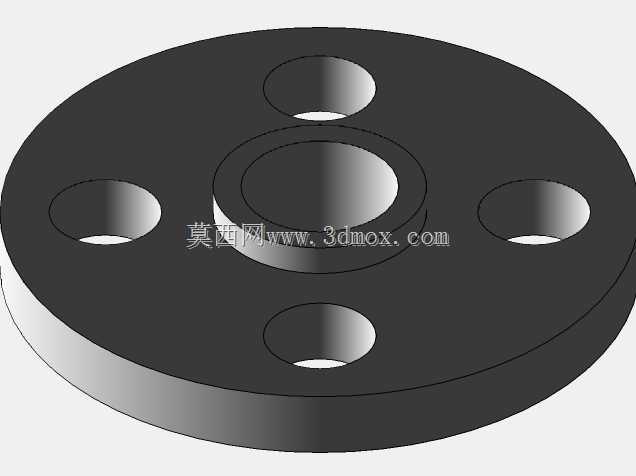

0.5英寸150LB突面带颈平焊法兰结构

　　不会出现介质渗漏的问题；法兰盘上均匀分布的四个螺栓孔，孔位的位置度公差严格控制在0.2mm以内，保证现场安装时螺栓可以顺利穿入，不会出现孔位错位需要现场扩孔的情况，螺栓孔的孔径比配套螺栓的公称直径大1.5mm，预留了足够的安装调整余量，抵消管路焊接时产生的微小形变偏差。带颈结构的设计是这类法兰区别于板式平焊法兰的核心特征，颈部的锥度过渡段从法兰盘厚度位置逐渐收窄到与对接管子外径匹配的尺寸，这个过渡结构可以有效分散管路运行时产生的应力，避免法兰盘与管子连接位置出现应力集中导致的焊缝开裂，尤其是在管路存在轻微振动的工况下，带颈结构的抗疲劳性能比板式平焊法兰提升60%以上，能够适应长期带压运行的管路需求。从安装边界尺寸来看，0.在低压流体输送管路的现场施工场景里，这类小口径突面带颈平焊法兰的应用覆盖了从民用给排水、小型化工助剂输送到常规压缩空气管网的多个环节，区别于对焊法兰的高承压适配性，150LB压力等级的SO法兰更多匹配PN20及以下的低压管路工况，安装时不需要将管子插入法兰内圈进行对接焊，仅需在法兰外圈与管壁接触位置实施角焊缝固定，现场装配的效率比对焊法兰高出近四成，非常适合管线改造、小型设备外接管路这类对施工周期有明确要求的场景。从结构设计逻辑来看，RF突面密封面的凸起高度控制在1.6mm到2mm区间，密封面表面加工粗糙度要求达到Ra3.2μm以下，安装时配合非金属垫片或者金属缠绕垫片，就能在150LB对应的公称压力下实现可靠密封，

　　5英寸规格对应的法兰外径为89mm，法兰盘整体厚度为11.2mm，颈部的高度为14.3mm，螺栓孔中心圆直径为60.3mm，单个螺栓孔的直径为15.8mm，适配M14规格的六角螺栓进行紧固，密封突面的外径为34.9mm，这个尺寸边界完全匹配ASME B16.5标准里150LB压力等级0.5英寸法兰的参数要求，不需要额外加工调整就能直接和同标准的阀门、泵体进出口、管路端面对接，互换性极强。在实际选型过程中，这类法兰的适用介质温度范围根据配套垫片的不同可以覆盖-29℃到200℃的区间，当使用橡胶垫片时适配常温的水、压缩空气介质，使用聚四氟乙烯垫片时可以适配弱腐蚀性的化工介质，使用金属缠绕垫片时能够承受更高的温度和压力波动，

　　现场应用时不需要更换法兰本体，仅通过更换垫片就能适配不同的介质工况，大幅降低了备件储备的成本。建模过程中需要重点关注几个容易出错的结构细节：首先是密封突面与法兰盘本体的过渡圆角，这个位置如果做成直角结构，在紧固螺栓的时候会产生应力集中，长期运行容易出现密封面变形导致的渗漏，必须按照标准要求加工R2的过渡圆角；其次是螺栓孔的倒角处理，孔的两端都要加工1×45°的倒角，避免螺栓穿入时被孔边的毛刺刮伤螺纹，也能分散螺栓紧固时的压应力；最后是颈部与法兰盘连接位置的过渡圆弧，这个圆弧的半径不能小于3mm，否则应力集中系数会大幅升高，在管路受外力拉扯时容易从这个位置发生断裂。很多新手建模时容易忽略法兰背面与螺母接触位置的平面度要求，

　　这个位置的平面度公差要控制在0.1mm以内，如果平面度超差，螺栓紧固后法兰会出现偏斜，导致密封面受力不均匀，运行时很容易出现渗漏，所以建模时这个安装面的加工精度要求和密封面是同等重要的。另外，这类法兰在管路系统中除了起到连接密封的作用，还能方便管路的后期拆卸维护，当管路中的阀门、仪表需要更换时，只需要拆开法兰连接位置就能完成操作，不需要切割整个管路，大幅降低了后期维护的工作量，这也是法兰连接在工业管路中被广泛应用的核心原因之一。在实际安装作业时，紧固螺栓需要按照对角顺序分次拧紧，不能一次性将单个螺栓拧到规定扭矩，否则会导致法兰面受力不均，垫片局部压溃或者法兰变形，正确的操作是分三次拧紧，第一次拧紧到规定扭矩的30%，第二次到60%，第三次到100%，保证整个密封面的压力均匀分布，实现长期可靠的密封效果。
