CA6140用5G层压板锁紧定位结构

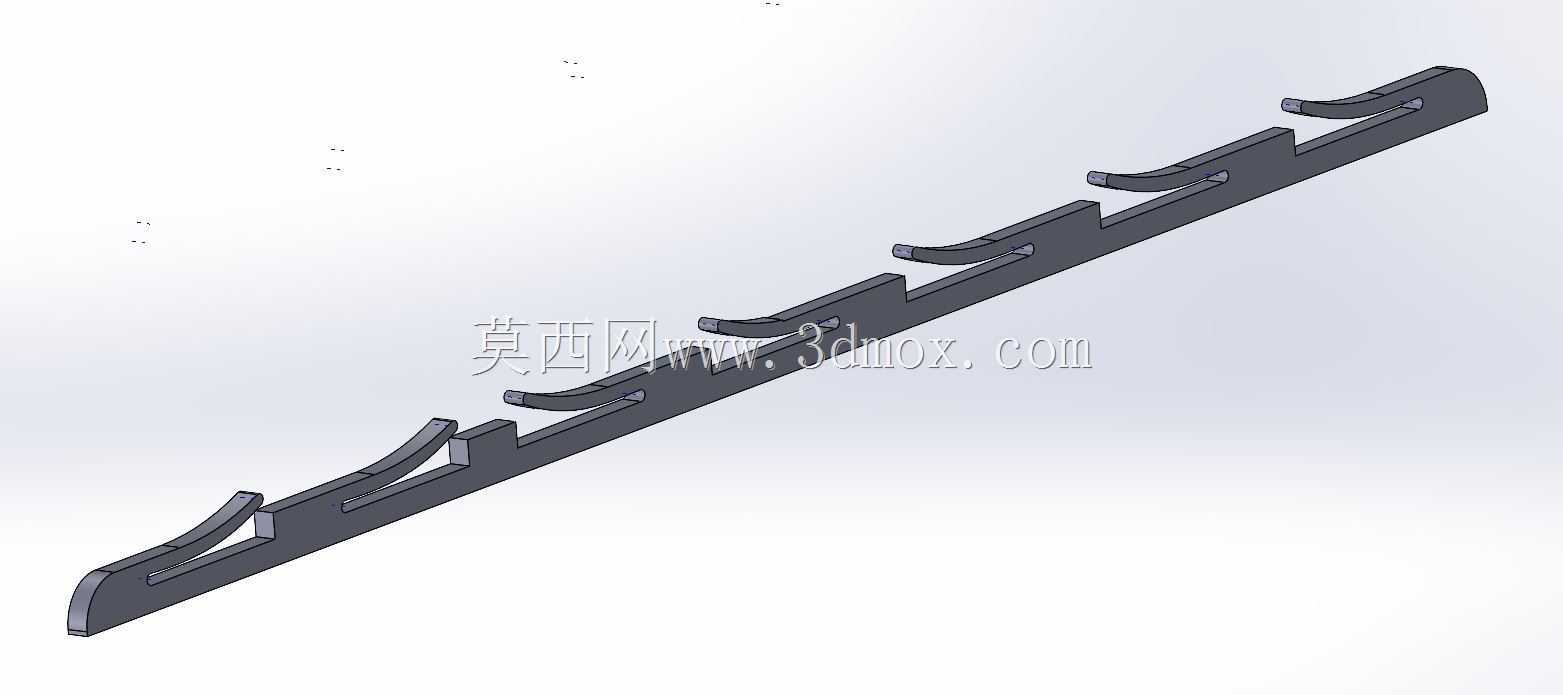

　　这套锁紧结构主要适配CA6140系列普通车床的层压板装夹工位，在实际车间加工场景中，车床层压板承担着工件定位、切削力传导的核心作用，常规的单点锁紧结构在加工长条形薄壁工件时，容易出现压板受力不均、工件局部翘起的问题，尤其是在5mm规格层叠薄板的加工工序中，锁紧力过大会导致板材变形，锁紧力不足则会在车削径向力作用下出现工件窜动，直接影响加工面的平面度与尺寸精度。这套锁紧结构采用长条形一体化基体设计，沿基体长度方向均匀分布6组钩形锁紧卡位，每个卡位的钩头角度经过反复校核，刚好匹配5G规格层压板的板厚公差，安装时先将两层待加工层压板对齐叠放在车床工作台的定位槽内，再将锁紧结构沿压板侧边的导向槽推入，钩形卡位会自动卡入层压板预设的锁紧缺口，

　　无需额外加装螺栓紧固，就能实现整段层压板的均匀压紧。从设计逻辑上看，这套结构没有采用传统的多点螺栓锁紧方案，而是参考了现有成熟快锁夹具的逆向适配思路，把分散的锁紧点集成在单根长条基体上，基体本身的截面采用变厚度设计，靠近钩头的位置厚度更大，能够承受车削过程中产生的侧向冲击力，基体尾端做了圆弧过渡处理，避免安装时刮伤层压板表面。在安装边界上，这套锁紧结构的总长度与CA6140车床常用的5G层压板标准长度匹配，基体宽度控制在18mm，安装后不会超出工作台的T型槽边界，不会和刀架的走刀路径产生干涉，每个钩形卡位的抬起高度刚好适配两层5G层压板的总厚度，推入到位后钩头的压紧面与层压板表面完全贴合，压紧力沿长度方向均匀分布，

　　不会出现局部应力集中导致的板材变形。实际使用过程中，这种一体化锁紧结构的装夹效率比传统螺栓压板提升60%以上，操作人员不需要逐个拧紧螺栓，只需要将结构沿导向槽推到底即可完成锁紧，拆卸时只需要用撬棍轻抬基体尾端就能快速松脱，非常适合批量层压板零件的加工场景。结构的材质选用45号钢调质处理，表面做发黑防锈处理，基体的直线度控制在0.02mm以内，保证每个锁紧卡位的压紧面都能和层压板表面充分接触，钩头的受力面做了R2圆角处理，避免长期受力后出现应力断裂，同时不会在层压板表面留下压痕。针对车床加工时的切削飞溅问题，基体的上表面做了15度的倾斜导屑面，切削产生的铁屑会沿斜面滑落，不会堆积在锁紧卡位内影响下次装夹的精度，

　　导向侧边的配合公差采用H7/g6间隙配合，推入过程顺滑无卡滞，同时不会出现过大的配合间隙导致锁紧后工件窜动。在功能拓展性上，这套锁紧结构可以根据不同长度的层压板加工需求，多根拼接使用，拼接处的卡位间距和单根结构的卡位间距保持一致，不会出现锁紧盲区，适配CA6140车床不同工位的层压板装夹需求，不管是薄板的车端面、车外圆还是切槽工序，都能提供稳定的锁紧力，避免加工过程中工件移位导致的废品问题。
