CA6140车床用针叶林式机床功能部件

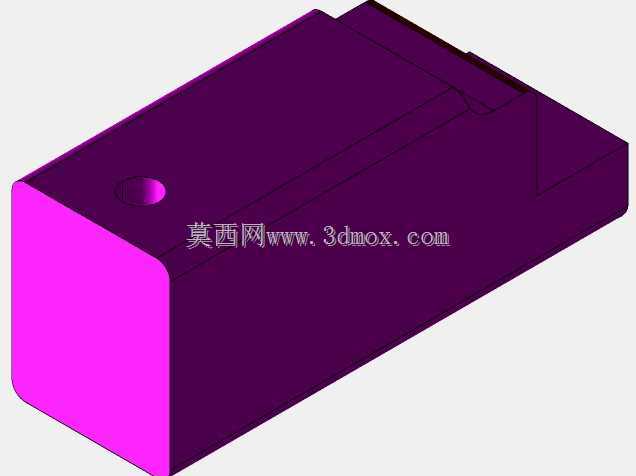

　　在普通卧式车床的加工场景中，各类配套功能部件的结构合理性直接决定了整机的加工稳定性与操作便捷性，这款适配CA6140车床的结构部件，是针对车床床身侧部安装空间设计的功能承载组件，主要用于车床操作侧的行程限位、辅助走线以及局部防护的复合功能承载。从实际机加工车间的使用场景来看，CA6140作为应用范围极广的普通卧式车床，承担着绝大多数中小尺寸轴类、盘类零件的粗精加工任务，床身侧部的原有组件往往存在安装间隙大、边角无防护易积屑、走线空间不足的问题，这款部件在设计时首先针对安装边界做了适配，整体采用长方体基础构型，其中一个端面做了圆弧过渡处理，避免直角边角在车间操作过程中剐蹭操作人员衣物，同时也能减少加工过程中铁屑在边角处的堆积，

　　日常清理时只需用毛刷沿圆弧面扫过即可带走附着铁屑，无需抠挖直角缝隙。部件顶面预留的圆形沉孔，是用于安装行程触发碰块的安装位，沉孔深度经过匹配计算，安装标准碰块后顶面不会突出部件上表面，避免拖板移动过程中出现剐蹭卡滞，沉孔底部预留的穿线孔可将碰块的信号线缆直接引入部件内部的空腔，沿空腔预设的走线槽排布至车床电控侧，避免线缆外露被铁屑划伤、被切削液腐蚀老化。从安装边界来看，部件的长宽尺寸完全匹配CA6140床身侧部的预留安装螺孔位置，安装时无需对床身做二次打孔改造，直接利用原有螺孔即可完成固定，部件厚度方向的尺寸经过严格控制，安装后不会超出床身侧部的外轮廓边界，不会影响车床原有拖板的全行程移动，也不会在车间工件转运过程中被磕碰损坏。

　　部件的主体空腔采用等壁厚设计，壁厚取值兼顾了结构刚性与轻量化需求，在承受日常操作的磕碰、铁屑长期冲击的前提下，不会出现变形凹陷，同时整体重量控制在单人即可完成拆装的范围内，日常检修维护时无需借助吊装设备，操作人员可独立完成拆卸清理、线缆更换等操作。部件外露的端面做了平整处理，可根据实际使用需求粘贴标识铭牌，标注车床的操作注意事项、行程限位参数等内容，也可加装小型辅助挂架，放置常用的扳手、锉刀等小型操作工具，拓展部件的附加使用功能。在实际建模过程中，所有安装孔位的位置度公差、圆弧面的轮廓度公差都按照车床零部件的通用加工要求做了约束，生成的三维模型可直接导出工程图用于生产加工，各特征的建模顺序完全遵循实际加工工序，

　　先完成主体长方体的基础构型，再做边角的圆弧过渡，之后加工顶面沉孔、内部空腔以及安装过孔，建模过程中预留了合理的拔模斜度与加工余量，适配铸铁件的铸造加工工艺，无需后续做过多的特征修正即可直接对接生产环节。从功能整合的角度来看，这款部件替代了原有床身侧部分散安装的走线槽、限位碰块安装座、局部防护板三个独立组件，将三个功能整合在一个整体部件上，减少了床身侧部的安装接缝，也就减少了切削液、铁屑渗入床身内部的缝隙路径，降低了床身内部导轨、丝杆被铁屑磨损的风险，同时减少了安装所需的紧固件数量，日常拆装维护的工作量也随之降低。在车间长期使用的工况下，部件的外表面可根据车间的常规涂装要求做喷漆处理，圆弧过渡的表面也更容易保证漆面的附着均匀性，不会出现直角处漆面堆积、脱落的问题，长期使用后的外观维护也更加简便。
