CA6140车床专用铰接式连接支架结构

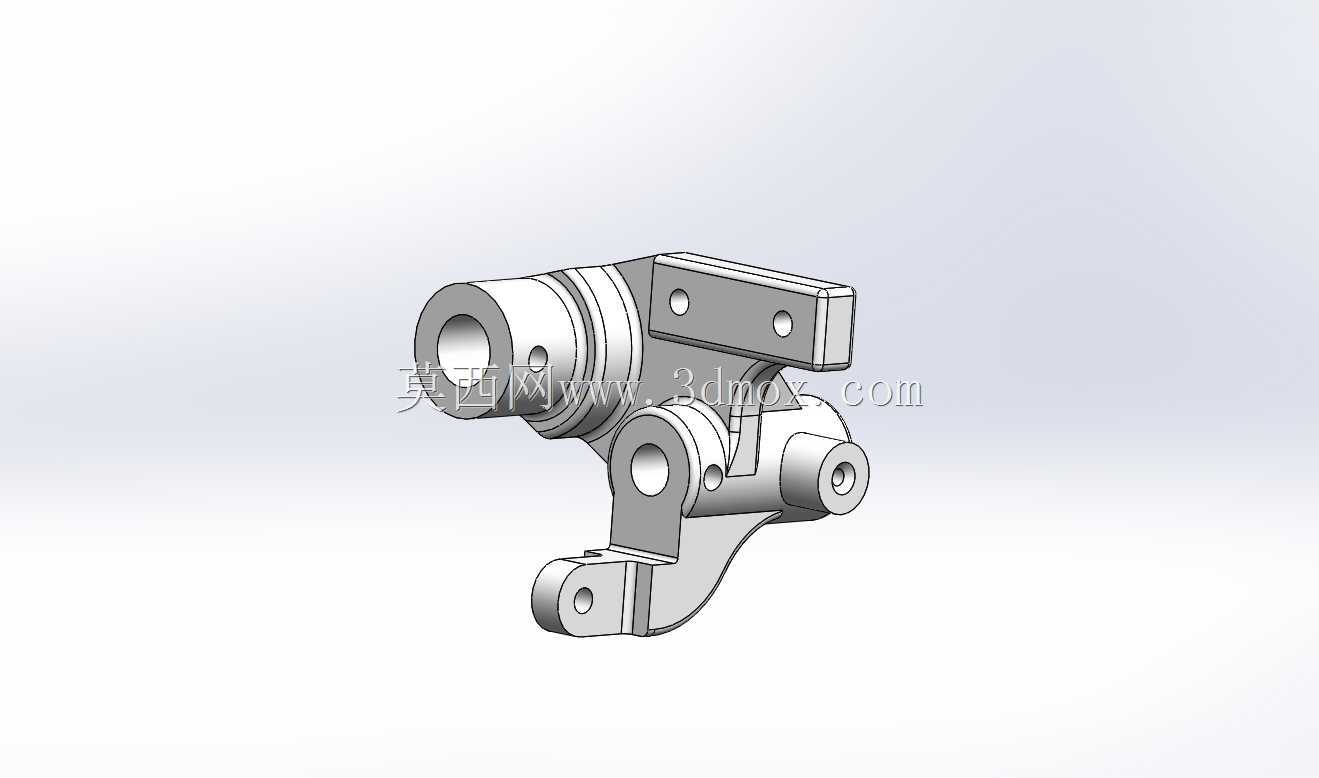

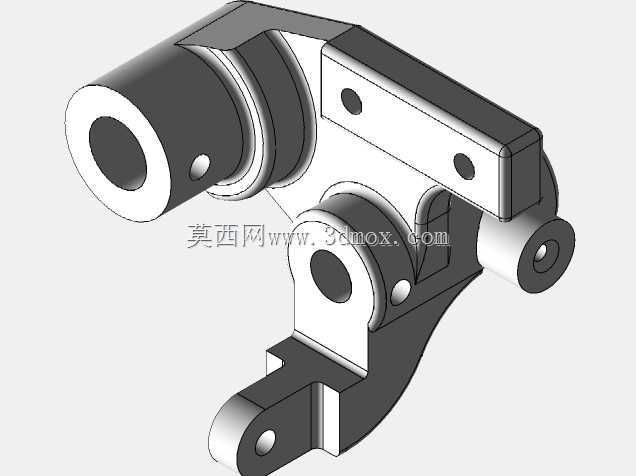

　　这款铰接式连接支架是CA6140普通车床进给传动系统中的核心支撑连接件，主要承担进给箱与溜板箱之间传动杆系的径向支撑、轴向定位以及运动换向时的载荷传递作用，在车床的日常车削作业中，无论是外圆车削、端面切削还是螺纹加工工序，该部件都需要持续承受进给运动带来的交变载荷，同时抵消切削过程中产生的径向振动力，避免传动杆系出现挠曲变形影响加工精度。从结构设计逻辑来看，该支架采用了多安装基准面的集成化设计思路，上部的大直径通孔用于穿装光杆进给轴，孔壁预留的径向顶丝孔可实现轴系的周向锁止，防止轴件在高速回转过程中出现轴向窜动；中部的铰接耳座结构用于连接换向拨叉组件，耳座上的同轴销孔严格按照H7公差等级设计，保证拨叉摆动时无卡滞间隙，

　　下部的两个带孔安装支脚则通过螺栓与床身侧的安装基面贴合固定，支脚与主体连接位置做了大圆弧过渡处理，有效降低应力集中系数，避免长期交变载荷下出现疲劳断裂。在安装边界的设计考量上，该支架的上部安装孔轴线与下部安装基面的平行度公差控制在0.02mm/100mm范围内，中部铰接孔的轴线与上部主轴孔的垂直度公差不超过0.015mm，确保装配后传动杆系与床身导轨的平行度符合车床整体装配精度要求；整体外形轮廓在满足结构强度的前提下做了轻量化切削处理，非安装面的多余材料全部去除，既降低了部件自重，也减少了铸造环节的材料消耗。从实际应用场景出发，该支架的工作环境长期接触切削液与金属切屑，因此结构上所有的安装孔端面都设计了高出基体1.5mm的密封凸台，

　　装配时可加装密封垫片避免切削液渗入孔内造成轴件锈蚀，同时外露的棱边全部做了R2圆角处理，既避免装配时划伤操作人员，也能减少切屑在部件表面的堆积残留。在功能特性层面，该支架不同于普通的固定式支撑座，其集成的铰接结构可以在进给换向时为拨叉提供稳定的摆动支点，同时上部的支撑孔内壁预留了油槽结构，可通过床身的集中润滑系统持续为穿装的轴件提供润滑油膜，降低轴件回转时的摩擦阻力，减少长期运行的磨损量。设计过程中针对CA6140车床的原有安装尺寸做了完全适配，不需要对床身原有安装基面做二次加工即可直接替换原有部件，安装时只需保证下部支脚的安装孔与床身螺纹孔对正，按照规定扭矩拧紧固定螺栓即可完成装配，后续维护时也可直接拆卸顶丝即可抽出轴件进行检修，

　　不需要整体拆解周边的传动组件，大幅降低了设备维护的时间成本。从结构强度校核的角度来看，该支架的主体壁厚设计为8mm，关键受力位置的壁厚加厚至12mm，按照CA6140车床最大进给抗力12kN的工况做有限元受力分析，最大应力集中位置的应力值远低于HT200材料的屈服强度，完全满足车床长期满负荷运行的强度要求，同时结构的固有频率避开了车床主轴常用转速段的振动频率，不会在车削加工过程中引发共振问题，有效保证加工过程的稳定性。
