CA6140车床多孔安装定位连接块结构

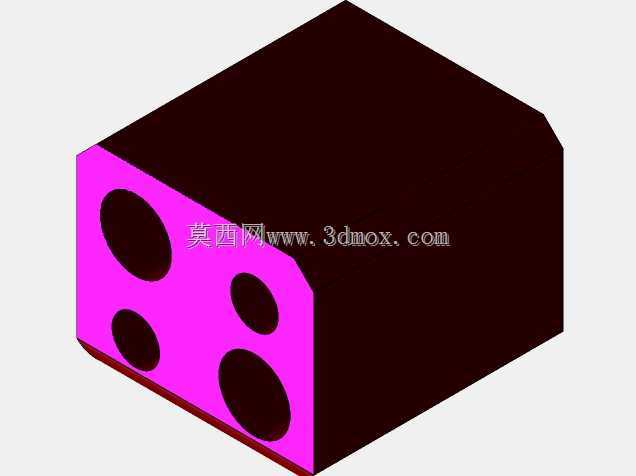

　　在普通卧式车床的进给箱与床身衔接部位，这类带多组同轴孔的块状零件承担着轴系定位、传动件支撑的核心作用，是保障进给运动传递精度的关键结构件。从实际装配场景来看，该零件安装在床身靠近主轴箱的内侧立面，一侧大平面与床身导轨旁的加工基准面完全贴合，四个分布在不同高度的通孔分别对应进给箱内不同传动比的滑移齿轮轴安装位，孔位的同轴度、相邻孔的中心距公差直接决定了齿轮啮合的侧隙大小，日常车床检修中如果出现进给箱传动异响、走刀量不准的问题，首先要排查的就是这类定位块的孔位磨损情况。设计这类零件的时候，首先要匹配CA6140车床原有安装边界，零件整体为带切角的长方体结构，切角位置是为了避让床身内侧的加强筋凸起，避免装配时出现干涉，

　　整体厚度控制在满足轴系支撑刚度的前提下尽可能缩减，给进给箱内的滑移齿轮拨叉预留足够的动作空间。四个安装孔的直径根据对应传动轴的轴颈尺寸匹配设计，其中最大的孔对应进给传动的输入轴，需要承受主轴传递过来的初始扭矩，因此孔壁位置设计了足够的壁厚来保障支撑强度，其余三个小孔分别对应不同走刀档位的传动轴，孔位之间的中心距严格按照CA6140车床的进给传动链参数计算确定，保证各档位齿轮啮合时的中心距偏差在允许范围内，避免出现打齿、传动卡滞的问题。零件外露的洋红色端面是装配时的工艺基准面，加工时首先以该面为粗基准铣削贴合床身的安装平面，再以安装平面为精基准加工各个安装孔，能够有效保证孔位与安装面的垂直度，避免传动轴安装后出现偏斜，

　　导致轴承磨损加快。从实际使用场景出发，这类零件在工作时会持续承受齿轮传动带来的交变载荷，因此结构设计时在各个孔的周边都做了局部加厚处理，同时在零件的非安装面做了减重切槽，在不降低整体结构刚度的前提下减少零件自重，降低床身安装位的承载负担。装配时该零件通过内六角螺栓固定在床身的预制螺纹孔上，安装前需要将贴合面的毛刺、磕碰痕完全修磨平整，保证零件与床身基准面的贴合间隙不超过0.02mm，否则会导致孔位偏移，影响进给传动精度。在车床的日常维护中，这类零件的孔位磨损量超过0.1mm时就需要及时更换，否则会导致传动轴跳动量超标，进一步加剧齿轮和轴承的磨损，严重时甚至会出现进给运动卡顿、走刀量失准的问题，影响工件的加工表面质量。

　　不同于通用的标准安装块，该结构完全匹配CA6140车床的原有安装尺寸，不需要额外进行床身的二次加工就可以直接替换安装，零件的外形切角、孔位分布都完全适配原车的装配空间，安装时不会和周边的润滑管路、操作手柄连杆产生干涉，能够直接用于老旧车床的故障维修替换，也可以作为车床改装进给系统时的定位基准件使用。设计建模过程中，各个孔的倒角尺寸都按照机械加工的工艺要求做了统一设置，孔端的1×45°倒角既可以去除加工毛刺，也能方便传动轴装配时的导入，避免安装时刮伤轴承的外圈配合面。零件的整体外形没有多余的凸起结构，所有棱边都做了倒钝处理，避免装配和检修过程中划伤操作人员，同时也能减少零件在车间存放、转运过程中因为磕碰导致的基准面损伤。
