CA6140车床配套装饰横幅结构设计

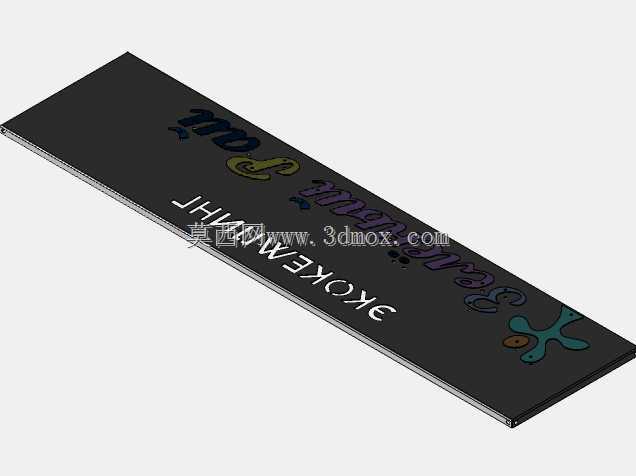

　　在普通卧式车床的整机配套设计中，外观标识类构件往往容易被结构设计人员忽略，但这类构件实际承担着设备品牌识别、操作区域提示、外观完整性补全的多重作用，本次设计的横幅构件，正是配套CA6140型普通车床使用的外装标识钣金件。从实际应用场景来看，这类横幅通常安装在车床主轴箱上方的床身前端立面位置，处于操作人员站在机床正面操作时的视线平齐区域，既可以印刷设备型号、品牌标识、安全提示类内容，也能遮挡床身铸造立面的工艺残留瑕疵，提升整机外观的规整度。

　　设计过程中首先考虑的是安装适配性，CA6140车床的床身前端安装面为经过铣削加工的平整立面，预留有对应规格的螺纹安装孔，因此横幅的整体长度严格匹配床身对应位置的安装边界，宽度控制在不遮挡主轴箱操作手柄、变速标识牌的合理范围内，厚度选用常规冷轧薄板钣金的成型厚度，既保证构件自身的结构刚度，不会在设备运行产生的振动下出现共振异响，也不会因为厚度过大突出安装面过多，造成操作人员过往时的磕碰风险。构件的四个安装角位置做了沉孔设计，安装后螺钉头完全没入构件平面，不会突出表面刮擦过往人员或者勾挂工作服、操作工具，边缘位置做了均匀的折弯翻边处理，翻边高度控制在1.5厘米左右，一方面提升薄板构件的整体抗变形能力，避免钣金件在运输、安装过程中出现弯折翘曲，另一方面翻边朝向安装面一侧，安装后完全贴合床身立面，不会在构件和床身之间留下容易积留切屑、切削液的缝隙，减少日常设备维护的清理工作量。

　　从功能特性来看，该横幅的外露表面做了哑光喷塑处理，避免车间照明光线在表面产生反光干扰操作人员的视线，表面预留的印刷区域平整度公差控制在0.2毫米每米范围内，保证标识印刷或者贴膜时不会因为表面不平整出现气泡、起皱的问题。考虑到车床加工过程中会持续产生飞溅的切屑、喷淋的切削液，还有车间环境中的油污、粉尘，构件的表面涂层选用耐油污、耐切削液腐蚀的材质，日常清理时可以直接用车间常用的煤油、清洗剂擦拭，不会出现涂层脱落、标识模糊的问题。设计时还特意在横幅的下边缘做了微小的倾斜导角，避免切削液、灰尘在构件表面积留后顺着下边缘流到床身的安装结合面，长期渗透造成安装位置的锈蚀。

　　建模过程中优先采用钣金模块进行参数化搭建，所有折弯半径、板材厚度、安装孔位都和CA6140车床的原厂安装参数完全匹配，不需要后期对床身进行二次打孔、打磨加工就可以直接适配安装，构件的整体重量控制在合理范围内，单人即可完成安装拆卸，不需要额外的吊装辅助。考虑到不同厂家生产的CA6140车床床身安装孔位可能存在微小的制造公差，安装孔特意设计成长圆孔形式，允许安装时存在正负2毫米的位置调整量，降低现场安装的对位难度，即使床身的预留孔位存在小范围偏差，也可以顺利完成装配，不会出现孔位对不上需要现场扩孔的问题。

　　在实际的机床改造、设备翻新场景中，这类横幅构件的替换需求非常普遍，很多使用年限较长的CA6140车床原有标识件因为磕碰、锈蚀、油污侵蚀出现破损、脱落，更换全新的横幅构件可以快速提升设备的外观完整度，同时重新张贴最新的安全操作提示、设备参数标识，也能帮助新入职的操作人员快速熟悉设备信息。设计时也预留了足够的表面拓展空间，如果用户需要加装设备状态指示灯、小型标识牌，也可以在横幅的平面上进行小范围的二次加工，不会破坏构件的整体结构强度。整个构件没有复杂的曲面造型，全部采用常规钣金折弯、冲孔工艺即可加工成型，加工成本低，生产周期短，完全适配普通机加工车间的加工能力，不需要开模或者使用特殊加工设备，小批量生产也能控制较低的制造成本。
