机床配套RAS功能安装平台结构设计

　　在机床加工产线的电气功能升级场景中，这类RAS安装平台是承载远程接入、信号转接、功能模块集成的核心基座部件，常配套CA6140等普通车床的数控化改造、功能拓展项目使用，直接安装在机床侧方的预留安装位，不需要额外改动床身主体结构，就能完成新增功能模块的固定与接线整合。从实际使用场景来看，普通车床完成自动化改造时，需要加装远程访问模块、信号隔离器、IO扩展端子等多个电气元件，零散安装不仅会占用机床操作侧的有效空间，还会导致布线杂乱，后续维护时排查线路难度大，切削液、金属切屑也容易直接落在元件表面造成短路、接触不良等故障，这个平台就是针对这类痛点设计的集成式安装载体。

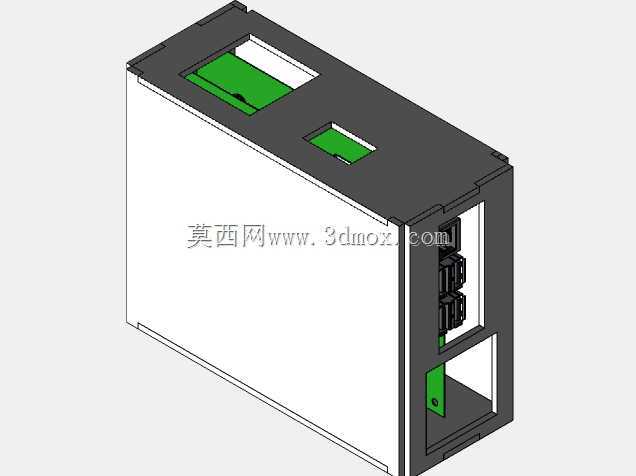

　　从结构设计思路上看，整体采用封闭式箱体构型，主体承载面做了加厚处理，能够承受多组电气模块的静载荷，同时在箱体顶部开设了两个尺寸不同的嵌入式安装槽，对应不同规格的功能模块安装位，槽位边缘做了限位凸台，模块装入后不需要额外打胶固定，依靠侧边的快装卡扣就能完成锁紧，后期更换模块时只需要按压卡扣就能快速拆卸，不需要拆解整个箱体。箱体正面预留了多组接口安装位，对应网线接口、信号接线端子、电源接口的安装开孔，开孔位置做了翻边处理，既可以增加开孔处的结构强度，避免穿线时割伤线缆绝缘层，也能配套标准的格兰头完成密封，阻挡切削液雾气、金属粉尘进入箱体内部。箱体下部预留了独立的走线仓，所有模块的接线都可以汇总到走线仓内，通过底部的出线孔统一接入机床的电气柜，布线路径短，不会和机床的运动部件产生干涉。

　　从安装边界尺寸来看，整体构型为长方体，宽度适配CA6140车床侧方安装板的预留螺孔间距，安装时只需要在原有床身侧板的对应位置拧入4颗固定螺栓就能完成固定，不需要重新打孔攻丝，不会破坏床身的原有结构强度。箱体深度控制在150mm以内，安装后不会超出机床的原有外轮廓，不会影响操作人员站在机床侧方完成换刀、工件装夹等常规操作，也不会和机床的溜板箱、进给手柄等运动部件产生运动干涉。箱体顶部的安装槽做了下沉10mm的设计，模块装入后上表面和箱体顶面齐平，不会出现突出的棱角，避免操作人员走动时剐蹭衣物或者磕碰受伤。

　　从功能特性上看，箱体的主侧板采用一体折弯成型，拼接处采用满焊处理，焊缝打磨平整后做喷塑处理，整体防护等级可以达到IP54，能够适应机加工车间多粉尘、有切削液飞溅的恶劣使用环境。箱体内部预留了35mm标准导轨安装位，除了预设的RAS模块之外，还可以根据实际改造需求加装继电器、保险端子、信号转换器等标准电气元件，拓展性较强。箱体侧面预留了接地螺柱，所有安装的电气元件都可以通过接地螺柱统一接至机床的接地排，避免设备运行时产生的静电、感应电损坏敏感电子元件。在实际装配过程中，这个平台的所有安装孔位都做了公差适配，常规标准电气元件不需要额外修配就能直接装入，装配效率比零散安装提升60%以上，后期维护时只需要打开箱体侧盖就能接触到所有接线端子，排查故障的时间也能大幅缩短。针对机加工车间的振动工况，箱体的固定螺栓孔都加装了橡胶减震垫，能够吸收机床运行时产生的高频振动，避免内部电子元件因为长期振动出现引脚脱焊、接线松动的问题，提升整套改造系统的运行稳定性。
