机械传动用轴中间支撑结构件

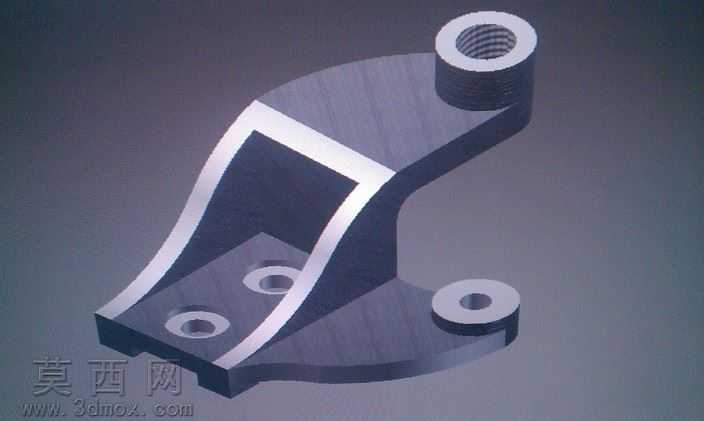

该轴中间支撑结构件采用Autodesk Inventor完成全参数化三维建模，建模过程遵循机械零件设计的公差配合规范，首先绘制底座安装基准面的二维草图，通过拉伸命令生成底座基体，底座上预留三个同轴度要求严格的安装通孔，用于将支撑件固定在设备安装基面，孔位周边做了沉台设计，可容纳螺栓头部避免安装干涉。随后通过扫掠命令生成弧形支撑臂结构，支撑臂采用变截面弧形设计，在保证整体结构强度的同时有效降低零件自重，支撑臂与底座的衔接处做了大圆角过渡处理，避免应力集中导致的结构断裂风险，提升零件的抗疲劳性能。支撑臂顶端设计有带内螺纹的轴套安装孔，内螺纹采用螺旋扫掠命令精准生成，螺纹参数符合普通公制螺纹标准，可与配套轴类零件实现可靠的螺纹连接，保证轴系传动过程中的同轴度与连接稳定性。零件的材质设定为45号结构钢，渲染阶段采用金属拉丝材质贴图，模拟实际机加工后的金属表面质感，添加环境光遮蔽效果突出零件的结构轮廓与边角细节，渲染视角选择斜45度俯视角度，可同时清晰展示底座安装结构、弧形支撑臂形态以及顶端轴孔结构。设计过程中重点考量了轴系支撑的受力特性，弧形支撑臂的曲率经过受力仿真优化，可均匀承受轴类零件运转过程中产生的径向载荷与轴向窜动力，底座的安装孔位布局经过重心校核，保证支撑件安装后整体受力均衡，不会出现偏载导致的安装松动问题，各边角处均做了倒角处理，既去除机加工产生的锐边毛刺，也提升零件的装配安全性。
