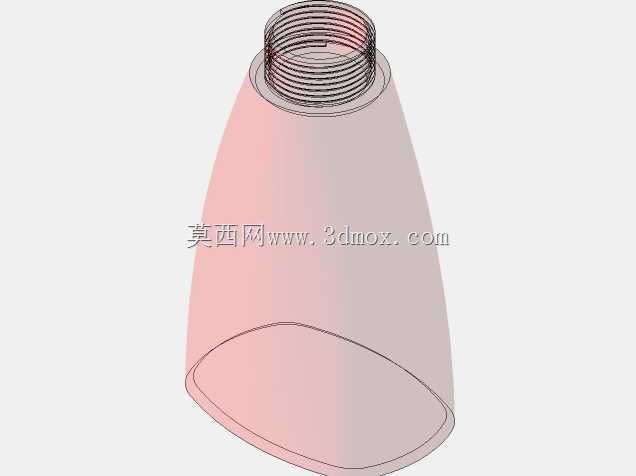

带外螺纹接口锥台形导流壳体结构

　　这类锥台形带螺纹接口的壳体构件，在流体输送、小型储液容器、气动回路末端导流场景中应用十分广泛，日常接触到的小型气动工具排气端、家用净水设备的过渡接座、实验室小型反应装置的导流段，都能见到同结构构件的身影。做这类结构的三维设计时，首先要捋清楚两端的连接边界：上端的外螺纹段是标准连接接口，建模时要严格对应选定的螺纹公称直径、螺距、有效旋合长度，不能只做示意性的螺纹纹理，要保证螺纹收尾处的退刀结构符合加工工艺要求，避免后续出工程图时出现工艺无法落地的问题。下端的大口径敞口端，要匹配对接的容器或者管路的内径尺寸，锥面的锥度选择不是随意设定的，要结合流体通过时的流速变化需求确定，如果是用于导流减速的场景，锥度要放缓，减少流体对壁面的冲蚀，

　　如果是用于汇流增速的场景，锥度可以适当加大，但要控制壁面的流线顺滑度，不能出现截面突变造成的局部涡流。从结构功能来看，这个壳体本身是作为流体过渡的通道，壁面厚度要根据工作介质的压力来核算，低压工况下壁厚可以取螺纹大径与下端内径差值的八分之一到六分之一，中压工况还要在锥面与上下端的衔接位置做圆弧过渡，减少应力集中，避免长期承压出现开裂。建模过程中要注意，上端螺纹段与锥面的衔接位置要做止口台阶，这个台阶的作用是在螺纹旋合对接时起到轴向定位的作用，台阶面的平面度要在建模时就设定好公差参考，保证对接后密封件能均匀受压，不会出现密封偏载泄漏的问题。下端敞口的边缘要做卷边或者加厚处理，因为敞口端通常是和其他部件做焊接、卡箍连接或者粘接，

　　边缘加厚能提升连接位置的结构强度，避免装配时出现端口变形。很多新手做这类锥壳结构时，容易忽略内壁的流线连续性，往往只把外壁做的顺滑，内壁在螺纹段和锥面衔接的位置出现直角台阶，实际使用时这个位置会积存介质残留，如果是输送有一定粘度的流体，长期积存会造成通道堵塞，甚至滋生杂质影响介质洁净度，所以建模时要把内壁的过渡圆角和外壁做对应，保证整个流道从螺纹入口到下端出口是连续顺滑的变径通道。另外还要考虑加工工艺的可行性，这类零件如果采用塑料注塑成型，要在锥面设定合理的拔模斜度，螺纹段要考虑脱模的结构，如果采用金属车削加工，要保证整个结构的回转同轴度，上下端的圆心要在同一轴线上，避免装配后出现对接偏斜，影响整个管路的密封性。安装边界方面，

　　上端螺纹段的旋合长度要控制在公称直径的1.2到1.5倍，既保证连接强度，又不会因为旋合过长造成装配困难，下端敞口的外径尺寸要和配套的卡箍、焊接套的尺寸匹配，预留出足够的连接操作空间，不能让锥面外壁和周边的固定结构出现干涉。在实际设备装配中，这类锥壳构件往往处于管路的变径位置，周边的安装空间比较紧凑，所以建模时还要考虑扳手操作的空间，在螺纹段下方的台阶位置预留合适的扳手夹持位，方便现场装配时拧紧操作，不用额外设计夹持结构就能完成装配。做结构校验的时候，要重点校核锥面与螺纹衔接位置的应力，因为这个位置是截面变化最大的位置，承压时的应力集中系数最高，必要时可以在这个位置做局部加厚，不用整体增加壁厚，就能在控制零件重量的前提下提升结构强度。对于需要做表面处理的金属材质零件，锥面的表面粗糙度要控制在合理范围，既不能太粗糙造成流体阻力过大，也不用追求过高的光洁度增加不必要的加工成本，根据输送介质的特性调整即可，比如输送普通气体的场景，表面粗糙度达到Ra6.3就能满足要求，输送洁净液体的场景可以提升到Ra1.6。
