直径80厘米可印刷式小型风力涡轮发电装置

　　这款直径80厘米的印刷成型风力涡轮装置，主要面向分布式微风电场景设计，可适配户外小型离网供电、科普教学演示、桌面风能展示、户外露营辅助供电等多种实际使用场景，区别于传统大型风电设备的工业级部署要求，该装置无需复杂的基建施工，依靠轻量化的结构设计即可完成快速部署，适配低风速区域的风能捕获需求。从功能特性来看，该装置采用三叶片水平轴风轮设计，风轮翼型经过低风速工况优化，在每秒2.5米的启动风速下即可开始转动捕风，额定工况下可输出适配小型数码设备、低功耗传感节点的供电功率，配套的支撑结构采用一体化镂空仿生构型，既降低了整体结构自重，又能保证支撑段的抗扭、抗弯刚度，避免侧风工况下出现结构共振。设计过程中优先考虑了增材制造的工艺适配性，

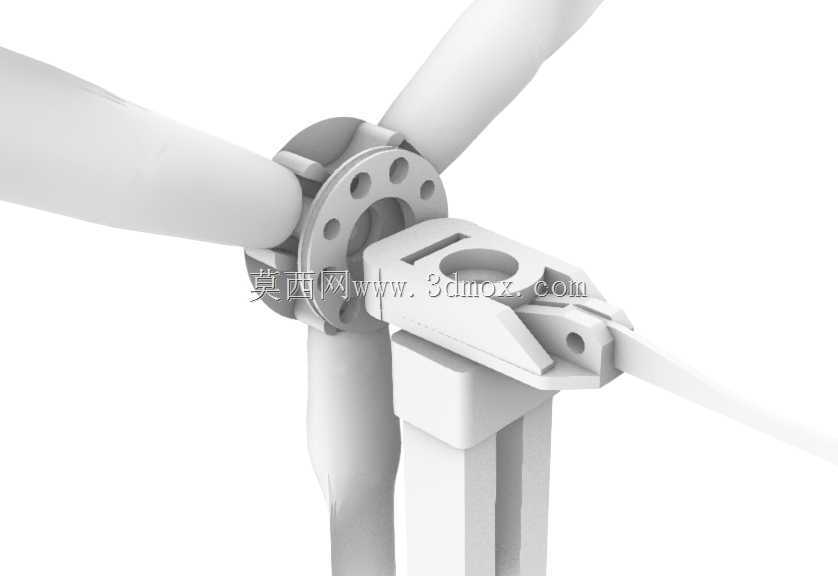

　　所有结构件均采用无支撑或少支撑的印刷成型思路，拆分后的部件无需复杂的二次机加工即可完成装配，连接部位采用卡扣加定位销的组合固定方式，既降低了装配难度，又能保证长期户外使用下的连接可靠性，避免螺栓连接在长期振动下出现的松脱问题。从安装边界来看，装置整体总高度控制在1.2米范围内，底座采用三爪式支撑结构，安装 footprint 仅为直径30厘米的圆形区域，既可以通过膨胀螺栓固定在硬质地面、屋顶平台，也可以搭配配重底座放置在平整的户外台面，无需专门搭建高耸的塔架结构，适配家庭庭院、校园科普区、户外营地等空间有限的部署场景。结构设计上，风轮与发电机的连接段采用了快拆接口，无需专用工具即可完成风轮的拆卸与更换，方便后期维护与部件替换；

　　支撑柱采用分段式等截面设计，每段接口处设置有定位止口，装配时无需反复调整对齐即可保证整体同轴度，降低装配过程中的形位公差累积。尾舵部分采用轻量化镂空构型，在保证风向跟踪灵敏度的同时，尽可能降低尾段的结构重量，避免风轮侧偏时出现过大的转动惯量，提升风向自适应的响应速度。针对印刷成型工艺的材料特性，所有受力过渡位置均采用大圆角过渡设计，避免应力集中导致的部件断裂，风叶根部做了局部加厚处理，匹配高速旋转下的离心力承载要求，叶片表面做了流线型顺滑处理，降低风阻的同时减少转动过程中的气动噪音。实际使用中，该装置可搭配小型储能模块组成独立微供电系统，为户外低功耗照明、环境监测传感器、小型科普展示设备提供持续电力供给，

　　也可作为教学用具用于风能原理、结构力学、增材制造工艺的实践教学，帮助学习者直观理解风电设备的工作逻辑与结构设计要点。不同于工业级风电设备的复杂运维要求，该装置的所有部件均可通过常规增材制造工艺快速制作替换，单个部件损坏后无需整体更换设备，仅需重新印刷对应部件即可完成修复，大幅降低了全生命周期的使用成本。结构受力分析阶段，针对常见的户外阵风工况做了专门的强度校核，支撑结构的镂空构型经过拓扑优化，在材料用量最少的前提下保证12级阵风下的结构强度，不会出现结构倒伏或者部件断裂的问题；风叶的翼型截面经过多轮迭代调整，在低风速段的风能利用系数优于同尺寸的常规平板叶片，在平均风速每秒3米的区域即可实现稳定的电力输出。
