高适配性对接锁固防震紧固夹持机构

　　在工业自动化产线对接、重载设备舱段连接、电力设施构件紧固这类对连接可靠性要求极高的场景中，普通卡扣类紧固件常因存在装配间隙，在设备运行振动、外力冲击工况下出现松脱、对位偏移问题，无法满足零间隙锁固、抗振防松的使用需求，这款锁固防震紧固机构正是针对这类工程痛点开发的专用连接构件。从实际落地的应用场景来看，该机构可适配电力变压器组件的刚性连接、自动化产线载具的快速对位锁止、特种装备舱段的快拆紧固等多个场景，尤其适合需要反复对接拆卸、同时要求连接后无窜动间隙的工位，相比传统螺栓紧固方式，它不需要额外工具辅助，锁紧动作可通过机构自身的机械结构自动完成，能大幅缩减装配对位的辅助时间。

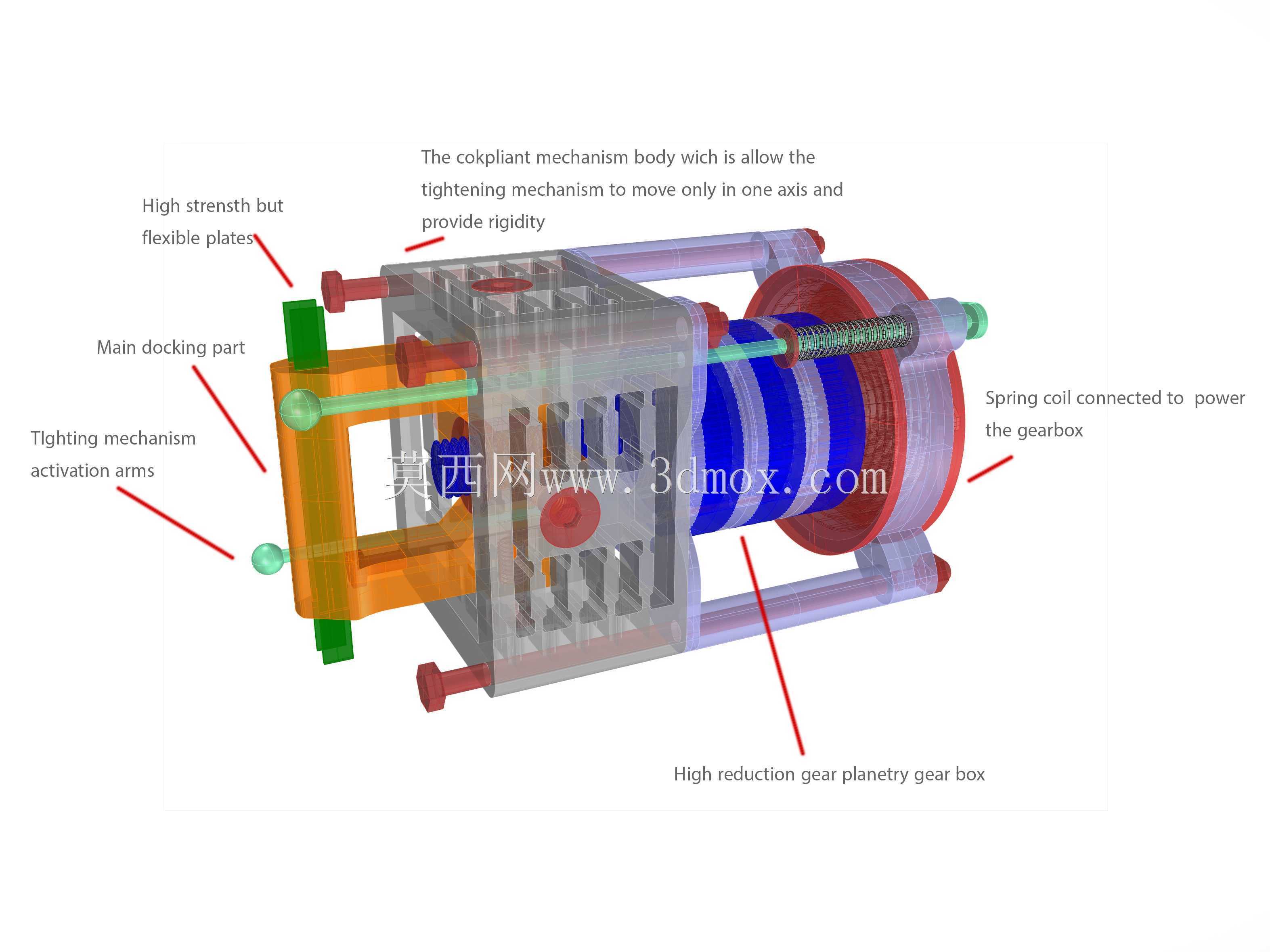

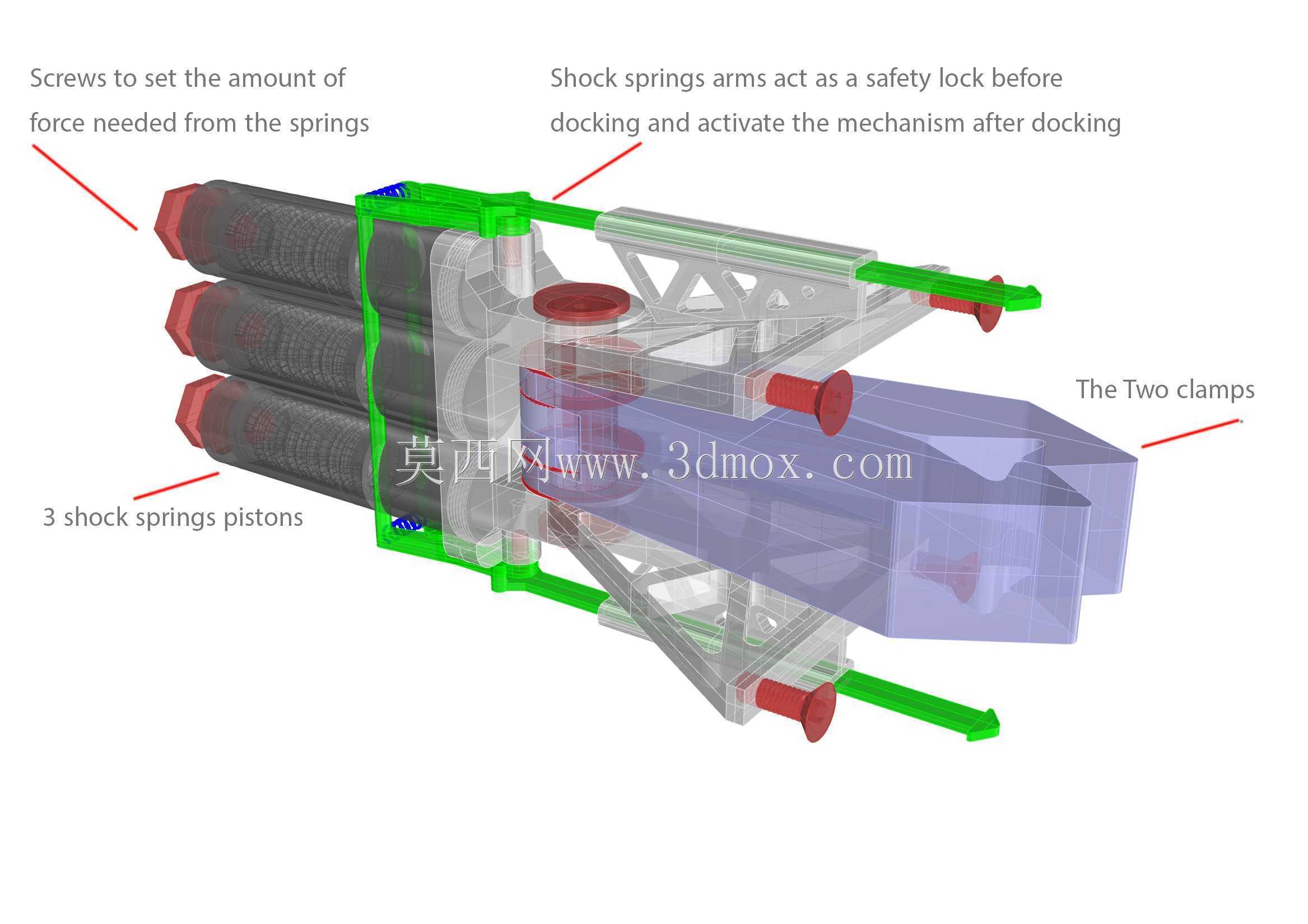

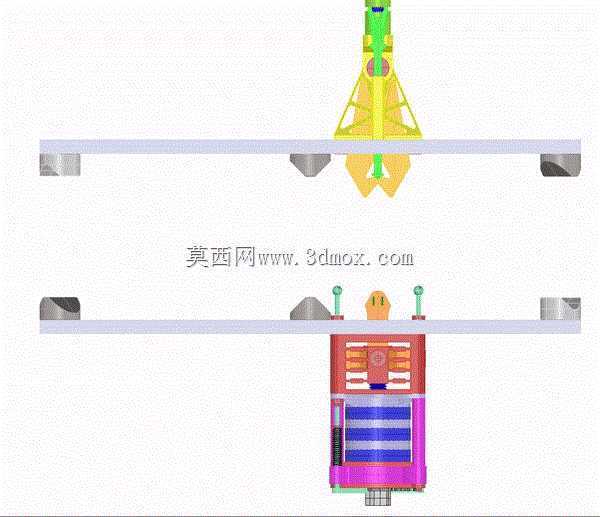

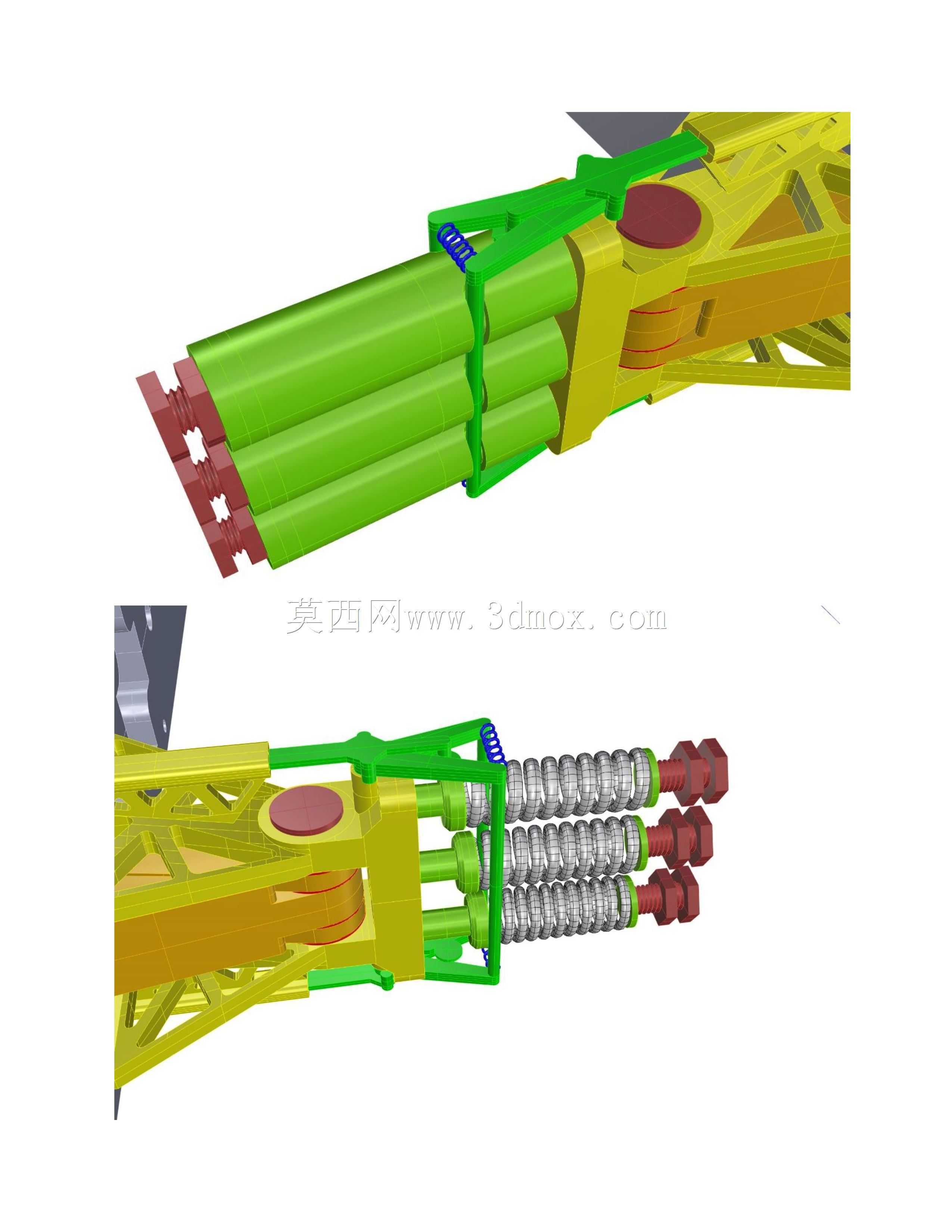

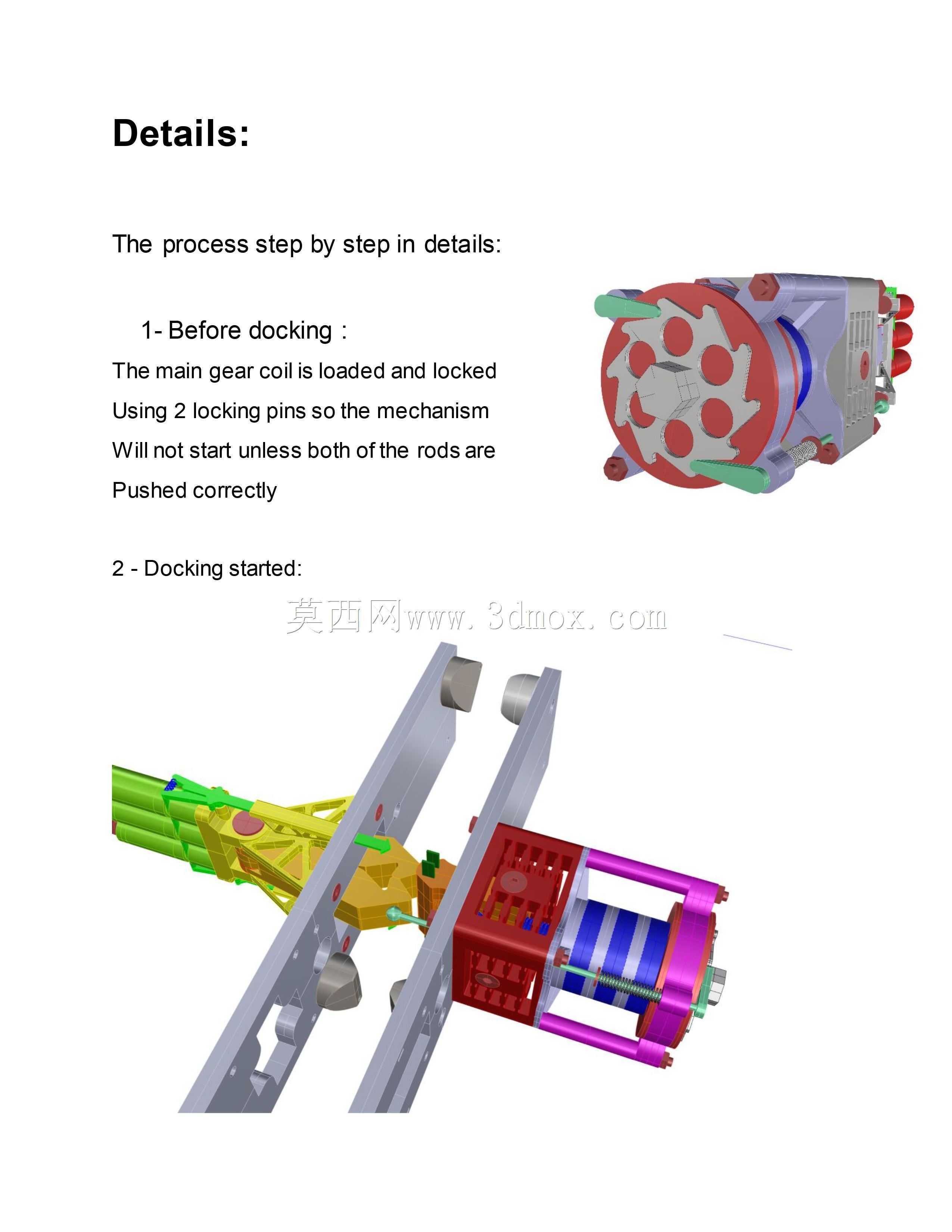

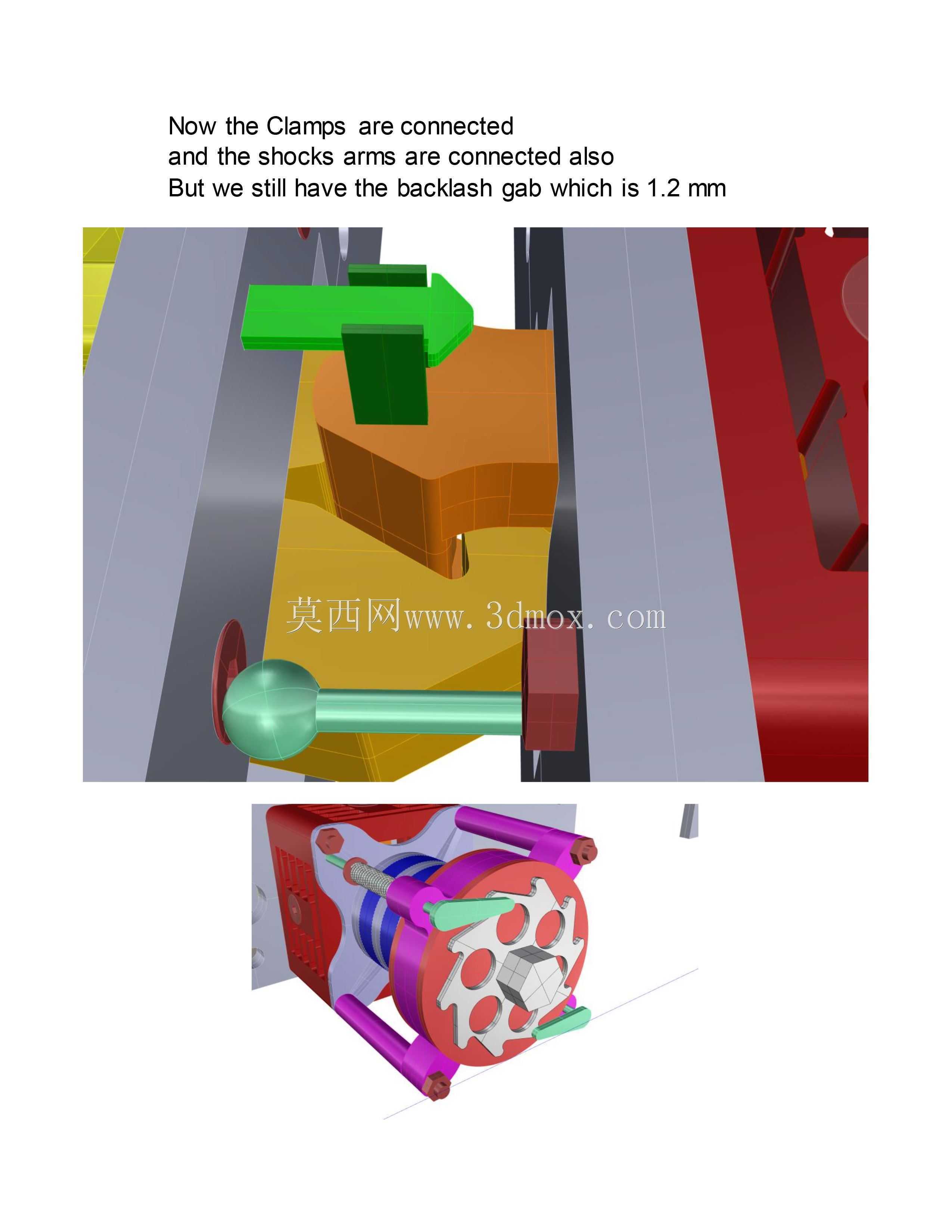

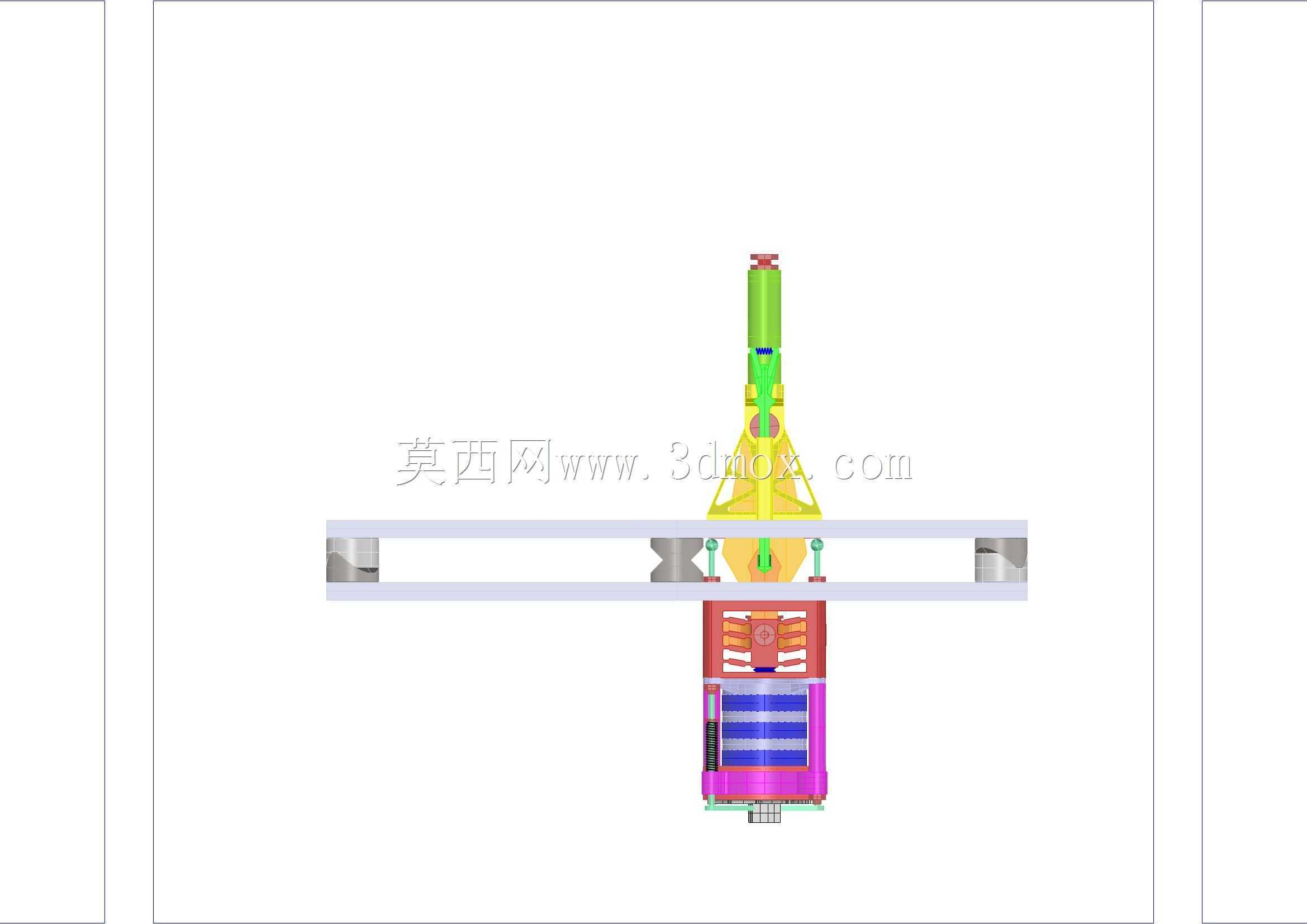

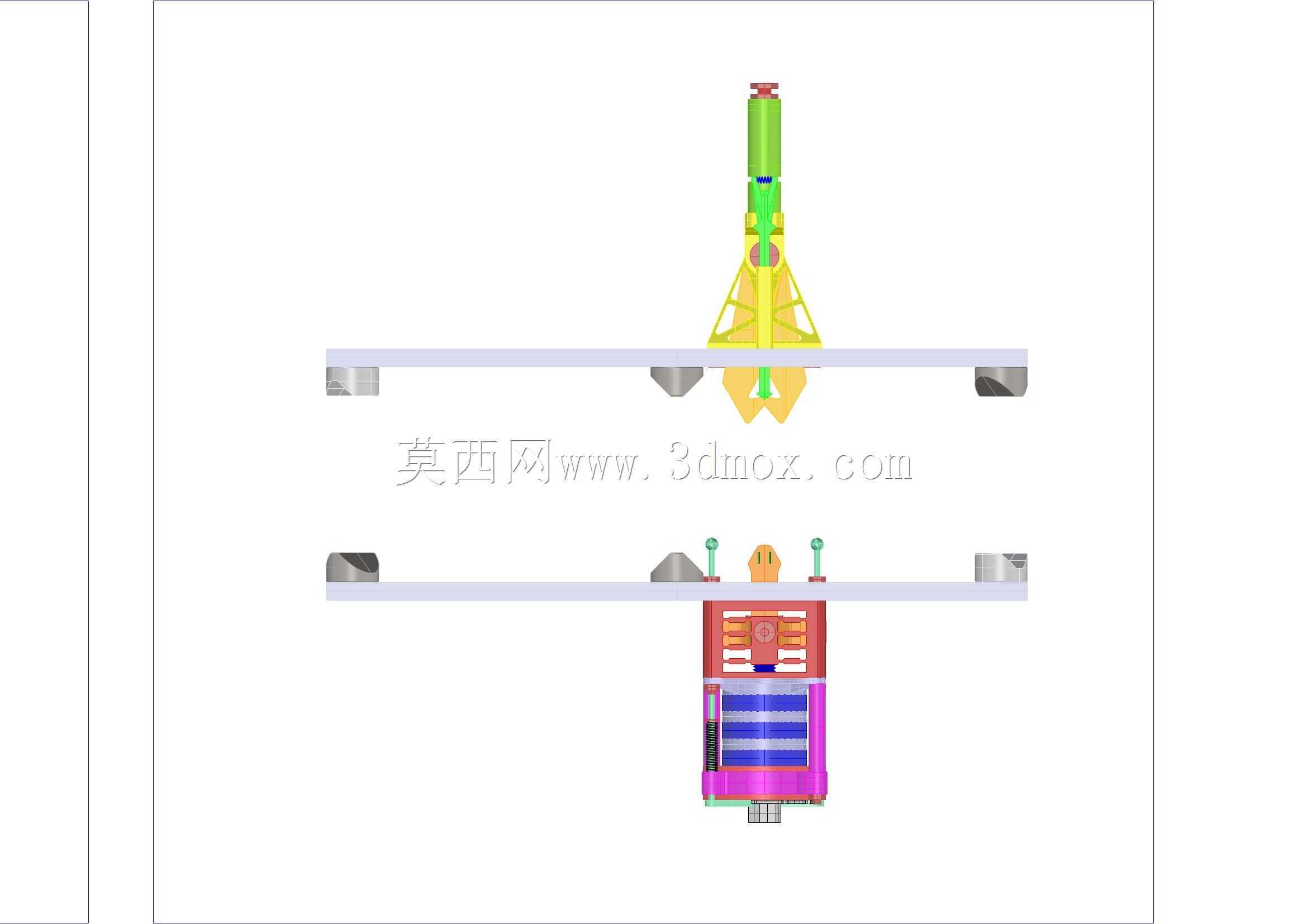

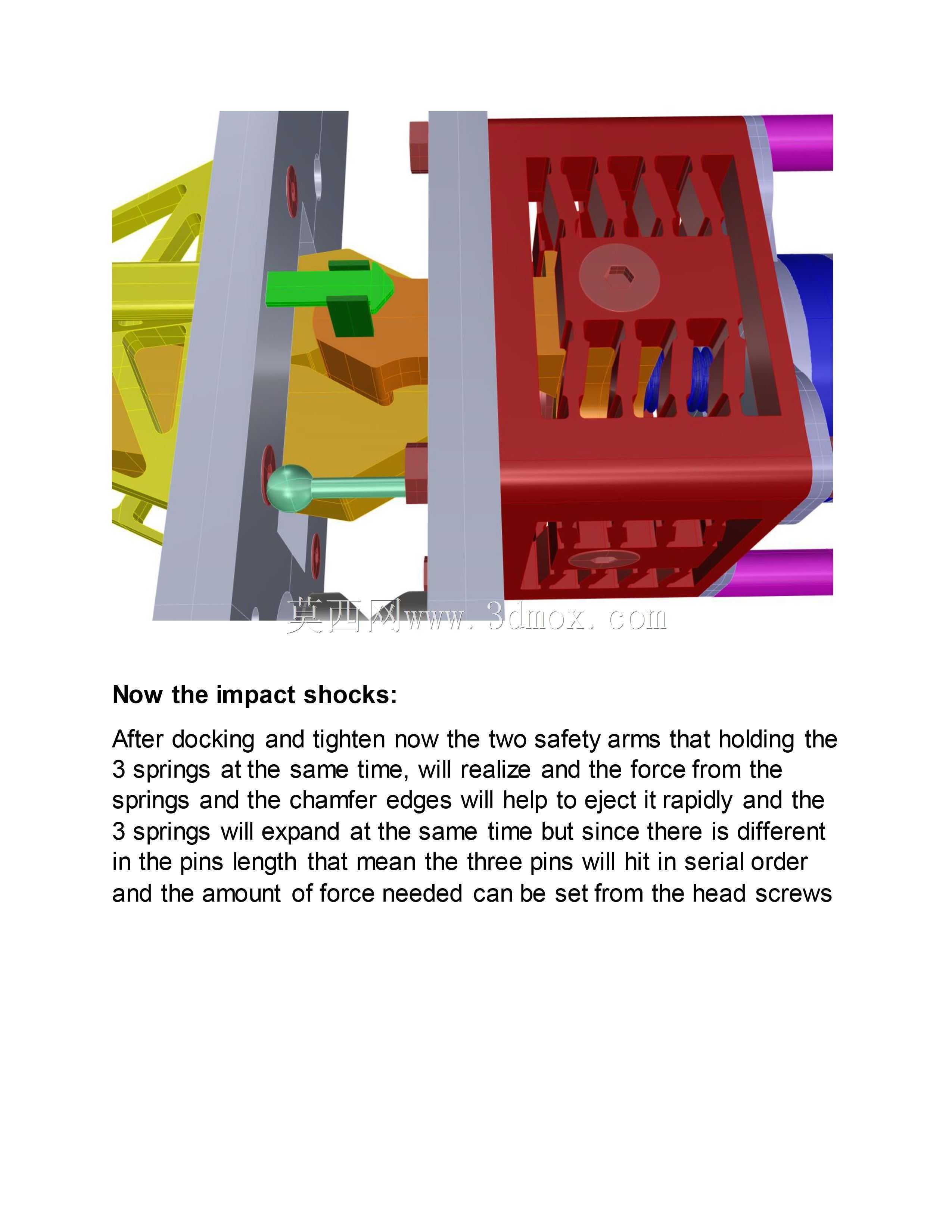

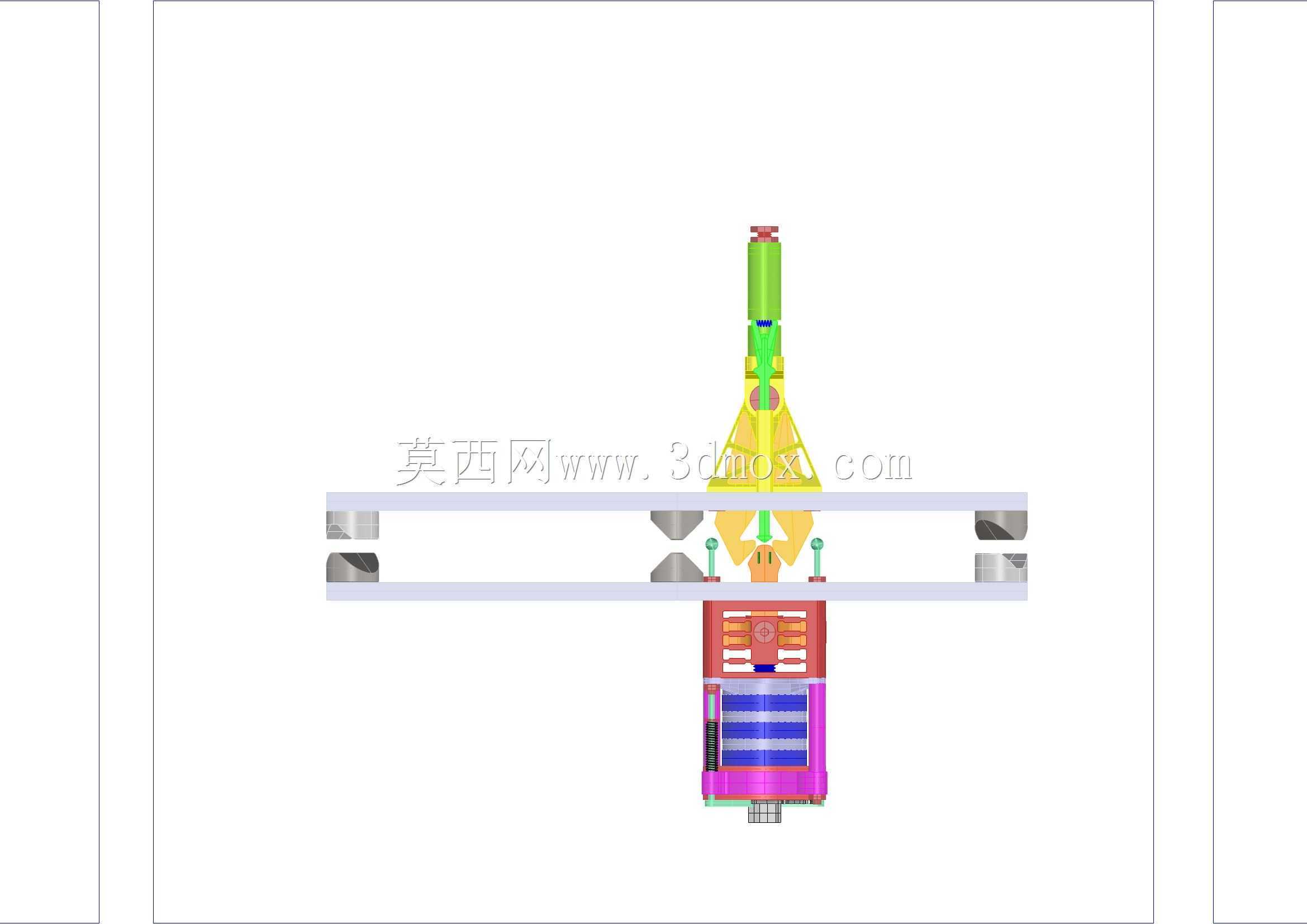

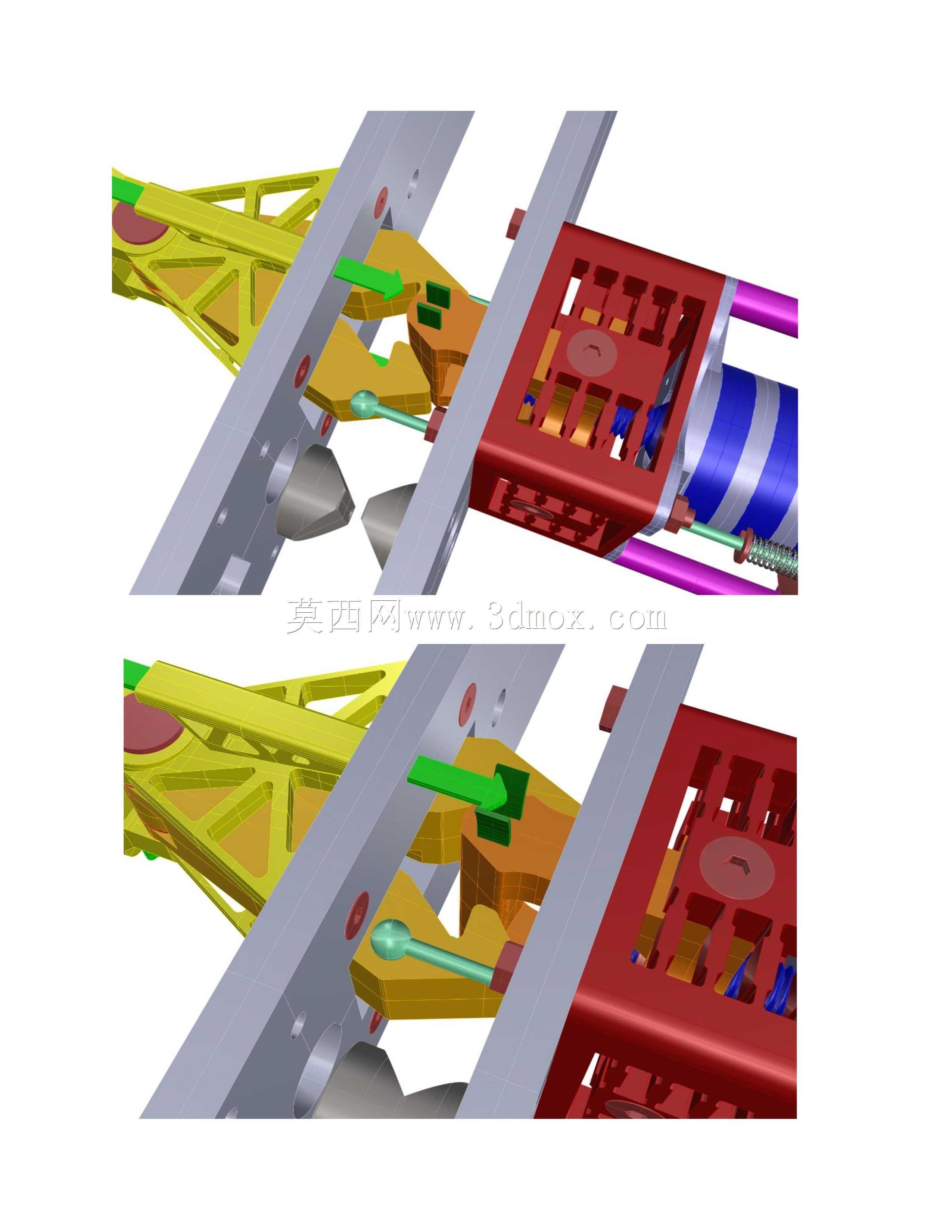

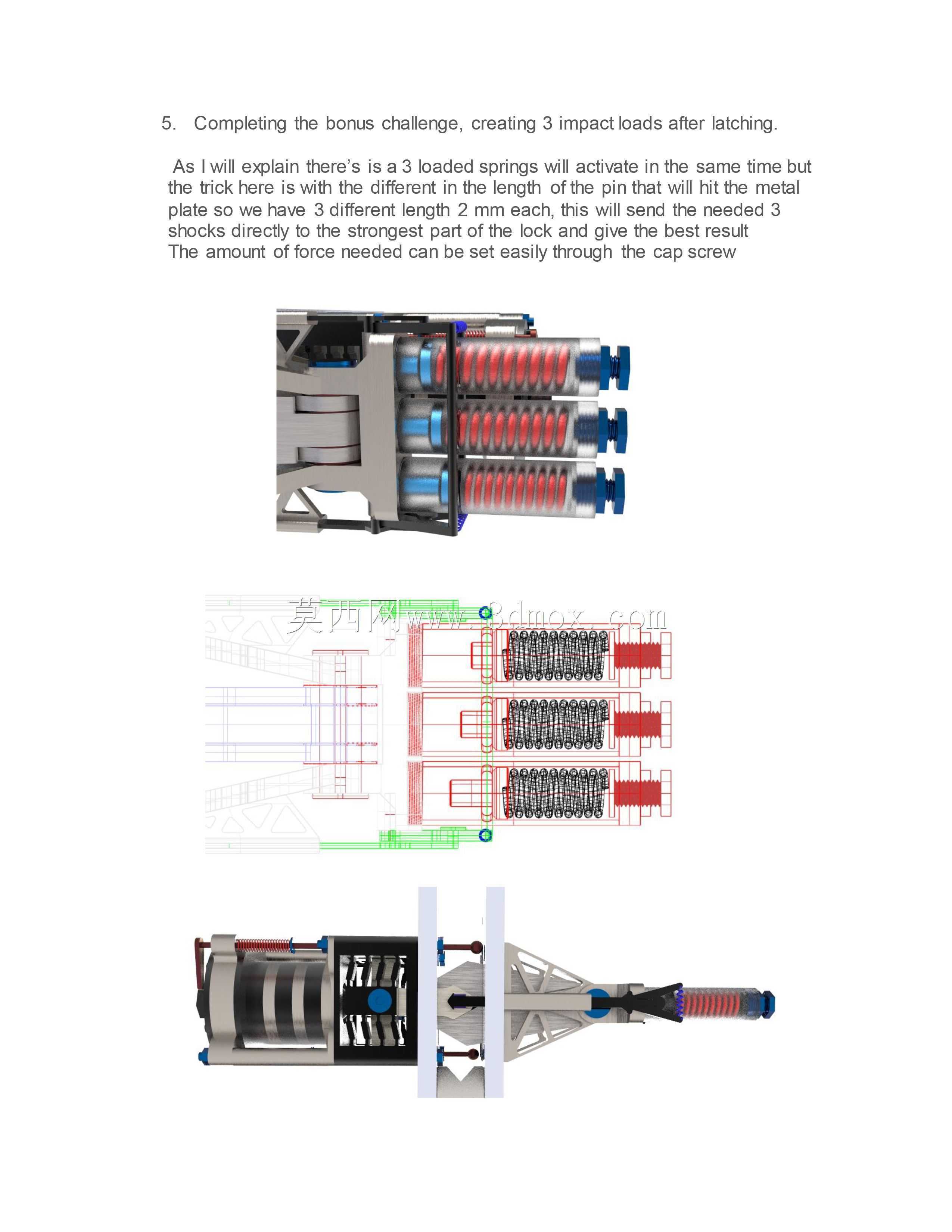

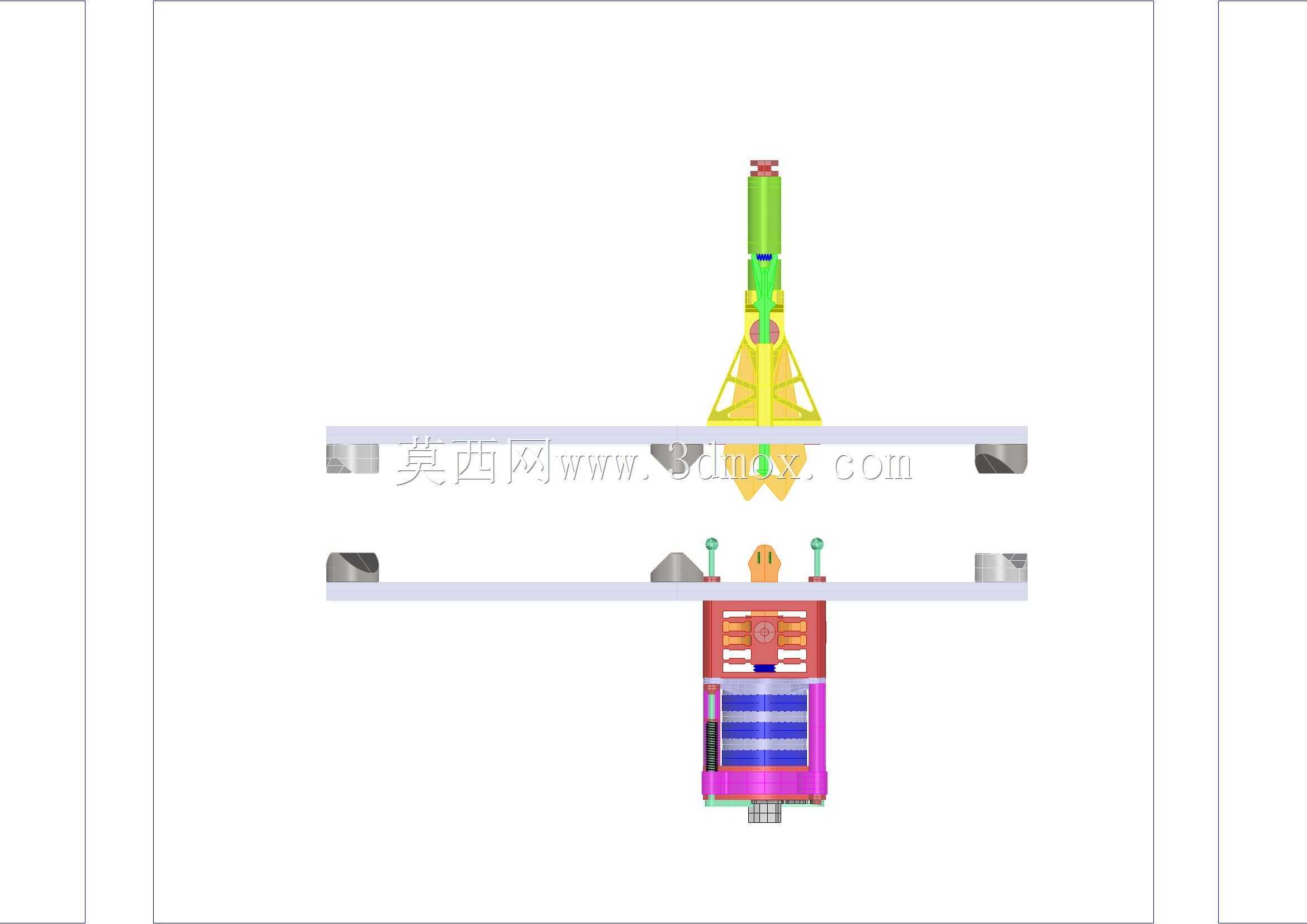

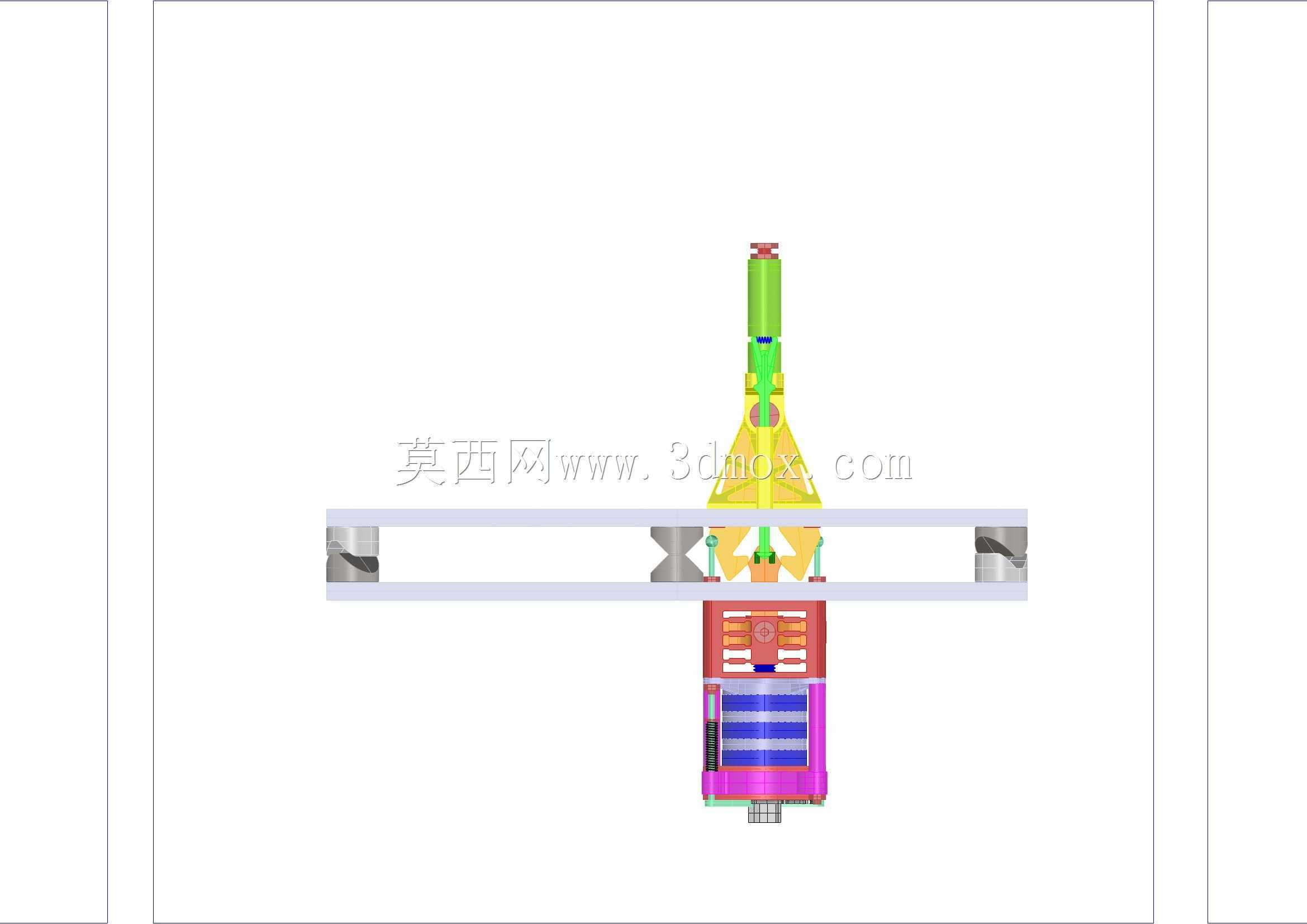

　　从功能实现逻辑来看，整个机构的锁紧过程分为三个连贯的机械动作，完全依靠纯机械结构完成，不需要额外配置气动、电动驱动元件，可靠性远高于带电控元件的锁止机构。第一步为对接预锁，机构两侧的夹爪在对接初始阶段先卡入待连接件的柱形定位基准，完成初步对位，此时夹爪仅起到定位导向作用，尚未施加锁紧力，允许对接过程存在小范围的位置偏差，降低对位难度；第二步为间隙消除锁紧，机构内置的高扭矩行星齿轮箱在弹簧圈的蓄能驱动下开始转动，带动拉紧螺钉旋转，逐步拉动两侧夹爪相向收拢，先消除对接面1.2毫米的预留装配间隙，之后持续施加预紧力，这个过程中弹簧圈的蓄能可以通过旋转调整圈数来控制输出扭矩，操作人员可以根据不同的连接刚度需求，调整预紧力的大小，避免预紧力过大压伤对接构件，或是预紧力不足导致连接松动；第三步为锁止防震，当对接间隙完全消除、预紧力达到设定值后，机构内置的三个弹簧加载校准活塞会同步触发，沿着锁紧方向发出三次校准冲击，将夹爪与定位柱之间的残余配合间隙完全消除，同时活塞会卡入齿轮箱的锁止槽内，防止设备运行过程中齿轮受振动反转松脱，整个锁止状态的保持力完全依靠机械结构实现，不会因为温度变化、振动冲击出现预紧力衰减。

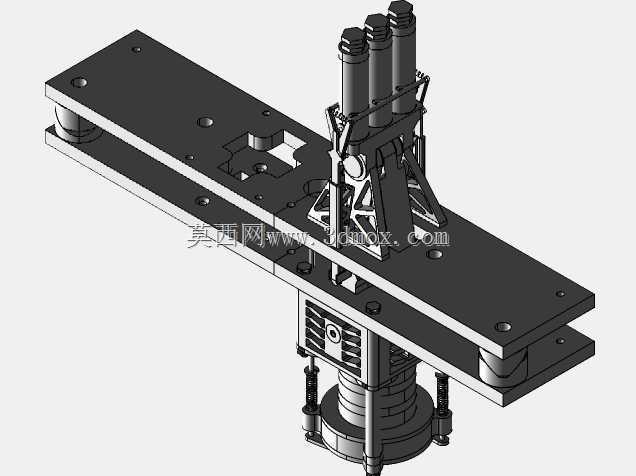

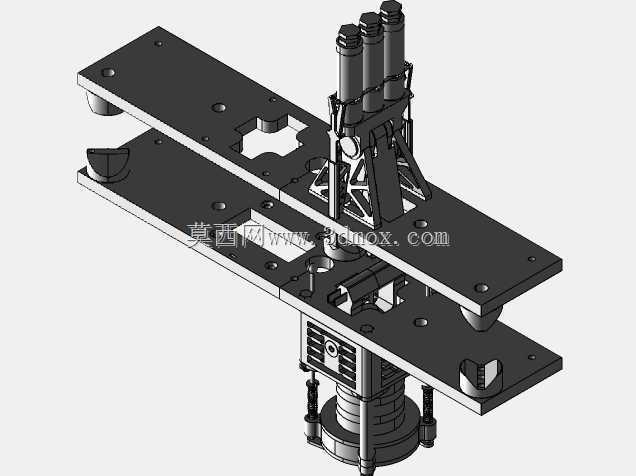

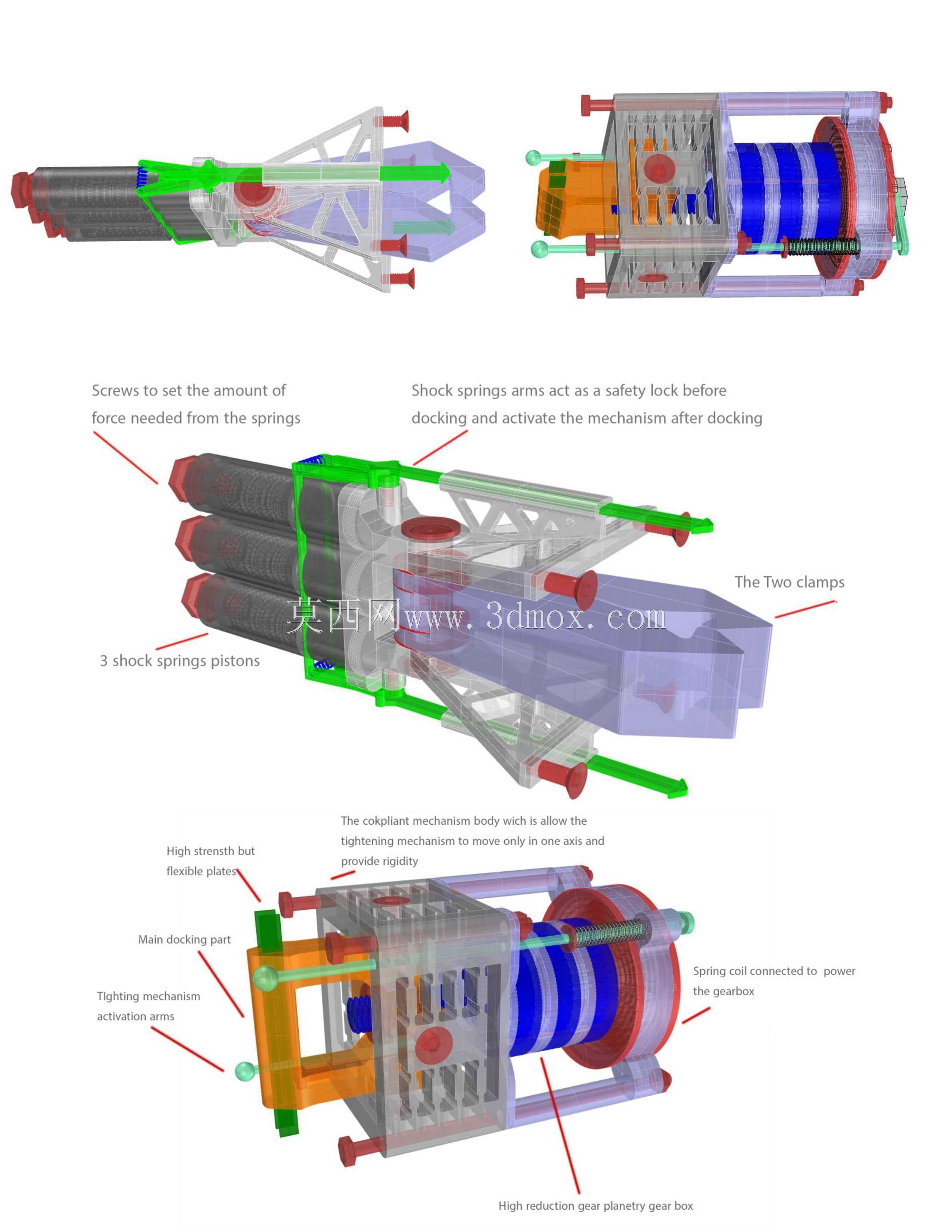

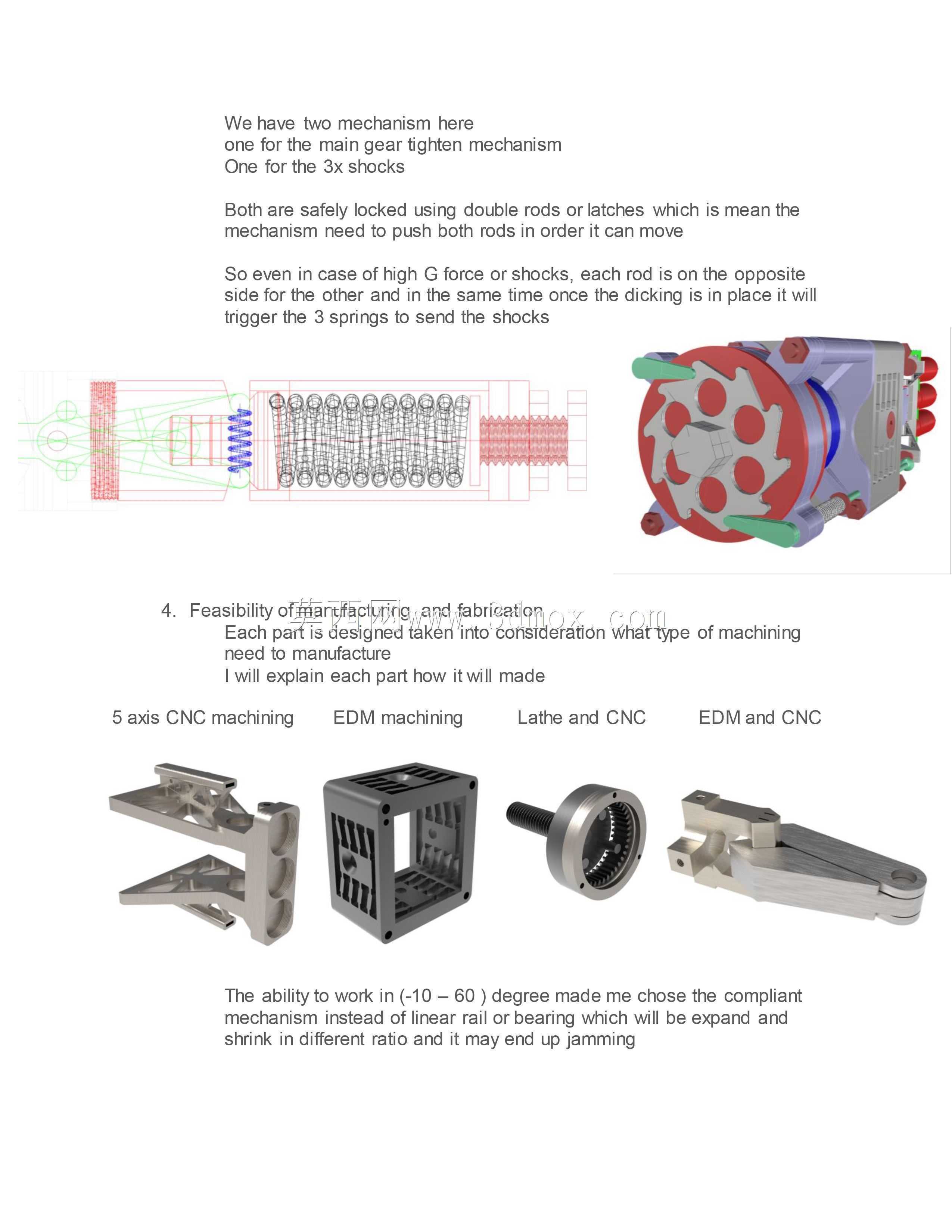

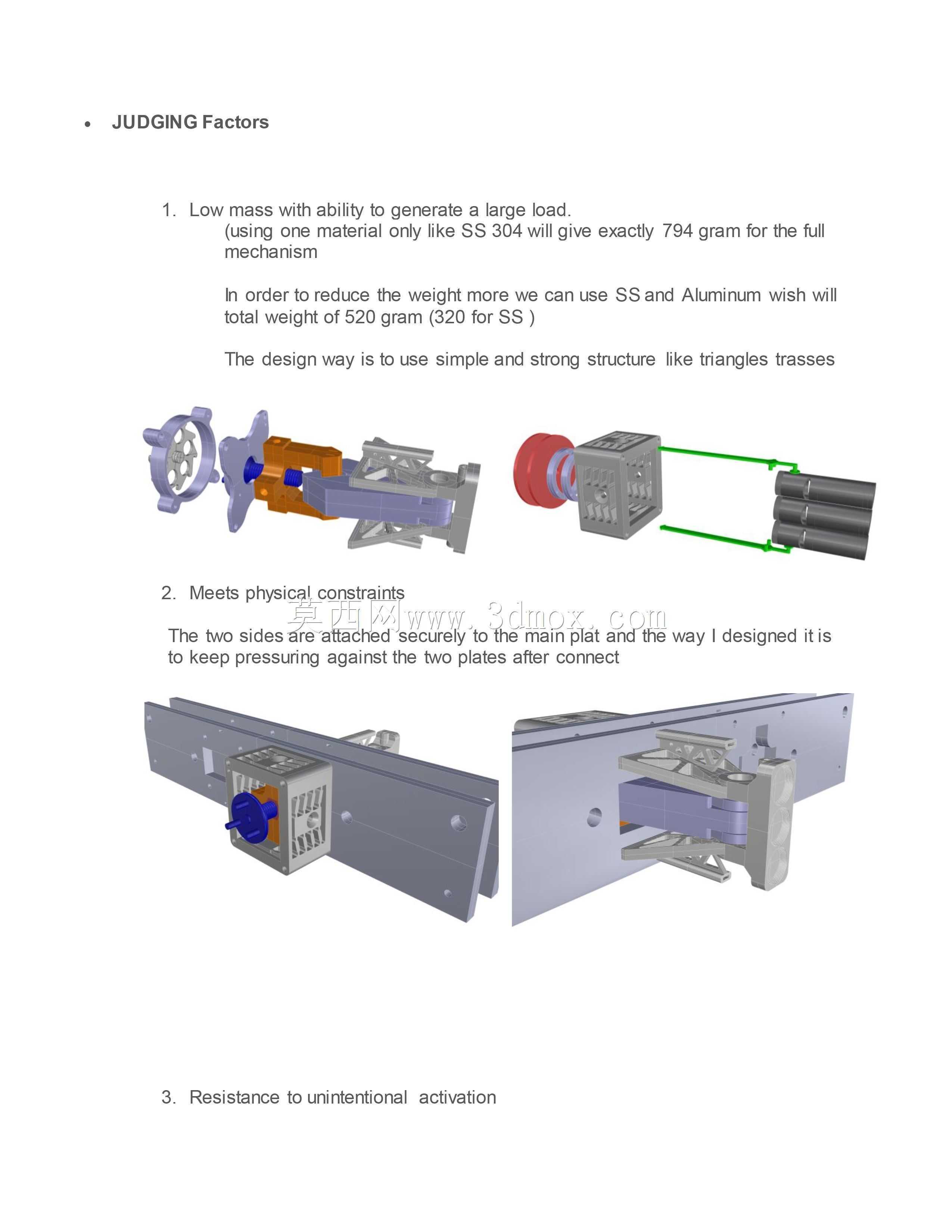

　　从结构设计的细节来看，整个机构的安装基准为一块平直的金属安装板，板上预留了四个对称布置的安装孔，可通过螺栓直接固定在待安装的构件平面上，安装板的平面度公差控制在0.05毫米以内，保证夹爪运动过程中不会出现卡滞。两侧夹爪的夹持面做了防滑齿形处理，齿形角度为120度，既能保证夹持时的摩擦力足够，又不会在定位柱表面留下过深的压痕，方便后续拆卸维护。行星齿轮箱采用模块化设计，齿轮组的减速比为1:28，可将弹簧圈输出的小扭矩放大到足够驱动夹爪收拢的数值，齿轮箱的输出端与拉紧螺钉之间设置了扭矩过载保护结构，当预紧力达到设定上限时，保护结构会打滑，避免螺钉被拧断或是螺纹滑牙。弹簧加载的校准活塞采用圆柱导向结构，活塞表面做了硬质阳极氧化处理，耐磨性能优异，活塞的触发压力可以通过尾部的锁紧螺母调整，适配不同冲击力度的需求。

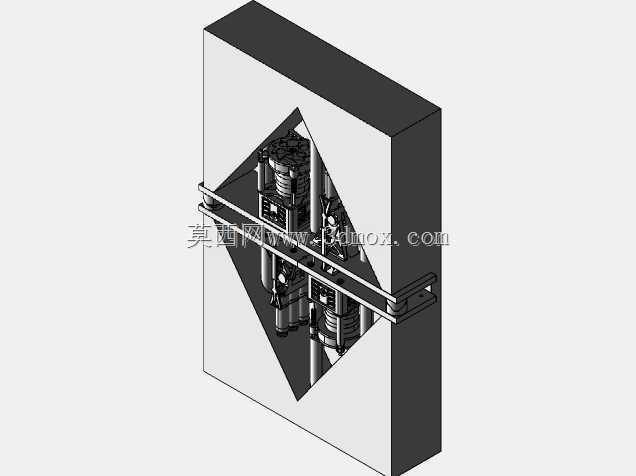

　　从安装边界与尺寸适配性来看，该机构的整体外轮廓为规整的长方体结构，安装板的长度方向尺寸可适配直径在30毫米至60毫米之间的柱形定位基准，夹爪的开合行程为15毫米，允许对接时的径向对位偏差最大为2毫米，降低了对接工位的对位精度要求。机构的所有运动部件都内置在安装板与护罩内部，没有外露的凸起结构，不会在运行过程中剐蹭周边的管线或构件，适合在安装空间紧凑的设备内部使用。在实际选型使用时，需要注意安装面的刚度要足够，避免锁紧时安装板出现形变影响锁紧精度，同时定位柱的表面硬度建议不低于HRC35，防止长期夹持使用后夹爪的防滑齿磨损定位柱表面，导致锁紧力下降。相比传统的螺栓连接、卡扣连接方式，这款机构不需要额外的操作工具，对接过程中可自动完成间隙消除、预紧、锁止全流程，同时具备优异的抗振防松性能，在高频振动的设备上长期使用也不会出现松脱问题，能有效降低设备运维过程中紧固件检查、复紧的工作量。
