铰接式机械连接支座结构设计方案

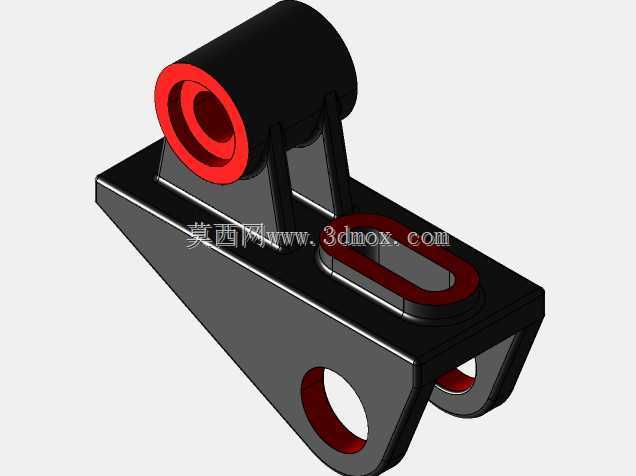

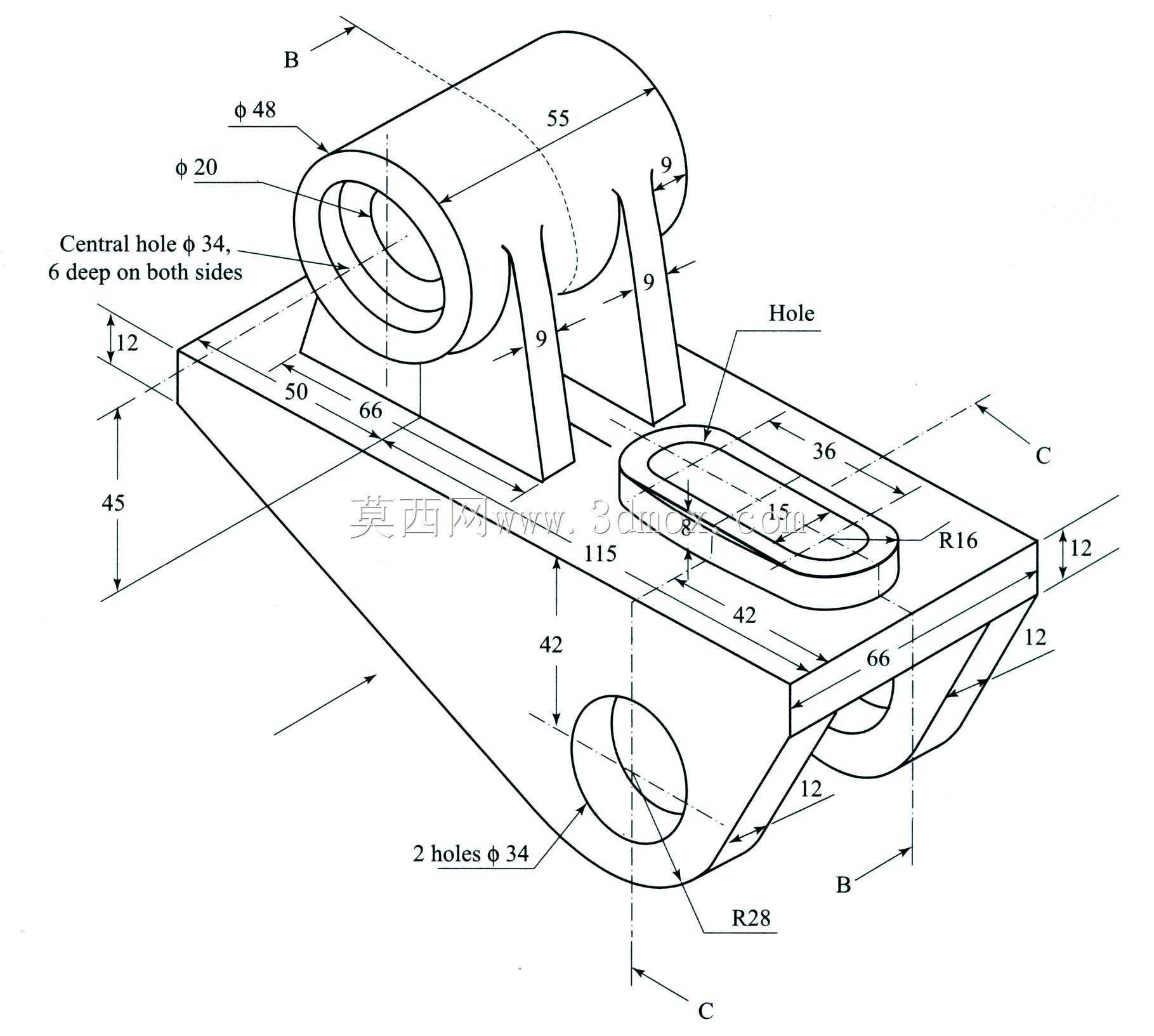

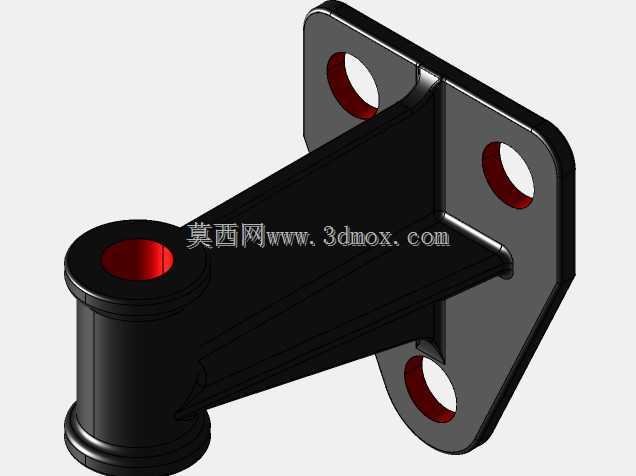

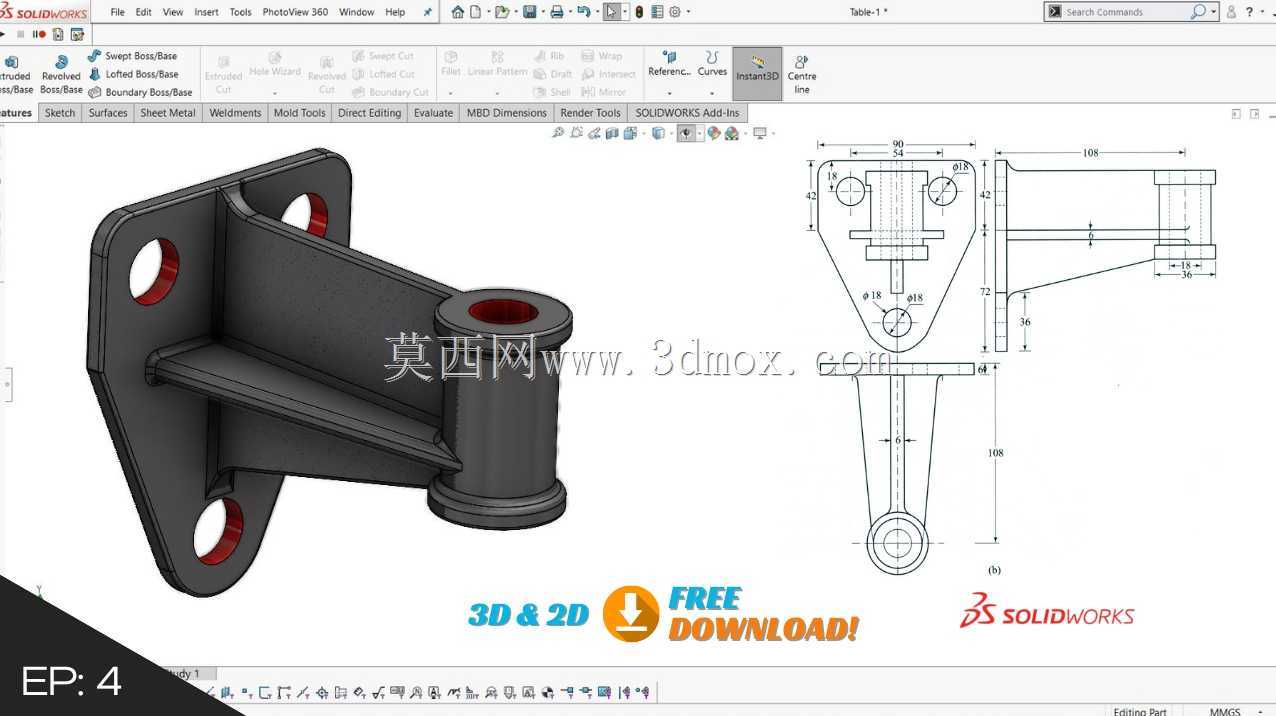

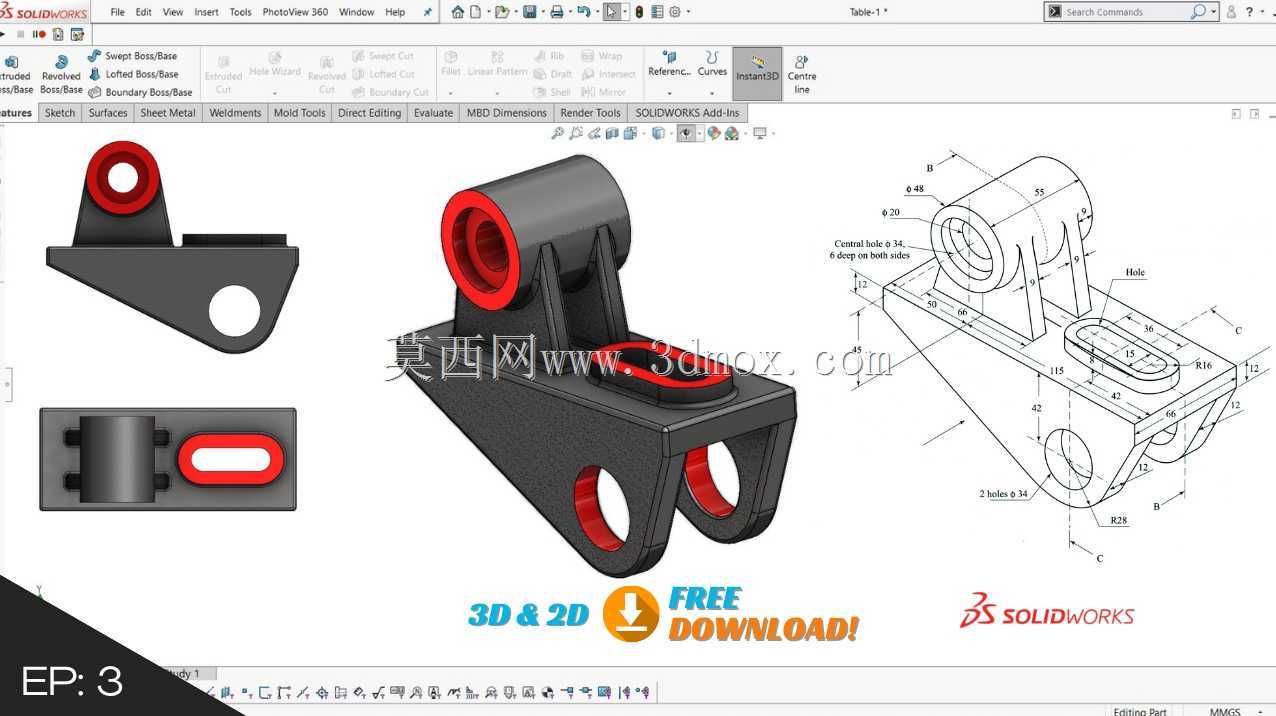

　　这类铰接式连接支座在工业装备的传动与支撑链路中承担着核心的铰接传力作用，常见于各类需要实现相对转动的机构连接节点，比如输送设备的连杆铰接端、工装夹具的摆动臂连接位、小型作业机具的活动关节处，核心作用是在两个存在相对转动需求的构件之间传递载荷，同时约束非必要方向的自由度，保证机构运动轨迹的精准性。从结构设计逻辑来看，整个支座采用一体化铸造成型的主体框架，主体承载部分设置了三组同轴度要求较高的铰接孔位，其中上方单孔位用于与固定端构件的销轴配合，下方双平行耳板的孔位用于与活动端构件连接，这种单双耳配合的铰接形式能够有效抵消铰接点的侧向倾覆力矩，避免销轴在受载时出现单侧应力集中导致的弯曲变形。孔位内部预设了衬套安装的台阶边界，

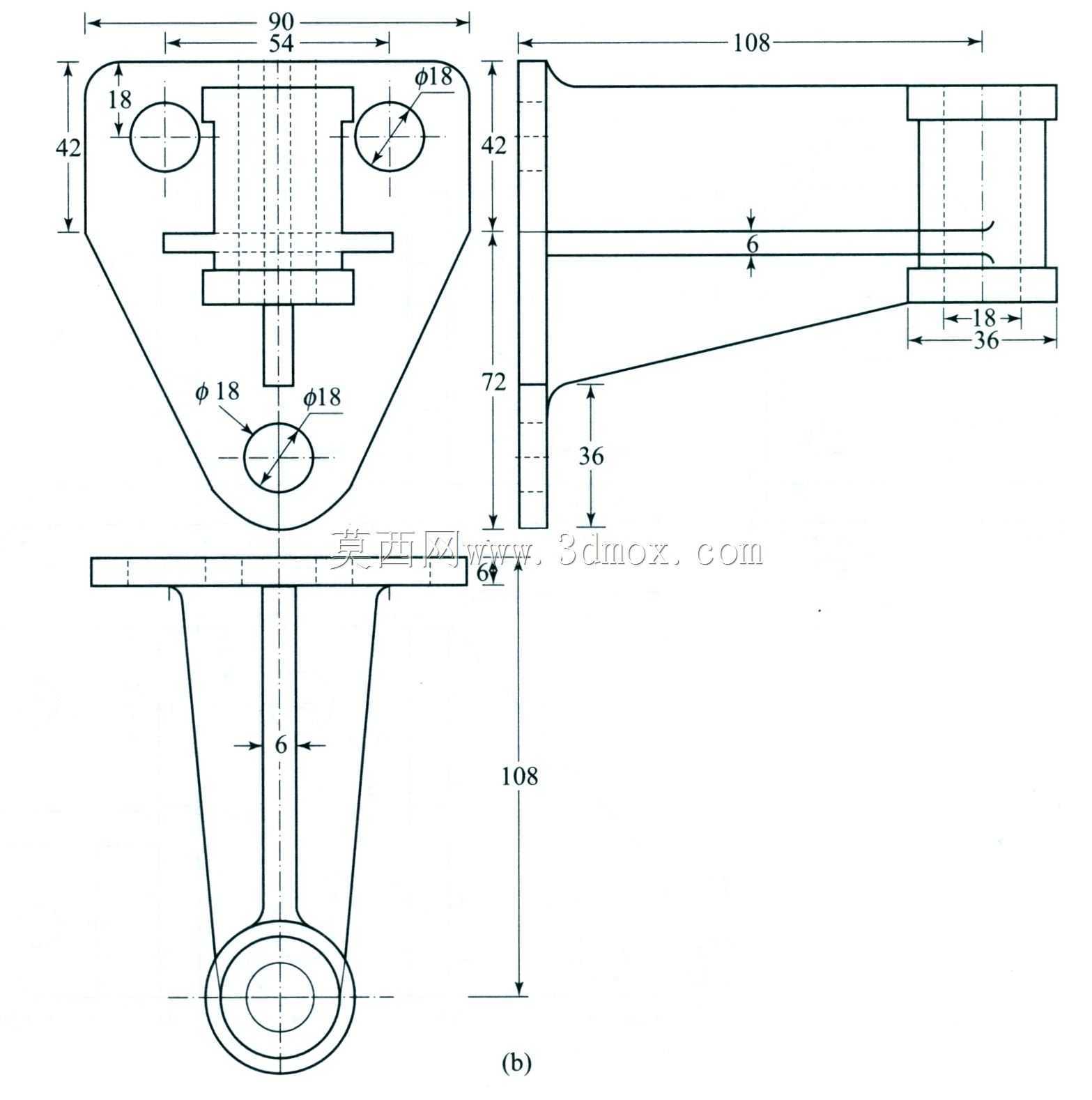

　　衬套压装后可以降低铰接转动过程中的磨损，后期维护时仅需更换衬套即可，无需整体更换支座主体，大幅降低设备运维的成本与停机时长。支座侧面延伸出的带孔安装翼板，用于安装限位触发元件或者辅助定位结构，翼板上的通孔为长圆形设计，能够在装配时提供一定的位置调整余量，抵消加工与装配过程中产生的累计误差，降低对零部件加工精度的严苛要求，适配现场装配的实际工况。从安装边界来看，主体的安装基准面为底部的机加工平面，平面度要求控制在0.05mm以内，保证安装后与固定基座的贴合度，避免出现安装间隙导致的受载振动；上方铰接孔的中心高度与下方双耳孔的中心距经过运动学仿真校核，能够保证配套机构在设计的摆角范围内运动时不会出现结构干涉，

　　摆角范围覆盖±35°的常规工业铰接需求，适配多数中小型连杆机构的运动行程。结构的壁厚设计遵循等强度原则，铰接孔周边的壁厚做了加厚处理，对应力集中的转角位置全部设置了铸造圆角，避免铸造过程中出现冷隔、缩孔等缺陷，同时降低受载时的应力集中系数，提升构件的疲劳寿命；非承载区域的壁厚做了适度减薄，在保证整体结构刚度满足1.5倍额定载荷静强度要求、2倍额定载荷冲击载荷要求的前提下，尽可能降低构件的整体重量，减少铰接点的无效负载。整个结构的外形轮廓充分考虑了铸造工艺的拔模需求，所有垂直于分型面的面都设置了1:50的拔模斜度，无需额外做工艺补正即可满足批量铸造的生产要求，后续仅需对铰接孔内表面、安装基准面做少量机加工即可达到装配精度要求，

　　加工工序少，生产效率高，适合批量配套应用。在实际选型应用时，需要根据铰接点的最大径向载荷、转动频率、工作环境的腐蚀等级匹配对应的材质，常规工况下采用HT200灰铸铁即可满足减震与耐磨需求，重载冲击工况下可替换为ZG270-500铸钢材质，腐蚀环境下可做镀锌或者喷塑表面处理，适配不同的工业应用场景。这类铰接支座的结构通用性较强，可通过调整孔位中心距、耳板厚度、整体尺寸形成系列化产品，覆盖不同载荷等级的机构连接需求，无需重新做整体结构设计，能够大幅缩短装备的研发设计周期，降低非标设计的时间成本。
