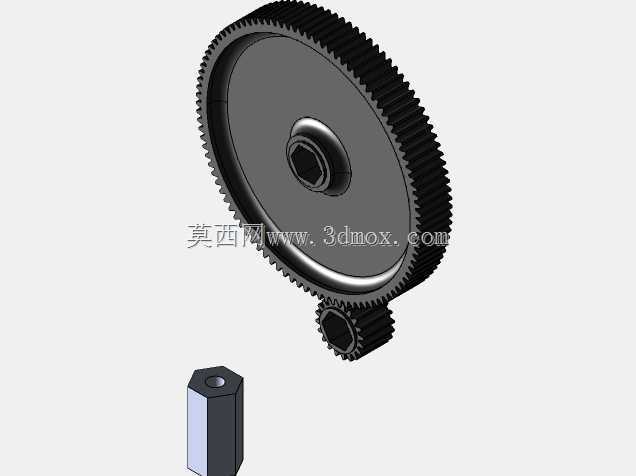

CA6140车床用六角空心支撑柱结构

　　在普通卧式车床的刀架辅助支撑、工装定位组件以及尾座附件的配套结构中，这类六角空心柱体是十分常见的受力构件，日常在车间做CA6140车床的工装改造、备件替换时，经常会遇到需要复刻或优化这类零件的场景。从实际使用场景来看，这类零件多数承担轴向承载、周向防转的双重作用，六角外形的设计并非随意选择，而是考虑到安装时无需额外加工防转平面，使用标准开口扳手即可完成锁紧操作，相比圆柱类支撑件，在狭小的机床内部安装空间里，六角结构的装夹便利性要高出不少，不需要额外预留整周的扳手转动空间，只需要留出60度的扳动角度即可完成紧固件的松紧操作，这在车床溜板箱周边、刀架下方这类管线密集、空间局促的安装位置里，优势十分明显。

　　从结构设计的思路来看，中心的通孔并非单纯为了减重，更多是兼顾穿装拉杆、输送润滑介质或者作为定位销的过孔使用，在CA6140车床的进给机构配套工装里，这类空心柱经常作为等高垫块使用，通孔可以让固定螺栓从中穿过，将柱体压紧在两个安装面之间，既可以保证两端面的平行度要求，又能让螺栓的锁紧力均匀作用在柱体的整个端面上，避免偏载导致的支撑精度下降。设计时柱体的六个侧面均为平面加工，相邻面的夹角严格控制在120度，对边尺寸的公差一般控制在h7级别，保证扳手卡入时没有过大间隙，避免锁紧时出现打滑磨损棱边的问题；两端面需要做磨削加工，平面度不低于0.02mm，端面与柱体轴线的垂直度控制在0.01mm/100mm以内，避免安装后出现倾斜，影响支撑的等高性。

　　从安装边界的角度考虑，这类六角柱的外接圆直径要比安装位置的预留孔径小0.2-0.5mm，既保证安装时可以顺利放入定位槽，又不会出现过大的径向窜动；中心通孔的直径一般比穿过的螺栓或拉杆大1-1.5mm，给安装时的位置微调留出足够余量，避免因为孔轴配合过紧导致装配困难。在实际使用中，这类柱体承受的主要是轴向的压应力，因此壁厚设计需要根据实际承载能力计算，一般在CA6140车床的常规工装使用场景下，壁厚不小于外接圆直径的1/5即可满足承载要求，不会出现受压变形的问题。另外六角结构的棱边需要做0.5mm的倒角处理，一方面是去除加工毛刺，避免安装时割伤操作人员，另一方面也能在放入安装槽时起到导向作用，不需要完全对准即可顺利滑入装配位置。

　　不同于标准的紧固件，这类六角空心柱的长度往往需要根据实际的安装间距定制，建模时需要优先保证两端面的平行度以及中心孔与外轮廓的同轴度，同轴度误差过大会导致穿装螺栓时出现别劲，长期使用会造成螺栓疲劳断裂，也会让支撑面的受力不均匀，出现局部压溃的问题。在车床的切削加工场景中，这类支撑件还需要具备一定的抗振性能，因此材质一般选择45号钢经调质处理，既保证足够的强度和硬度，又有一定的韧性，可以吸收切削过程中传递过来的振动，避免支撑出现松动。建模过程中可以先绘制六边形草图拉伸生成基体，再在中心位置切除拉伸生成通孔，最后对棱边和孔口做倒角处理，建模逻辑简单但需要严格控制各个形位公差，才能保证加工出来的零件满足实际装机使用要求，不会因为尺寸偏差导致装配失败或者使用中出现故障。
