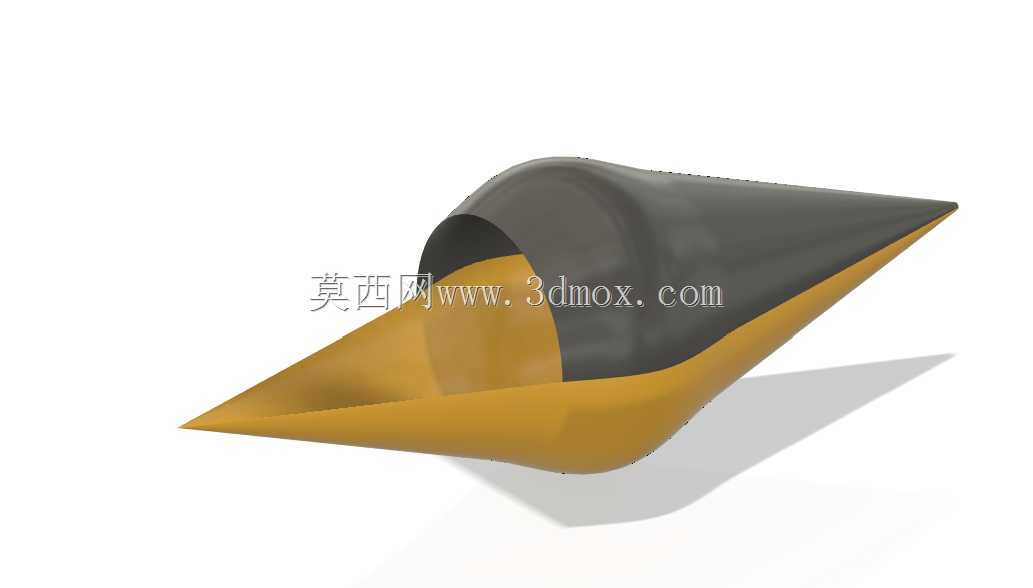

曲面堆焊异形导流结构件

　　这类带曲面堆焊层的异形构件，常见于物料输送系统的末端导流工位，尤其是在磨蚀性较强的散料输送场景中，比如矿山料流转接、粮食加工的料道导向、建材行业的粉料落料引导环节，普通直板结构的导流件在长期受物料冲刷时，拐角位置会快速出现磨损失效，而这种双曲面贴合的结构，能顺着料流的运动轨迹做平滑过渡，减少物料在构件表面的垂直冲击，把滑动摩擦的接触角度调整到15到25度的区间，大幅降低料流对构件表面的冲蚀速率。

　　从结构功能上看，构件的内层曲面为堆焊耐磨层，采用的是曲面随形堆焊工艺，堆焊层厚度沿着料流冲刷的核心区域做渐变加厚，在料流直接冲击的锥尖过渡位置，堆焊层厚度比非冲刷区域高出3到4毫米，而外层的基材曲面则承担结构支撑作用，采用等厚的曲面壳体结构，整体的锥角设计匹配常规落料溜管的出料角度，大端的开口尺寸适配主流直径300到400毫米的溜管对接接口，安装时可以直接嵌入溜管的末端法兰位置，不需要额外做变径转接，安装边界预留了12毫米的法兰搭接余量，现场安装时只需要沿着搭接边做环向密封焊接即可，不需要额外制作转接工装。

　　设计这类构件的时候，首先要考虑的是料流的运动轨迹拟合，不能直接用规则圆锥面做拼接，否则在两个曲面的交线位置会出现料流的紊流区，物料会在交线位置形成旋转冲刷，反而会加速局部磨损。建模时需要先提取溜管出料端的料流速度矢量，按照物料的抛落轨迹做曲面的引导线，再通过双引导线扫掠生成基础曲面，之后在曲面的内侧偏移出堆焊层的实体，偏移量根据不同区域的冲刷磨损速率做参数化调整，冲刷速率高的区域偏移量更大，避免堆焊层在短时间内被磨穿后露出基材。曲面的光滑度要控制在G2连续以上，不能出现局部的折棱或者凹陷，否则物料会在凹陷位置堆积，长期堆积的物料会结块后对后续通过的料流形成阻碍，甚至造成堵料故障。

　　外形尺寸上，构件整体的轴向长度控制在450毫米左右，大端的内径为320毫米，适配常规的300直径溜管插入安装，锥尖位置的收口尺寸为80毫米，能够把料流收拢成集中的束状，避免落料时出现物料四散飞溅的问题。安装边界方面，大端外侧预留了20毫米宽的法兰贴合面，贴合面的平面度控制在0.5毫米以内，保证和溜管法兰对接时不会出现缝隙漏料，构件的整体重量控制在18公斤左右，单人即可完成现场的安装对位，不需要额外的吊装辅助。

　　实际使用中，这类堆焊曲面构件的使用寿命比普通的直板焊接溜管末端高出4到6倍，因为曲面的导流作用让料流始终沿着构件表面顺滑通过，没有硬性的冲击拐点，堆焊层的高耐磨特性也能承受高硬度物料的长期冲刷，比如在输送石英砂、矿渣这类高磨蚀性物料时，普通钢板制作的导流板往往1到2个月就会被磨穿漏料，而这种带随形堆焊层的曲面构件可以连续使用8个月以上不需要更换。另外，曲面的一体成型结构避免了多块板材拼接带来的焊缝磨损问题，传统拼接结构的焊缝位置往往是最先失效的点位，因为焊缝的余高会扰乱料流轨迹，形成局部的涡流冲刷，而整体曲面加内侧堆焊的结构没有多余的拼接焊缝，整个过流面都是连续光滑的，从根源上消除了焊缝位置的失效隐患。

　　建模过程中需要注意堆焊层和基材的结合面处理，不能直接把两个实体做布尔合并，要考虑堆焊工艺的熔深要求，结合面要做粗糙化的纹理处理模拟实际堆焊的熔合界面，避免后续做有限元磨损分析时出现结合面分层的计算误差。另外，曲面的壁厚要做均匀性检查，尤其是锥尖位置的曲率变化较大，堆焊层的厚度不能出现突变，否则堆焊施工时会因为厚度差过大出现应力集中，导致堆焊层冷却后出现开裂脱落的问题。在做结构校核时，要重点验算锥尖位置的刚度，因为锥尖位置是料流冲击力最集中的区域，要保证在满负荷料流冲击下，锥尖的变形量不超过1毫米，避免变形后曲面轮廓偏离设计的料流轨迹，影响导流效果。
