双滑轮起重吊钩起升吊具结构

　　该起升吊具为起重作业场景下的核心受力执行部件，主要配套桥门式起重机、移动式汽车吊、小型工程卷扬设备使用，直接承担被吊重物与起升钢丝绳之间的载荷传递作用，是起重作业环节中连接动力输出端与被吊载荷的关键结构。从实际作业场景来看，这类双滑轮结构的吊钩组常应用在1-5吨级的中小吨位起升工况中，覆盖车间内工件转运、仓储货物装卸、小型工程现场物料吊装等常见作业场景，相比单滑轮吊钩组，其钢丝绳缠绕倍率更高，同等卷扬牵引力下可承载更大额定起重量，同时能降低单根钢丝绳的受力载荷，延长钢丝绳使用寿命。

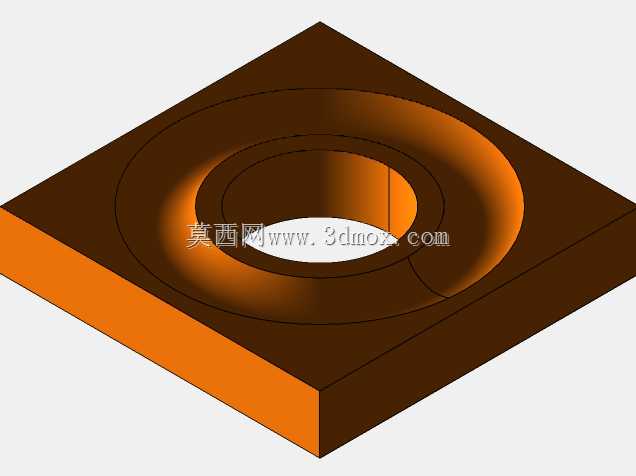

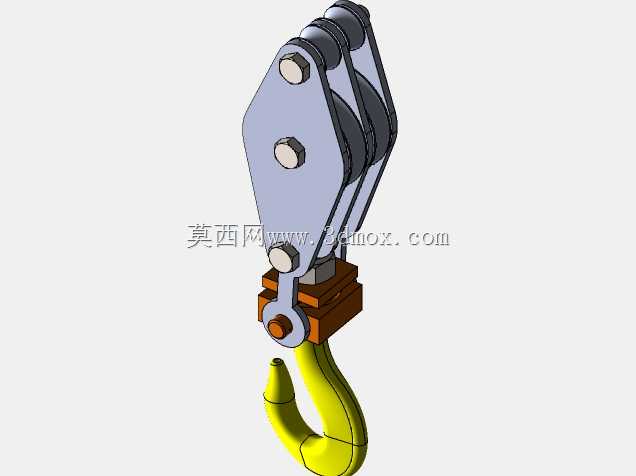

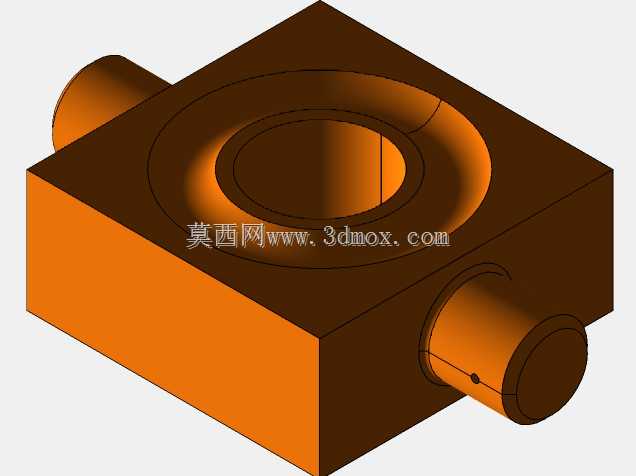

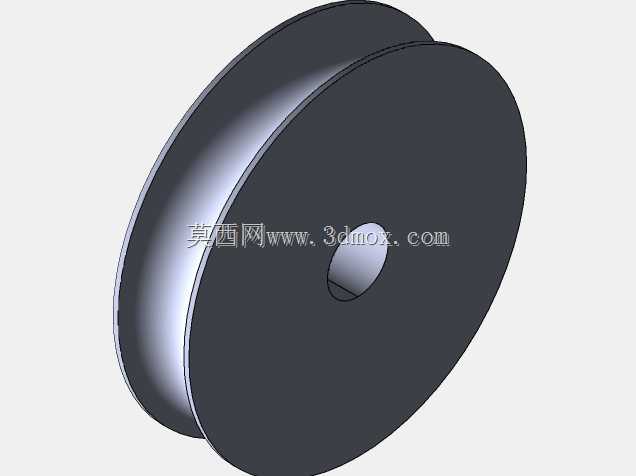

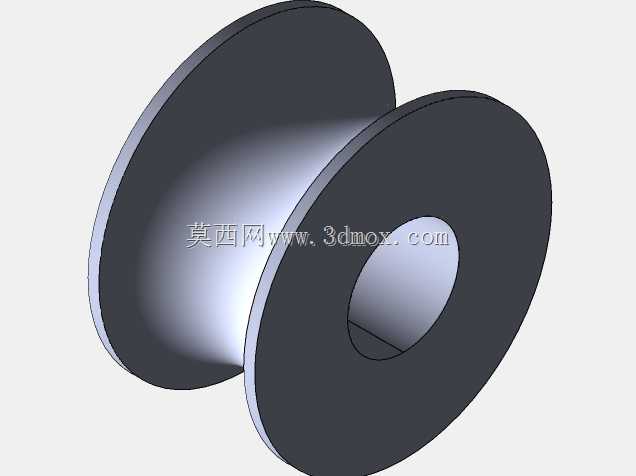

　　结构设计上，整套吊具采用模块化装配思路，上部为双滑轮安装架，两块对称布置的侧板通过三根销轴完成定位锁紧，两根销轴作为滑轮的转动支撑轴，两端采用六角螺母配防松垫片锁紧，避免作业过程中销轴窜动脱出；最下方的销轴用于连接吊钩横梁与上部滑轮架，横梁下方设置推力轴承结构，可实现吊钩360度水平回转，方便吊装作业时调整被吊物的朝向，无需额外扭转钢丝绳即可完成对位操作。滑轮采用带圆弧绳槽的铸造滑轮结构，绳槽曲率与常规起重钢丝绳直径匹配，可避免钢丝绳在绳槽内出现挤压变形、异常磨损问题，两块侧板外侧预留有挡绳结构安装位，可加装挡绳杆防止钢丝绳从滑轮槽内脱出引发作业风险。

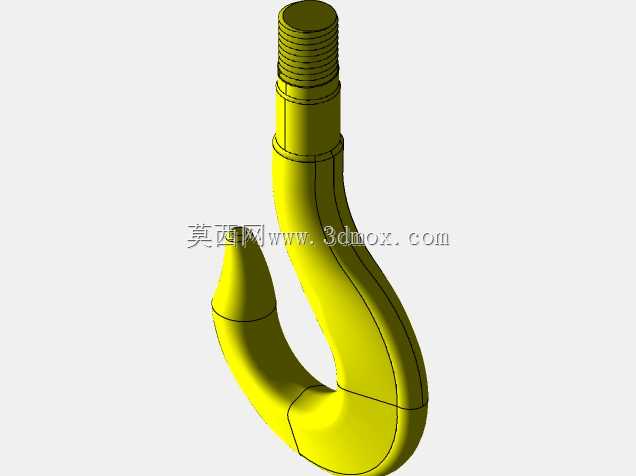

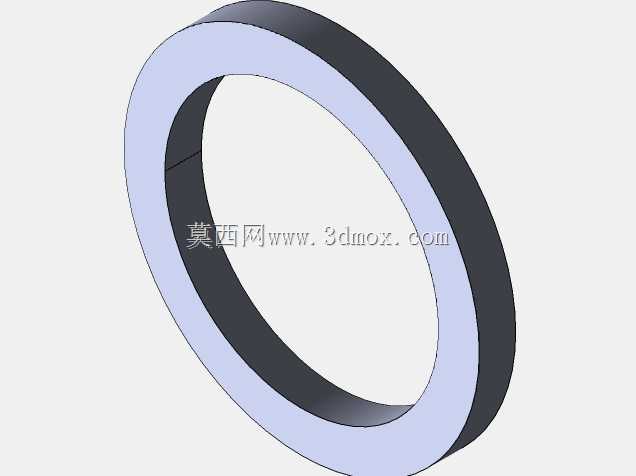

　　下部吊钩采用锻造钩头结构，钩身带有安全锁扣安装位，作业时加装防脱锁扣可避免吊索具从钩口意外滑出，钩身与横梁连接位置设置有防尘密封结构，可阻挡作业现场的粉尘、碎屑进入推力轴承间隙，保证吊钩回转动作顺畅，减少轴承磨损卡滞问题。从安装边界来看，整套吊具上部滑轮架的两个滑轮中心距、侧板开孔位置均匹配对应吨位起重机的钢丝绳缠绕路径设计，安装时无需对原有起重机的起升卷扬系统做改造，只需按照穿绳要求将钢丝绳依次绕过两个滑轮，固定好绳端即可完成装配；钩头的开口尺寸、钩身深度适配常规卸扣、吊装带、钢丝绳索具的连接尺寸，可直接搭配市面通用的吊装索具使用，无需额外定制转接件。

　　设计过程中重点考量了受力传递路径的合理性，所有载荷从被吊物传递至钩头后，经吊钩横梁、下部连接销轴传递至两侧侧板，再通过上部两根滑轮销轴将载荷均匀分配到两个滑轮上，最终由缠绕在滑轮上的钢丝绳承担全部载荷，整个受力路径无应力集中拐点，所有销轴类零件均采用双剪切面受力设计，相比单剪切面结构承载能力提升一倍以上。侧板外形采用圆弧过渡设计，避免尖锐棱角在作业过程中剐蹭钢丝绳或作业人员，所有连接螺母均采用外露式设计，日常维护时可直接检查锁紧状态，无需拆解整体结构即可完成防松紧固操作。滑轮与销轴之间设置有自润滑轴套，日常作业无需频繁加注润滑脂即可保证滑轮转动顺畅，降低维护工作量，适配多粉尘、户外露天等维护条件有限的作业场景。整套结构没有冗余的复杂零件，所有零部件均为起重行业通用标准件，损坏后可直接采购同规格备件更换，无需单独定制加工，大幅降低后期运维成本。
