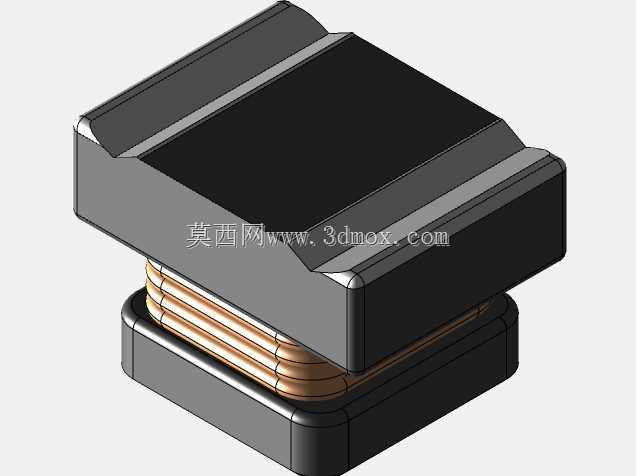

贴片式PDS618功率电感器三维结构

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计中，表面贴装功率电感是DC-DC转换回路、电源滤波链路里不可替代的被动元件，PDS618系列SMD功率电感的结构设计，完全围绕高密度贴装场景下的大电流承载需求展开。从实际选型应用来看，这类电感主要承担开关电源输出端的储能续流、输入输出回路的差模噪声滤波作用，在便携设备的电源管理模块、工控板卡的本地供电支路、车载娱乐系统的稳压回路中，都需要这类小体积、低剖面的贴片电感来替代传统插件电感，压缩板卡纵向占用空间，适配SMT回流焊的批量生产工艺。

　　从结构设计逻辑来看，这款电感采用屏蔽式绕线结构，外部的磁性屏蔽罩采用一体化成型的铁氧体材质，既可以将绕组产生的交变磁场约束在元件内部，降低对周边敏感器件如霍尔传感器、高精度ADC采样电路的电磁辐射干扰，也能提升元件本身的磁饱和电流阈值，避免大电流工况下电感量骤降导致的电源纹波超标。绕组部分采用多层平绕的漆包扁铜线，相比同线径的圆线绕组，扁铜线的槽满率更高，同等封装尺寸下可以实现更低的直流电阻，减少电感自身的导通损耗，降低长时间满载工作时的温升，适配板卡密闭空间内的散热条件。底部的电极采用端接式焊盘设计，焊盘覆盖范围延伸至元件侧面底部，在回流焊过程中可以形成更饱满的焊点，提升元件在PCB上的抗机械冲击能力，满足车载、工业场景下的振动测试要求。

　　在外形尺寸与安装边界设计上，这款电感的封装轮廓做了倒角处理，避免贴装过程中吸嘴取料时的边角卡滞，顶部的平整平面适配标准SMT贴片机的吸嘴吸附要求，取料公差控制在常规贴装设备的识别范围内。元件的高度方向做了低剖面优化，整体高度控制在主流薄型板卡的元件限高范围内，不会和设备外壳、屏蔽盖等结构件产生装配干涉。焊盘的尺寸设计完全匹配行业通用的SMD焊盘规范，设计PCB封装时不需要额外调整焊盘间距与宽度，可直接套用标准封装库参数，减少封装绘制的出错概率。绕组与磁芯之间做了绝缘包覆处理，避免绕组漆包线在生产、贴装过程中出现划伤导致的匝间短路，端电极与绕组的连接部位做了加固处理，能够承受回流焊过程中的高温冲击，不会出现虚焊、脱焊的问题。

　　从实际工程应用的选型匹配角度，这类屏蔽式功率电感的磁路闭合设计，相比开磁路的工字电感，在同等电感量、同等额定电流的参数下，占用的PCB面积更小，电磁泄漏更低，尤其适合高密度布板的便携设备、集成度较高的电源模块使用。在建模过程中，绕组的排布方式、磁芯的倒角尺寸、端电极的覆盖范围都严格按照实际量产元件的尺寸公差还原，可直接用于PCB布局的干涉检查、整机结构的装配仿真，也可以用于生产工艺的贴装模拟，验证吸嘴取料、回流焊过程中的元件姿态是否符合工艺要求。在结构设计验证阶段，导入该三维模型可以提前排查电感与周边电容、芯片、结构屏蔽件的空间间隙，避免打样后出现元件干涉、焊盘对齐偏差等问题，缩短板卡开发的迭代周期。
