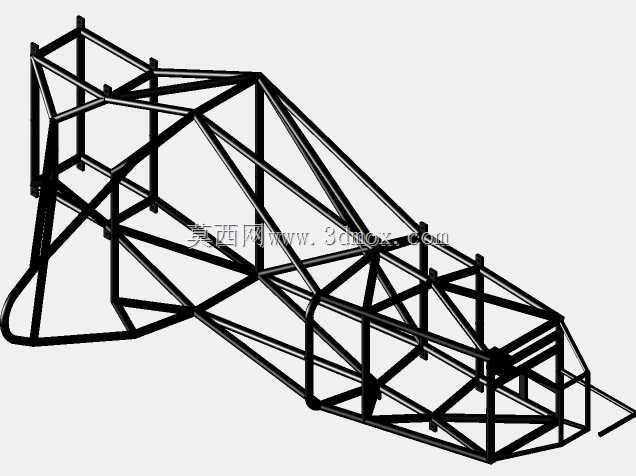

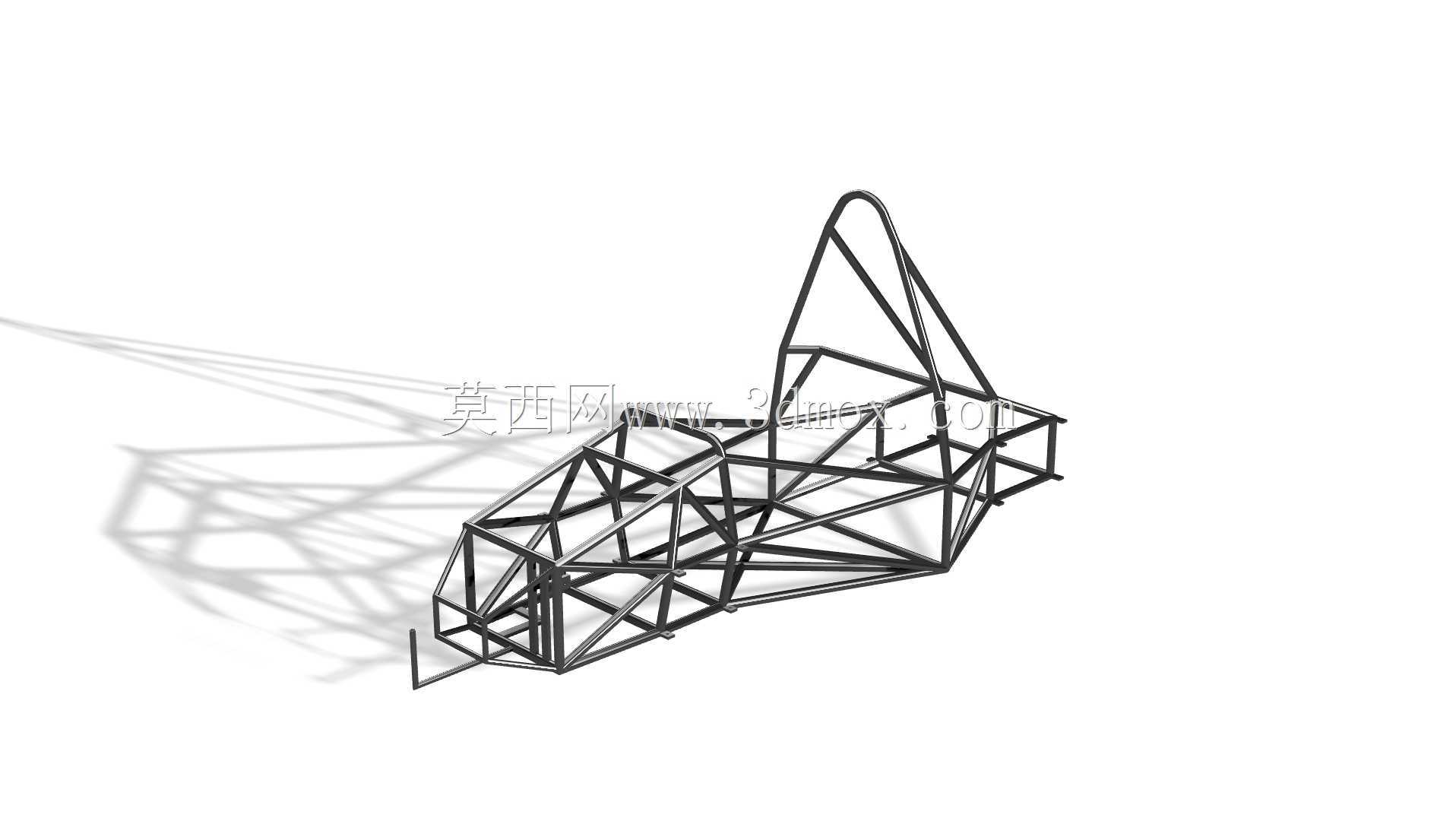

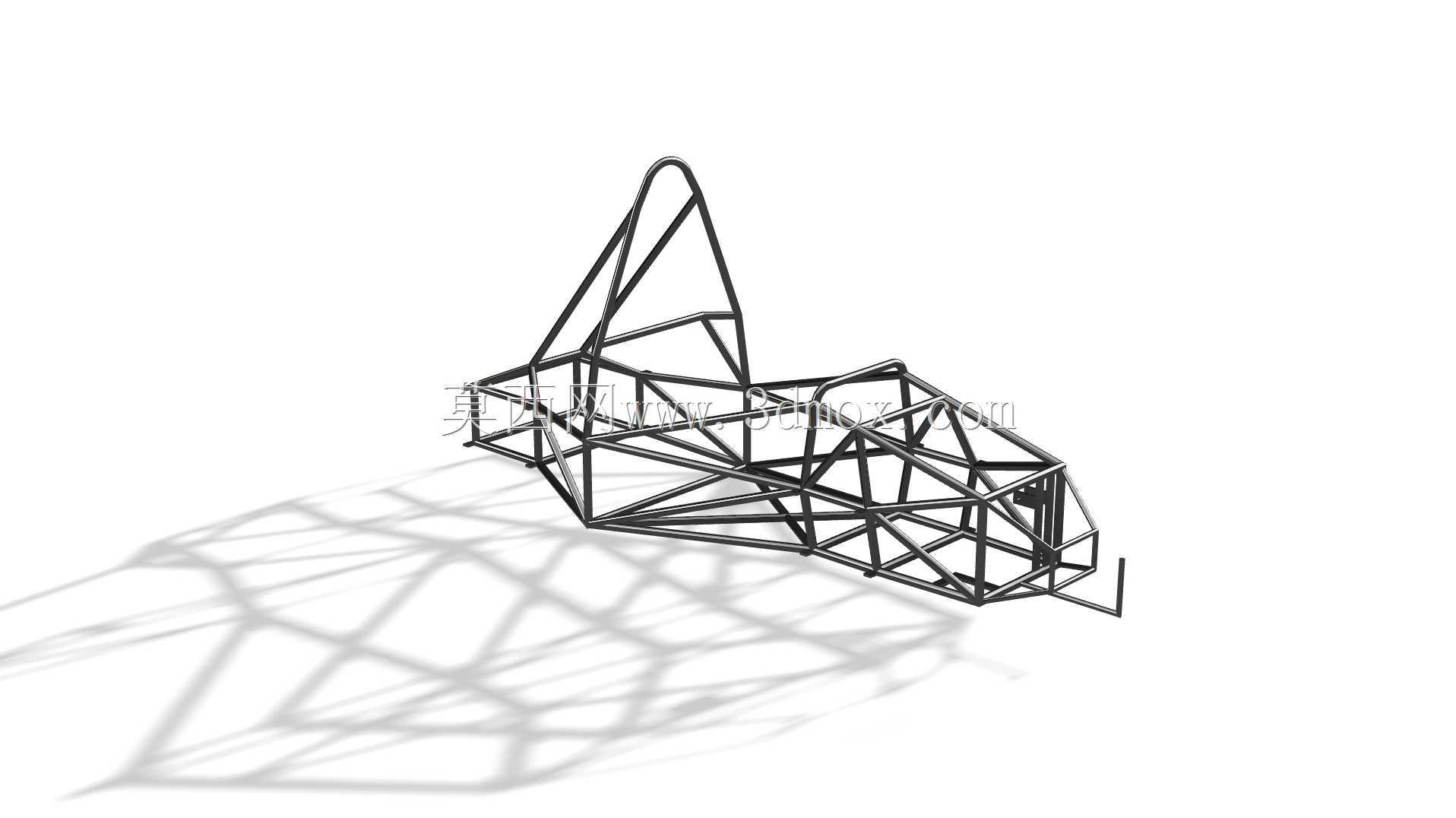

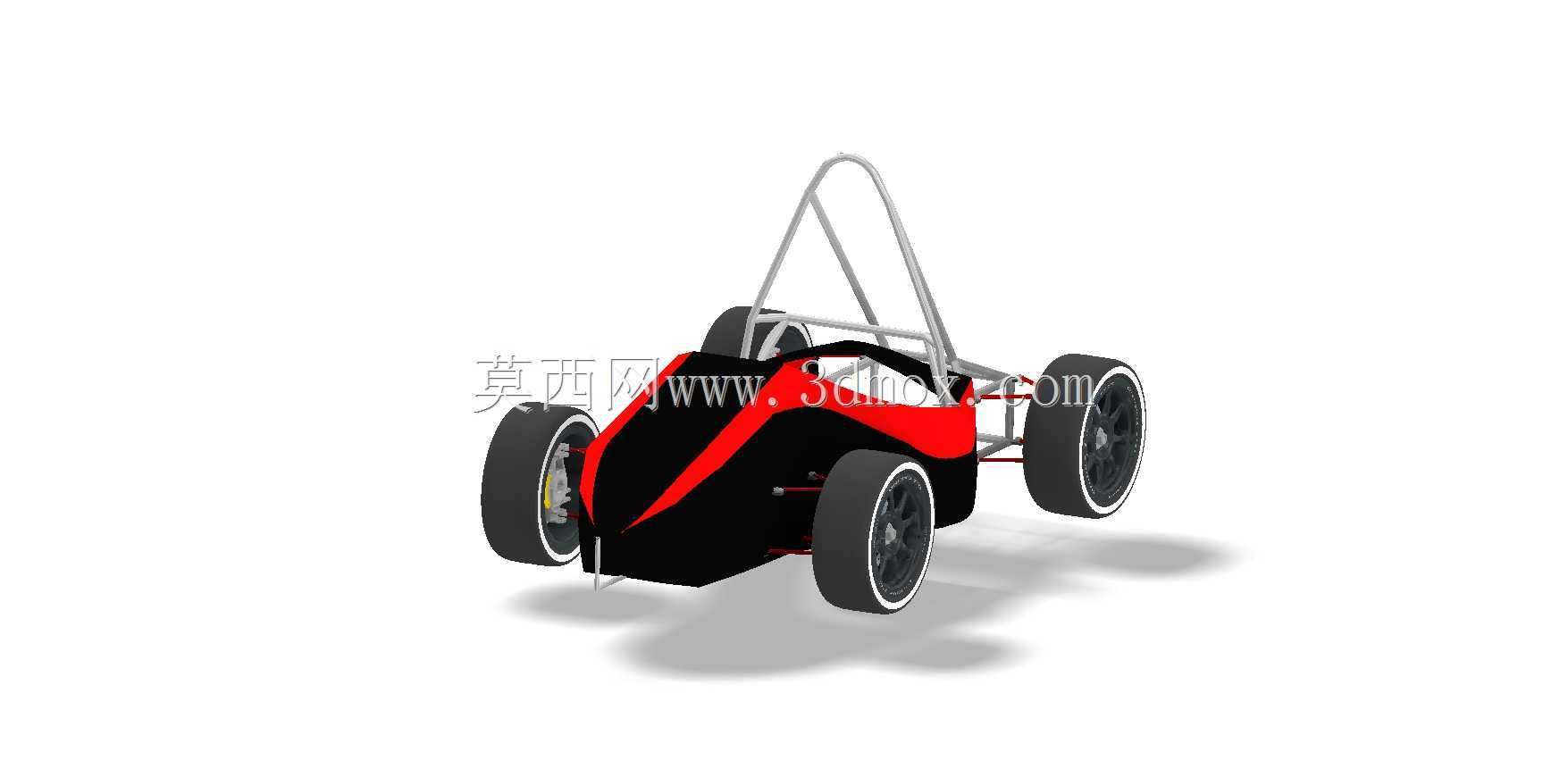

大学生电动方程式赛车钢管桁架车架结构

　　该结构为面向大学生电动方程式赛事打造的钢管空间桁架式车身承载框架，是整车所有子系统的安装基体与受力核心，所有悬架硬点、电池仓安装位、驾驶舱人机界面、动力总成固定点、碰撞吸能结构连接端都集成在这套桁架体系上，完全匹配赛事规则对车身结构的安全边界、人机空间、部件安装的硬性要求。从实际赛事应用场景来看，这类桁架结构需要同时兼顾多维度的性能需求：赛道高速过弯时要承受来自悬架的侧向冲击载荷，急加速与紧急制动时要传递纵向的惯性力与驱动力矩，发生正面、侧面碰撞时要通过预设的管材变形路径吸收冲击能量，避免驾驶舱出现侵入量超标威胁车手安全，同时还要为高压电池组、电机控制器、驱动电机等电动化部件预留足够的安装空间，满足高压系统的绝缘安全间隙要求。

　　设计过程中优先采用了空间三角形拓扑的桁架布局，所有管材的连接节点都尽量布置在载荷传递的直接路径上，避免出现悬臂式的无支撑管材段，减少不必要的结构冗余重量。前舱区域的管材布局围绕前碰撞吸能盒的安装接口做了收敛设计，预留了吸能盒压溃变形的导向空间，避免碰撞时管材直接刺入驾驶舱；驾驶舱区域严格按照车手佩戴头盔后的坐姿轮廓、方向盘操作行程、踏板操作空间做了边界校核，主防滚环、前防滚环、侧边防撞结构的管材规格与连接角度都匹配侧向碰撞时的力传递需求，侧边防撞横杆的高度刚好覆盖车手躯干位置，能在侧面撞击时将载荷分散到整个桁架结构上，避免局部应力集中导致管材断裂。后舱区域围绕驱动电机、单级减速器、后轮悬架的安装硬点做了局部加强，

　　后悬弹簧阻尼器的上安装点采用了双管材交汇的节点设计，能将悬架传来的垂向冲击快速分散到周边桁架上，避免单点受力过大出现焊缝撕裂的问题。电池仓的安装框架集成在驾驶舱后方的桁架中段，上下层管材的间距刚好匹配标准模组的外形尺寸，预留了电池固定带的安装孔位与高压线束的走线路径，同时保证电池仓底部距离地面的高度满足赛事通过性要求，避免赛道颠簸时电池包底部剐蹭地面。整个桁架的管材连接全部采用相贯线焊接的设计，每根管材的端部都做了精准的相贯线切口，保证管材与管材之间是面接触而非点接触，提升焊缝的连接强度，所有外露的管材端部都做了圆弧收口处理，避免尖锐边角对车手、维修人员造成划伤。从安装边界来看，车架前部预留了前悬摇臂、转向拉杆、制动管路的安装空间，

　　前部最上端的管材位置不遮挡车手前方视野，满足赛事对前方视野角度的要求；车架两侧的侧边防撞结构外侧预留了车身覆盖件的安装卡扣位，覆盖件安装后不会超出赛事规定的整车宽度限制；车架后部的电机安装位周边预留了冷却管路、高压线缆的走线空间，避免运动过程中线缆与管材发生摩擦破损。车架底部的管材布局做了离地间隙校核，在整车满载、悬架压缩到极限行程时，底部最低的管材位置依然满足赛道通过性要求，不会在过坡、压过路肩时剐蹭地面。整个桁架结构在设计阶段就做了多工况的受力仿真校核，针对弯扭组合工况、碰撞工况、极限加速制动工况分别调整了局部管材的壁厚与管径，在保证结构强度、刚度满足赛事要求的前提下，尽可能降低结构自重，提升整车的功率重量比，帮助赛车在赛道上获得更好的加速、制动与过弯性能。这类钢管桁架结构相比单体壳车身，具备加工门槛低、维修方便、结构调整灵活的特点，非常适合学生赛事团队的加工条件与迭代需求，出现碰撞损坏后可以快速切割更换受损的管材段，不需要整体更换车身结构，能有效降低赛事过程中的维修成本与时间成本。
