非接触式磁吸安全开关三维结构设计

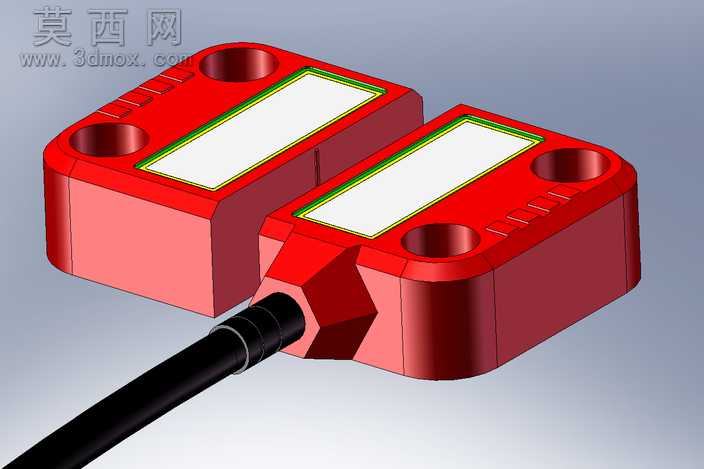

本作品为非接触式磁吸安全开关的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循工业安全配件的实际生产尺寸规范，对开关主体、感应模块、出线结构、安装定位孔等细节均做了1:1还原。模型渲染阶段采用哑光红塑料材质作为开关主体外壳材质，通过调整材质粗糙度、环境反射参数，还原工业级工程塑料的真实质感，感应标识区域采用半透明亮面材质搭配黄绿色封边，清晰区分功能区域，出线部位的黑色线缆采用橡胶材质，添加了线缆表面的防滑环纹细节，提升模型真实感。结构设计上，两个配对的开关主体采用对称式方正造型，边角做了圆润倒角处理，避免安装使用过程中出现锐边划伤风险，每个主体上设置两个沉头安装孔，可直接通过螺丝完成设备表面的固定安装，无需额外设计安装支架，适配多数工业设备的安全防护安装场景。设计思路围绕非接触式安全触发的核心需求，摒弃传统机械触点开关的易磨损、易积灰缺陷，采用磁吸感应触发原理，配对的两个模块无需物理接触即可完成安全信号的通断检测，可有效适配设备门体、防护栏等需要频繁开合的安全防护场景，模型内部预留了感应元件、线路板的安装腔体，出线部位做了防水密封结构设计，可满足车间多尘、轻度溅水的使用环境要求。建模过程中对所有配合面做了公差预留，确保实际生产装配时各部件可顺利组装，沉头孔的深度、孔径参数均符合国标紧固件的安装要求，标识区域的凹槽深度控制在0.2mm，可直接通过丝印或贴膜完成标识粘贴，不会出现标识凸起易磨损的问题。整体模型结构完整，无破面、无重叠几何体，所有特征均保留建模参数，可根据实际使用需求调整安装孔距、外壳尺寸、线缆长度等参数，可直接用于安全防护配件的结构验证、安装模拟以及产品宣传渲染使用。
