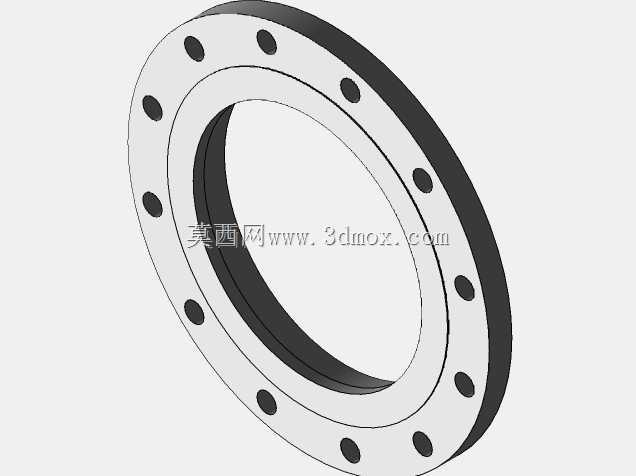

14英寸150磅级突面带颈钢制法兰

　　在石油化工、市政给排水、电力输配、暖通空调等涉及流体输送的工程场景里，法兰是管路系统中实现管段对接、设备与管路连接、管路附件拆装的核心承压连接件，本次涉及的14英寸公称通径、150磅压力等级的突面法兰，是中低压管路系统中应用范围极广的一类连接构件。从实际工程使用的角度看，这类法兰的核心作用是通过螺栓预紧力挤压密封垫片，在两个对接端面之间形成可靠的密封屏障，阻断管内流体的外泄路径，同时兼顾管路拆装的便利性，不需要对管段进行切割焊接即可完成局部管路的检修、阀门或仪表的更换作业。

　　设计这类法兰时，首先要匹配对应压力等级下的强度与刚度要求，150磅级对应的公称压力约为2.0MPa，设计过程中需要校核法兰盘在螺栓预紧力、内压推力共同作用下的偏转量，避免法兰盘刚度不足导致密封面压合力不均出现泄漏。法兰盘上的螺栓孔采用跨中布置方式，也就是螺栓孔中心与法兰轴线的连线均匀分布，且相邻螺栓孔的夹角一致，这种布置方式可以让密封面的压合力分布更均匀，避免局部区域压应力不足导致密封失效。突面密封面的结构设计是这类法兰的核心特征，密封面高出法兰盘基准面一定高度，表面加工粗糙度控制在合理区间，既可以保证垫片受压时的有效接触面积，又不会因为密封面过高导致垫片定位偏移，适配的垫片类型包括非金属平垫片、缠绕式垫片等多种常用密封件，可根据输送介质的腐蚀性、温度、压力参数灵活选择。

　　从安装边界来看，这类法兰的对接端需要与同压力等级、同公称通径的配对法兰尺寸完全匹配，螺栓孔中心圆直径、法兰盘外径、密封面直径、螺栓孔数量与孔径都需要符合对应标准的尺寸要求，安装时需要保证两个对接法兰的端面平行度偏差在允许范围内，螺栓紧固需要按照对角交替的顺序分步拧紧，避免单侧受力过大导致法兰变形。法兰的内孔直径与对接管道的通径保持一致，避免管路通径突变造成的流体阻力增大、局部紊流等问题，对于输送含固体颗粒的介质场景，这种等通径设计还可以减少介质在法兰位置的沉积，降低管路堵塞的风险。

　　在实际设备配套中，这类法兰常被用于离心泵出入口与管路的连接、换热器管程壳程的管路对接、大型储罐的进出口接管、市政供水主干管的管段连接等场景，相比焊接连接的管路，法兰连接的管路在后期运维时的拆装效率更高，不需要动用动火作业设备，在易燃易爆介质的管路检修场景中优势尤为明显。建模过程中需要重点关注几个容易出错的尺寸边界：首先是螺栓孔的位置度公差，必须保证螺栓孔中心在理论中心圆上的偏差不超过标准允许值，否则现场安装时会出现螺栓无法穿入的问题；其次是密封面的平面度要求，整个密封面的平面度偏差需要控制在很小的范围内，避免局部间隙导致密封失效；另外法兰盘背面与螺栓头、螺母接触的区域需要保证平整，避免螺栓紧固时出现偏载，导致螺栓受力不均断裂。

　　从结构受力的角度分析，法兰工作时承受的载荷主要来自三个方面：一是管内流体产生的内压，会在两个法兰对接面之间形成分离的推力，这个推力全部由连接螺栓承担；二是螺栓预紧时产生的压合力，这个力需要足够大，保证垫片在工作压力下始终保持足够的密封比压；三是管路系统传递过来的附加载荷，包括管路热胀冷缩产生的热应力、管路振动产生的交变载荷、设备运行时传递的震动载荷等，因此法兰盘的厚度设计需要兼顾强度与刚度，既不能因为厚度过大造成材料浪费、增加安装重量，也不能因为厚度不足导致法兰在载荷作用下发生塑性变形。这类突面法兰的密封面结构简单，加工难度低，安装对位方便，在中低压、温度不超过450摄氏度的管路系统中有着极高的应用普及率，相比凹凸面、榫槽面等密封面形式的法兰，突面法兰的加工成本更低，现场安装时的对位要求更低，更适合大口径管路的连接场景，14英寸的通径属于中大口径规格，这类规格的法兰在区域供热主干管、大型循环水系统、化工原料输送管路中十分常见。建模时还需要注意法兰与管道连接端的结构，如果是对焊法兰，连接端的坡口尺寸需要匹配对应壁厚管道的焊接要求，保证焊接时的焊透率，避免焊接缺陷导致的接口强度不足；如果是平焊法兰，连接端的内孔需要留出管道插入的间隙，间隙大小符合标准要求，既方便管道插入定位，又不会因为间隙过大导致焊接时焊瘤掉入管内影响介质流通。
