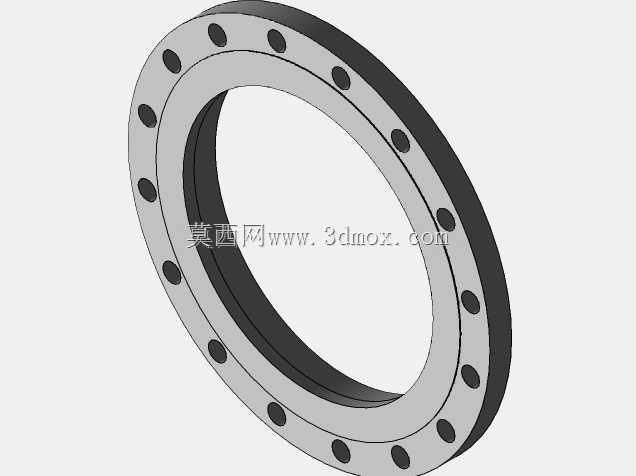

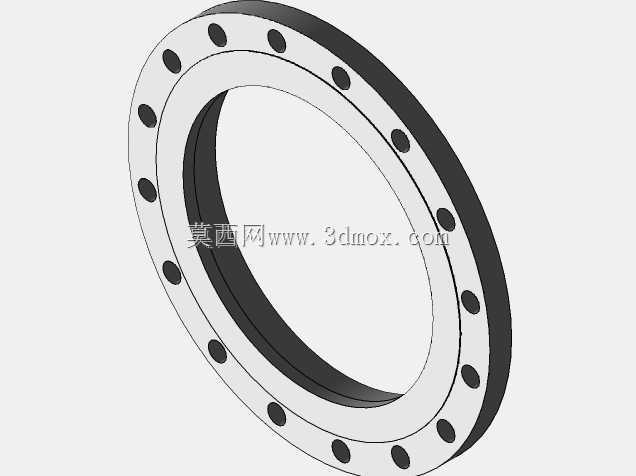

18寸150磅级突面板式钢制法兰

　　在石油化工、市政给排水、工业流体输送的管线布设场景中，法兰是实现管段之间、管线与设备之间可拆卸刚性连接的核心承压部件，本次呈现的突面板式法兰，适配18英寸公称通径的管线系统，压力等级对应150磅级，密封面形式为RF突面结构，是中低压流体输送管线中应用频次极高的连接构件。

　　从实际工程应用的角度看，这类法兰常被用在常温工况的水输送管线、低压蒸汽管线、压缩空气输送管网中，也可配套在泵阀进出口、压力容器接管位置，承担连接密封、载荷传递的作用。区别于对焊法兰的高承压适配性，板式平焊结构的法兰加工难度更低，现场安装对位更便捷，在压力等级不超过2.0MPa、介质无强腐蚀性的常规工况下，完全可以满足长期使用的密封与强度要求，综合施工与采购成本更具优势，是民用工业管线、普通工业生产管线布设时的首选连接构件。

　　设计这类法兰时，首先要匹配对应压力等级下的螺栓孔分布参数，150磅级的法兰螺栓孔采用跨中均布的排布方式，所有螺栓孔的中心圆直径、单孔直径、孔位角度公差都要严格匹配通用管线连接标准，避免现场安装时出现螺栓无法穿入、对位错位的问题。法兰本体的密封突面高度有明确的尺寸要求，突面表面需要加工出细密的水线纹路，用来增大与密封垫片之间的接触摩擦力，防止垫片在管线充压后出现侧滑移位，保障密封可靠性。法兰的内孔直径要与适配钢管的外径匹配，预留出平焊焊接的坡口间隙，现场安装时将钢管插入法兰内孔至预设深度后，在法兰内外两侧分别进行角焊缝焊接，即可完成法兰与管段的固定连接。

　　从安装边界来看，这类法兰的外径尺寸要满足螺栓安装的操作空间要求，现场布设管线支吊架时，需要在法兰连接位置预留足够的拆装余量，方便后期检修时拆卸螺栓、更换密封垫片。法兰的厚度参数经过强度校核，能够承受管线内压产生的轴向推力、管线运行时产生的振动载荷，避免长期受力后出现法兰变形导致的密封面泄漏。螺栓孔的数量与单孔直径经过匹配计算，配套对应强度等级的六角螺栓，按照对角顺序逐步拧紧螺栓，可让密封垫片受力均匀，避免局部压溃或者压合不足引发的泄漏问题。

　　在三维建模过程中，这类法兰的建模逻辑需要优先保证装配基准的准确性，以法兰密封面的中心作为装配原点，螺栓孔的阵列角度、中心圆尺寸需要严格对应标准参数，密封突面的水线可以采用螺旋切除的方式建模还原，焊接坡口的倒角尺寸也要符合现场焊接的工艺要求。建模时需要注意法兰两面的平面度公差，避免模型导入装配环境后出现配合面干涉、装配间隙异常的问题，对于法兰边缘的锐边，要按照工艺要求做小尺寸倒角处理，既符合实际加工的去毛刺工序要求，也能避免装配时锐边划伤施工人员、割伤密封垫片。

　　实际选型使用时，这类RF突面法兰通常配套非金属软垫片或者缠绕式垫片使用，突面结构的定位效果更好，垫片不会在安装过程中出现偏移，相比全平面法兰的密封适配性更强，在中低压工况下的密封冗余度更高。需要注意的是，这类板式平焊法兰不适用于高温高压、温度交变频繁的工况，在剧烈温度变化的场景下，平焊位置的角焊缝容易出现应力开裂，长期运行会引发泄漏隐患，这类场景下需要更换为对焊形式的法兰构件。而在常规的常温低压流体输送场景中，这类法兰的结构可靠性完全满足长周期运行要求，且安装效率更高，后期维护更换的成本更低，是工业管线连接体系中通用性极强的基础构件。
