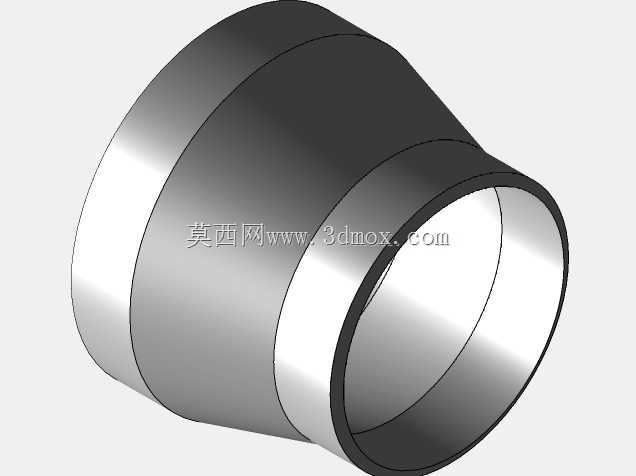

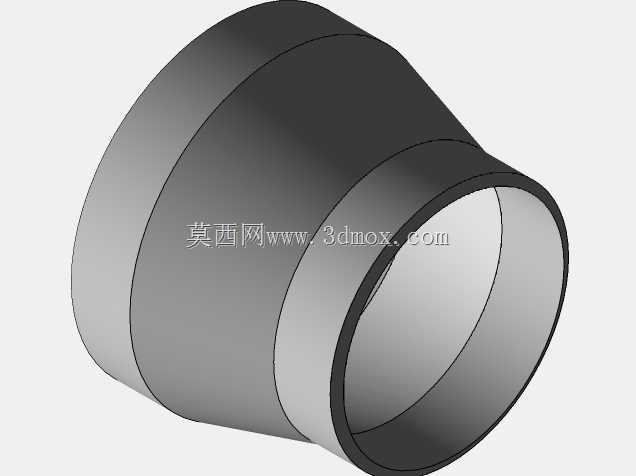

18寸转14寸SCH40同心异径管件结构

　　在石油化工、市政给排水、工业循环水、暖通空调等管路系统的布设过程中，经常会遇到不同管径管线衔接的需求，这时候异径管件就成了管路变径段的核心连接部件，本次涉及的同心异径结构，就是针对18英寸与14英寸公称通径、SCH40壁厚等级的管路对接场景设计的。这类同心异径件的核心作用，是在保证管路通流平滑过渡的前提下，实现两种不同管径管道的同轴连接，避免管路变径处出现流道突变引发的紊流、压损过大问题，尤其适用于对管路同轴度有要求的垂直布设管段、泵组进出口的垂直管段等场景，能减少介质流经变径段时的涡流损耗，降低管路振动与噪声的产生概率。从结构特性来看，该异径件采用同心缩径结构，两端的连接端面分别匹配18英寸、

　　14英寸SCH40等级的管道外径与壁厚，两端直边段预留了足够的焊接或法兰对接余量，过渡段采用平滑的锥面结构，锥度控制在合理范围内，既不会因为锥度过大造成流道突变，也不会因为锥度过小导致异径段长度过长、占用过多管路安装空间。设计过程中首先要匹配ANSI B16.9的管件尺寸规范，确定两端的外径、壁厚公差，过渡段的曲率变化要均匀，避免出现应力集中的折角位置，因为管路在运行过程中会承受介质压力、温度变化带来的热胀冷缩应力，还有管路自身的重量载荷，如果过渡段存在结构突变，很容易在压力波动、温度交变的工况下出现应力开裂，影响整个管路系统的运行安全。从安装边界来看，该异径件因为是同心结构，

　　安装时需要保证两端管线的同轴度偏差在管件允许的公差范围内，两端对接的管道坡口要和管件端部的坡口形式匹配，焊接作业时要保证焊缝的熔深符合压力管道的焊接要求，避免出现焊瘤、未焊透等缺陷影响通流效果。在实际工程应用里，这类SCH40壁厚等级的同心异径件，通常适配中低压的流体输送工况，不管是输送清水、循环冷却水，还是一般性的化工介质，都能满足常规的压力等级要求，和偏心异径件不同的是，同心异径件在水平管段使用时容易在变径处形成气袋或液袋，所以更多应用在垂直管段的变径位置，或者不需要考虑排气排液的水平管段，选型时需要结合管路的布设走向、介质特性、压力温度参数来确认适配性。建模过程中要严格控制两端直边段的长度、过渡锥面的轮廓度，

　　还有整个管件的圆度公差，因为管件的圆度偏差会直接影响现场对接的焊缝质量，如果端部圆度超差，现场安装时就需要强行组对，会给焊缝带来额外的装配应力，后续运行过程中很容易出现焊缝泄漏的问题。另外，管件的内壁过渡要保证平滑，不能有凸起、凹陷等缺陷，否则介质流经时会在这些位置形成冲刷，长期运行会造成局部壁厚减薄，缩短管件的使用寿命，尤其是输送带有固体颗粒的介质时，内壁的平滑度直接影响管件的耐冲刷性能。
