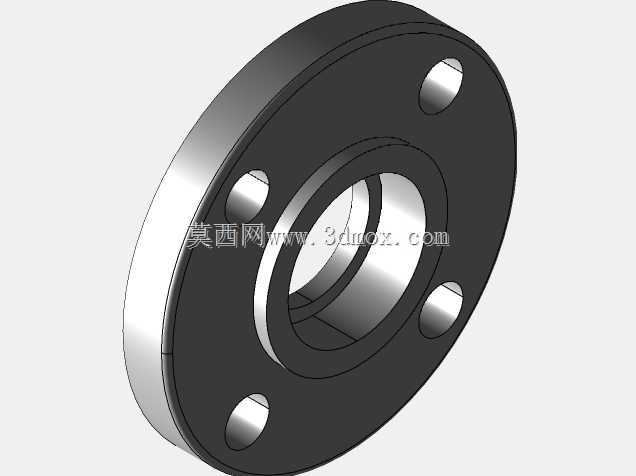

1.5寸150磅突面钢制管法兰结构

　　在石油化工、市政给排水、常规工业流体输送的管路系统里，法兰是实现管段之间、管路与阀门/泵体/仪表等设备之间可拆卸连接的核心承压部件，这款1.5寸公称通径、150磅压力等级的突面法兰，适配常规中低压常温流体输送工况，在民用供水、常规化工介质输送、普通压缩空气管路、循环冷却水系统中都有广泛应用，不需要面对高温高压强腐蚀的极端工况，是管路布设里用量极大的通用连接构件。

　　从实际使用的功能逻辑来看，这款法兰的核心作用是通过螺栓预紧力，挤压两侧法兰密封面之间的垫片，实现管路连接位置的静密封，同时保证管路的同轴度与结构强度，避免介质泄漏，也方便后期管路检修、设备更换时的拆卸作业，不需要对整段管线进行切割焊接，大幅降低运维阶段的施工成本。

　　设计层面，这款法兰采用突面密封结构，也就是RF密封面，密封面为凸起的平整环形面，加工时需要保证密封面的平面度与表面粗糙度，适配非金属软垫片、缠绕式垫片等常规密封件，相比凹凸面、榫槽面密封结构，加工难度更低，安装对中要求更宽松，现场施工容错率更高，非常适合通用工况的批量使用。法兰本体采用圆盘式结构，中心为流体通孔，通孔直径匹配1.5寸公称通径的管路内径，保证介质流通时不会出现通径缩颈带来的流阻增大问题，避免介质在连接位置出现紊流、压损过大的情况。

　　法兰盘上均匀布设4个螺栓通孔，孔位沿法兰圆周均布，孔的直径匹配对应压力等级的螺栓规格，安装时螺栓从一侧穿入，另一侧加装平垫、弹垫后拧紧螺母，拧紧过程需要遵循对角分次拧紧的工艺要求，保证各个螺栓的预紧力均匀，避免单侧受力过大导致法兰翘曲、密封失效泄漏。法兰的密封面凸台高度符合对应压力等级的标准尺寸，既能够保证垫片安装时的定位，不会在螺栓预紧时出现垫片偏移，也不会因为凸台过高导致螺栓预紧行程不足、密封比压不够的问题。

　　从安装边界尺寸来看，这款法兰的外径、螺栓孔中心圆直径、密封面直径、法兰厚度都严格匹配150磅压力等级的法兰尺寸标准，能够和同压力等级、同通径的其他法兰、阀门、设备接口实现完全互换，不需要额外加工适配，现场安装时只需要保证两侧法兰的密封面平行、同轴度偏差在允许范围内，搭配对应规格的密封垫片即可完成安装。法兰的厚度经过强度校核，能够承受150磅等级下的管路内压、螺栓预紧力以及管路运行时的轻微振动载荷，不会在长期使用过程中出现法兰变形、开裂的问题。

　　建模过程中，优先保证各个配合尺寸的精度，螺栓孔的位置度、密封面的平面度、中心通孔的同轴度都按照实际加工的公差要求进行建模还原，能够直接用于管路布设的装配模拟、干涉检查，也可以作为加工出图的基础模型使用，避免设计阶段出现尺寸错配导致的现场安装问题。在实际选型使用时，需要注意确认管路的设计压力、设计温度以及输送介质的腐蚀性，匹配对应的法兰材质与密封垫片类型，这款法兰的结构形式适配普通碳钢、不锈钢等多种常用法兰材质，能够根据实际工况需求选择对应的毛坯材料进行加工，不需要调整整体结构尺寸。

　　日常运维过程中，这类法兰的检查重点是密封面位置是否有介质渗漏、螺栓是否出现预紧力松弛，尤其是管路系统经历温度波动、压力波动之后，需要对螺栓预紧力进行二次校核，避免长期运行后出现泄漏问题。相比焊接式的管路连接，法兰连接的可拆卸特性，让管路系统的后期改造、设备更换更加便捷，在需要经常拆装维护的管路段，这种连接形式的优势尤为明显。
