带弯槽卡扣式连接固定异形结构件

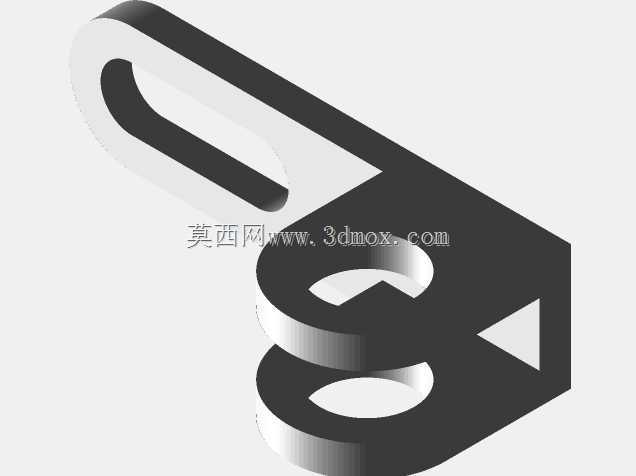

　　这类带弧形弯槽的卡扣式异形结构件，常出现在小型工装快换机构、3D打印原型验证、轻型输送线的附件快装场景中，核心作用是实现无紧固件的快速卡接定位，减少装配环节的螺丝、销钉使用，在需要频繁拆装更换附件的工位上，能大幅缩短换型调整的时间。从结构设计逻辑来看，主体的方块基座是整个零件的安装基准，所有功能结构都围绕这个基座展开，基座上预留的三角镂空并非单纯的减重设计，实际是为了在注塑或者3D打印成型时，减少厚壁区域的材料堆积，避免冷却过程中出现缩痕、翘曲变形，同时这个三角缺口也能作为安装时的防呆定位特征，和配对安装座上的凸台配合，防止零件装反。延伸出来的弯臂部分做了等厚度设计，厚度控制在和基座壁厚一致的水平，保证卡扣卡入时的弹性变形量均匀，

　　不会因为局部壁厚过薄出现断裂，也不会因为壁厚过厚导致卡接力过大，拆装费力。弯臂末端的圆弧过渡是整个结构的应力释放关键，直角过渡的话在反复卡扣变形时，应力会集中在弯折根部，很容易出现疲劳断裂，采用大圆弧过渡后，应力会沿着圆弧面均匀分散，能提升至少三倍的反复拆装使用寿命。弯臂内侧的弧形槽是和配对圆柱轴配合的卡接面，槽的弧度做了略小于半圆的设计，卡入后能产生足够的抱紧力，同时槽口做了15度的导入倒角，安装时不需要精确对准，顺着倒角就能顺利滑入卡接位置，降低装配对位的精度要求。基座下方的双层环形凸台，是和安装座上的定位孔配合的定位结构，两层凸台之间的凹槽是卡接到位的限位结构，当凸台完全插入安装孔后，孔内的弹性卡爪会卡入这个凹槽，实现轴向的固定，不会因为设备运行的振动出现松脱。从安装边界来看，整个零件的外接矩形轮廓控制在较小的尺寸范围内，安装时只需要在配对基座上加工对应直径的定位孔，以及和弯臂弧度匹配的避让槽即可，不需要额外预留太大的操作空间，适合在紧凑的设备内部布局使用。设计这类零件的时候，首先要确定卡接对象的轴径尺寸，根据轴径来调整弧形槽的直径，保证过盈量在0.1到0.2毫米之间，过盈量太小卡接不牢容易脱落，过盈量太大则会导致装配困难，甚至弯臂变形超过弹性极限出现塑性变形。其次要核算弯臂的长度和厚度比例，根据所选材料的弹性模量来调整，比如用PLA材料3D打印的话，弯臂的长厚比控制在8:1左右比较合适，既能保证足够的弹性变形量，

　　又不会因为刚性不足导致卡接后晃动。另外基座的厚度要保证足够的刚性，在卡接受力时不会出现变形，一般基座厚度设置为弯臂厚度的1.5倍以上，就能满足大部分场景的使用需求。在实际的机床加工场景中，这类结构件也常作为夹具上的快速压头附件，针对小型轴类零件的快速装夹，不需要拧紧螺栓，只要把卡扣压入定位轴就能实现工件的压紧，适合小批量零件的快速装夹加工，能减少装夹辅助时间，提升加工效率。在3D打印的练习场景中，这类结构涵盖了薄壁、圆弧、镂空、凸台、卡扣等多种常见的建模特征，能很好地练习草图绘制、拉伸、切除、圆角等基础建模命令，同时打印完成后可以直接验证卡扣的配合效果，直观感受结构设计和实际装配性能之间的关系，帮助建模者理解弹性卡接结构的设计要点，

　　避免出现建模时尺寸合理但实际装配无法使用的问题。需要注意的是，这类卡扣结构如果用于有持续振动的工况，需要在弯臂侧面增加一个辅助的防脱凸点，卡接到位后凸点卡入配对件的凹槽内，避免振动导致卡扣自行松脱；如果用于有温度变化的场景，还要考虑材料的热膨胀系数，调整弧形槽的配合尺寸，防止温度升高后材料膨胀导致卡接过紧无法拆卸，或者温度降低后材料收缩导致卡接力不足松脱。整个零件没有复杂的曲面特征，所有结构都可以通过拉伸、切除、圆角等基础命令完成建模，建模过程中要注意所有特征的拔模角度，如果是用于注塑生产的话，外表面拔模角度设置为1度，内表面拔模角度设置为1.5度，方便脱模；如果是3D打印的话，悬空的弯臂部分如果没有支撑的话，需要调整打印方向，让弯臂的弧形面沿着打印层厚方向排布，减少支撑材料的使用，同时提升打印成型的表面质量。
