机用固定式台虎钳夹持工装结构设计

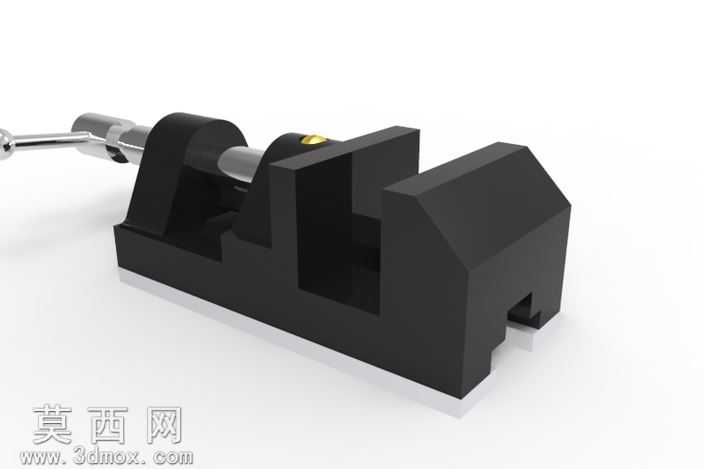

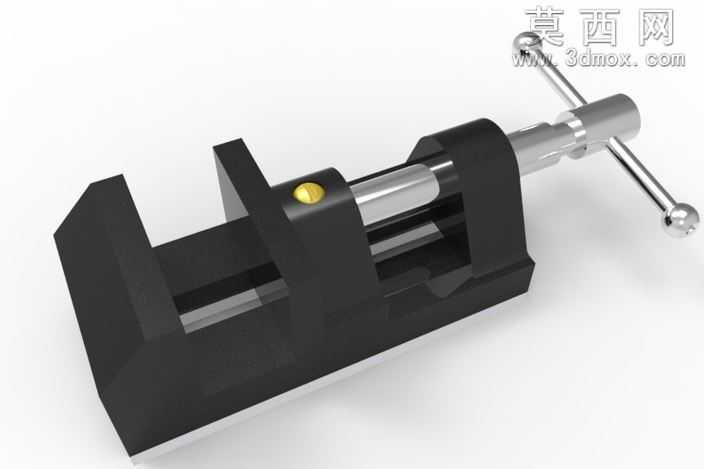

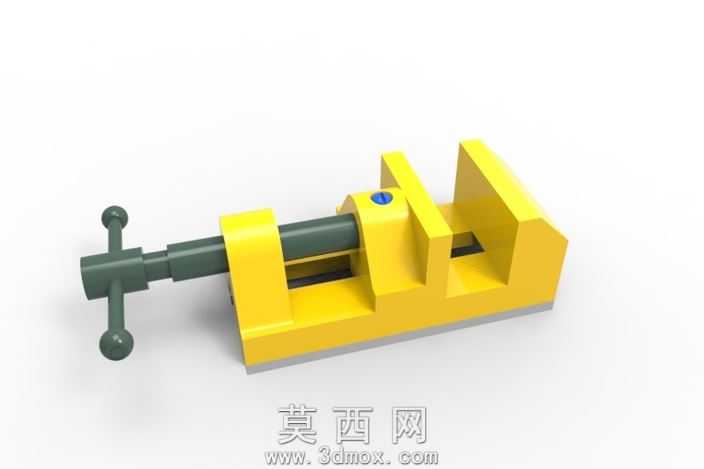

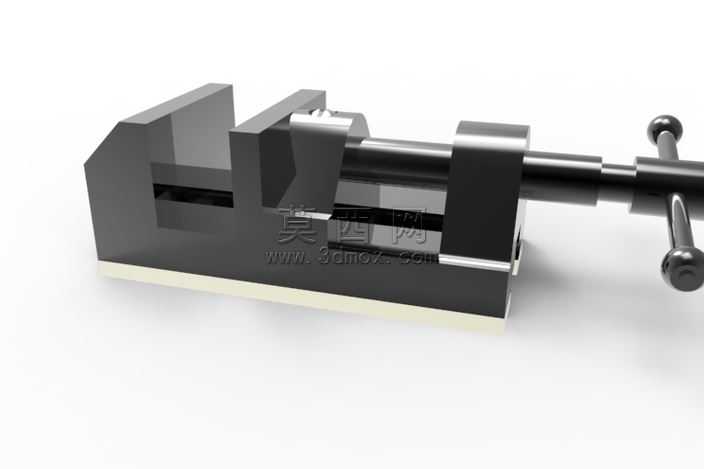

本模型为机加工场景常用的固定式台虎钳三维结构设计，整体采用参数化建模方式完成，在建模阶段优先梳理台虎钳的核心功能逻辑，将整体结构拆分为固定钳身、活动钳身、传动丝杆、摇动手柄、锁紧压块、导轨基座六大核心模块，每个模块单独完成草图绘制、特征拉伸与倒角处理，确保各部件的装配间隙符合实际工装的公差要求，避免出现干涉错位的问题。材质渲染阶段针对不同部件的使用场景匹配对应材质属性：固定钳身与活动钳身作为主要承载结构，采用铸铁哑光金属材质，还原铸造工件表面细微的颗粒质感，同时调整材质粗糙度参数避免过度反光；传动丝杆采用调质钢材材质，添加表面精磨后的金属光泽，体现传动部件的加工精度；摇动手柄采用球墨铸铁材质，手柄端部的握持球做圆角过渡处理，还原实际操作时的握持手感；锁紧压块顶部的紧固旋钮采用蓝色工程塑料材质，与黄色的钳身主体形成清晰的视觉区分，方便快速识别调节部件。结构设计上充分还原台虎钳的实际工作原理：固定钳身与底部基座为一体化结构，保证夹持作业时的整体稳定性，活动钳身通过内嵌的导轨槽与基座配合，可沿丝杆轴向做平稳的直线往复运动，传动丝杆与活动钳身内部的螺母套配合，通过端部摇把的旋转运动转化为活动钳身的直线进给运动，实现对工件的夹紧与松脱，钳口位置预留了可更换钳口板的安装槽，可根据不同夹持需求更换光面、齿面或软质钳口，避免夹伤工件表面。设计过程中重点优化了丝杆传动的受力结构，在丝杆与固定钳身的连接位置添加了推力轴承接触面的结构示意，降低长时间重载夹持时的转动阻力，同时在活动钳身与导轨的配合面添加了润滑槽结构，方便日常维护时加注润滑油，延长工装的使用寿命。整体模型的比例严格参照实际工业级台虎钳的尺寸参数进行缩放，各部件的连接位置、活动行程均符合真实产品的设计规范，既可以作为机加工工装设计的参考案例，也可用于钳工实训教学的演示素材。
