高水头冲击式水轮发电机组核心部件结构

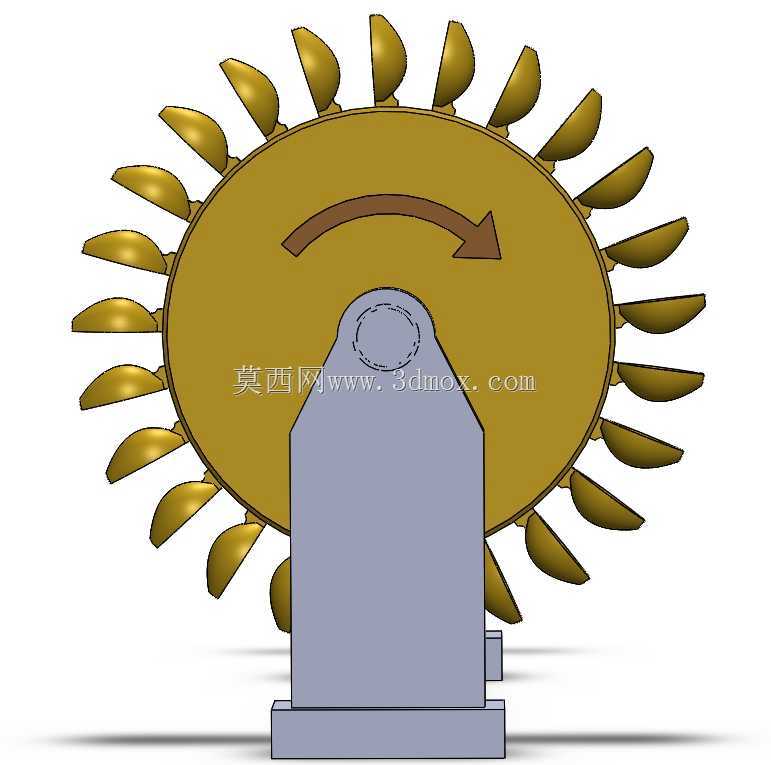

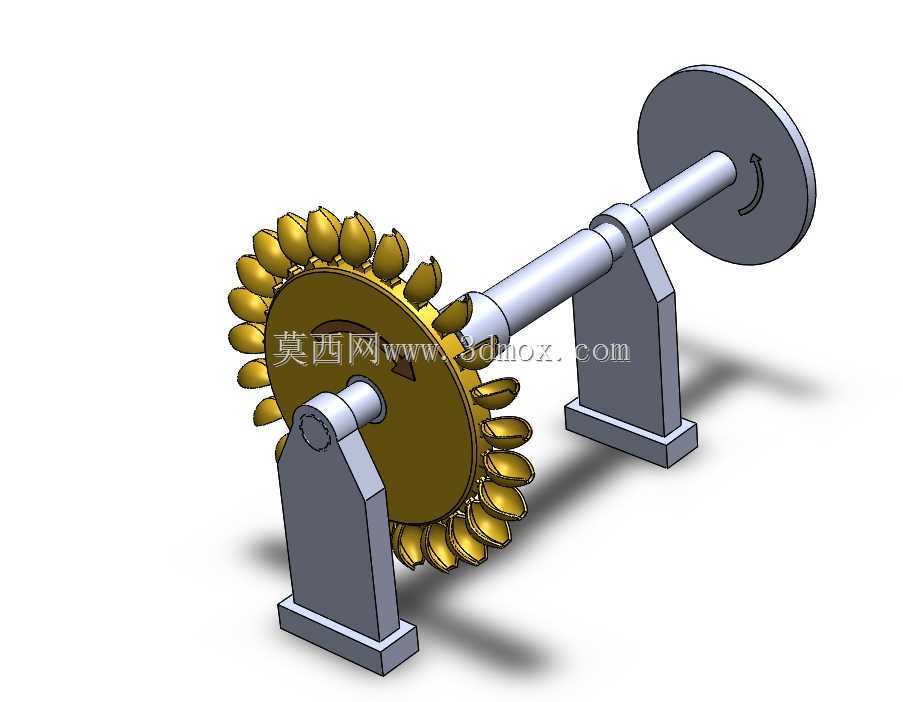

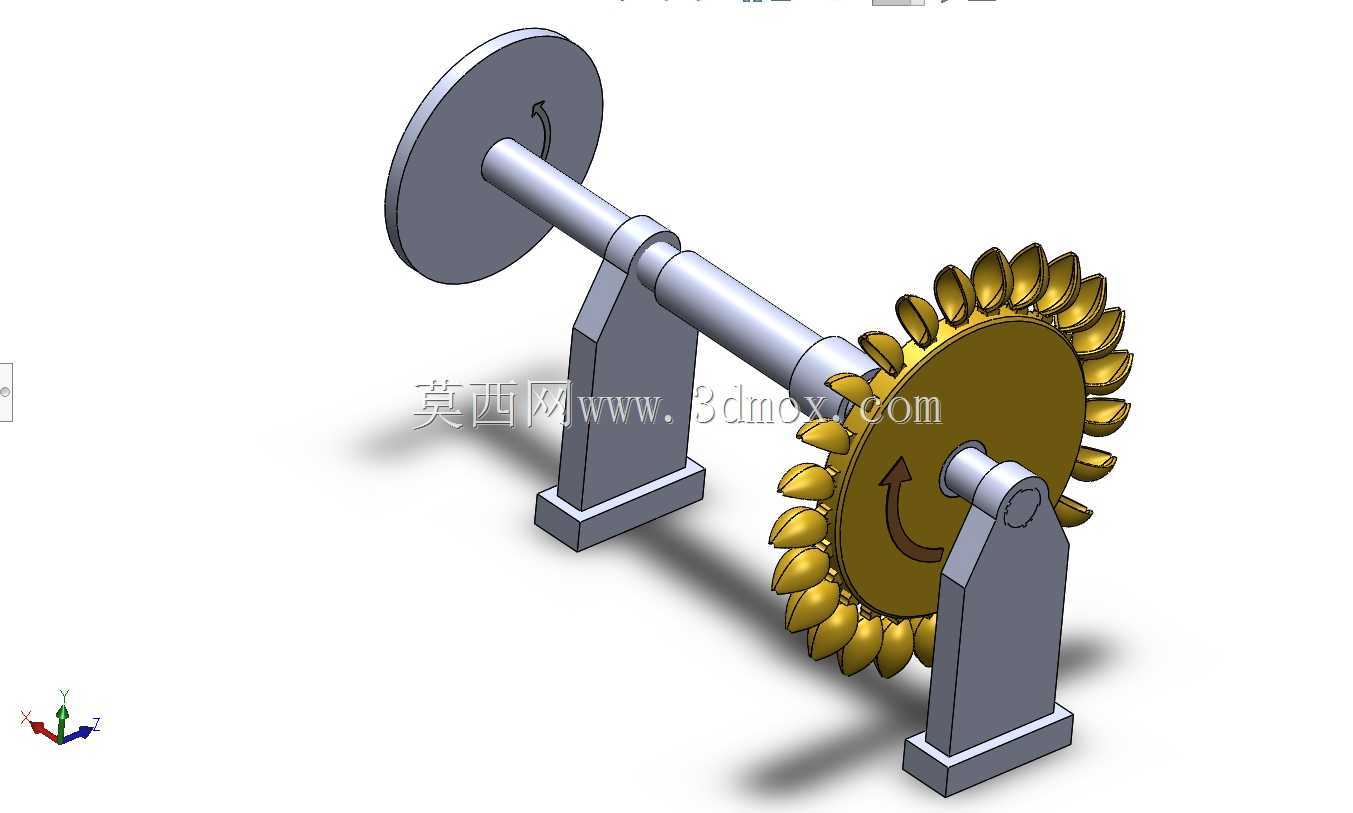

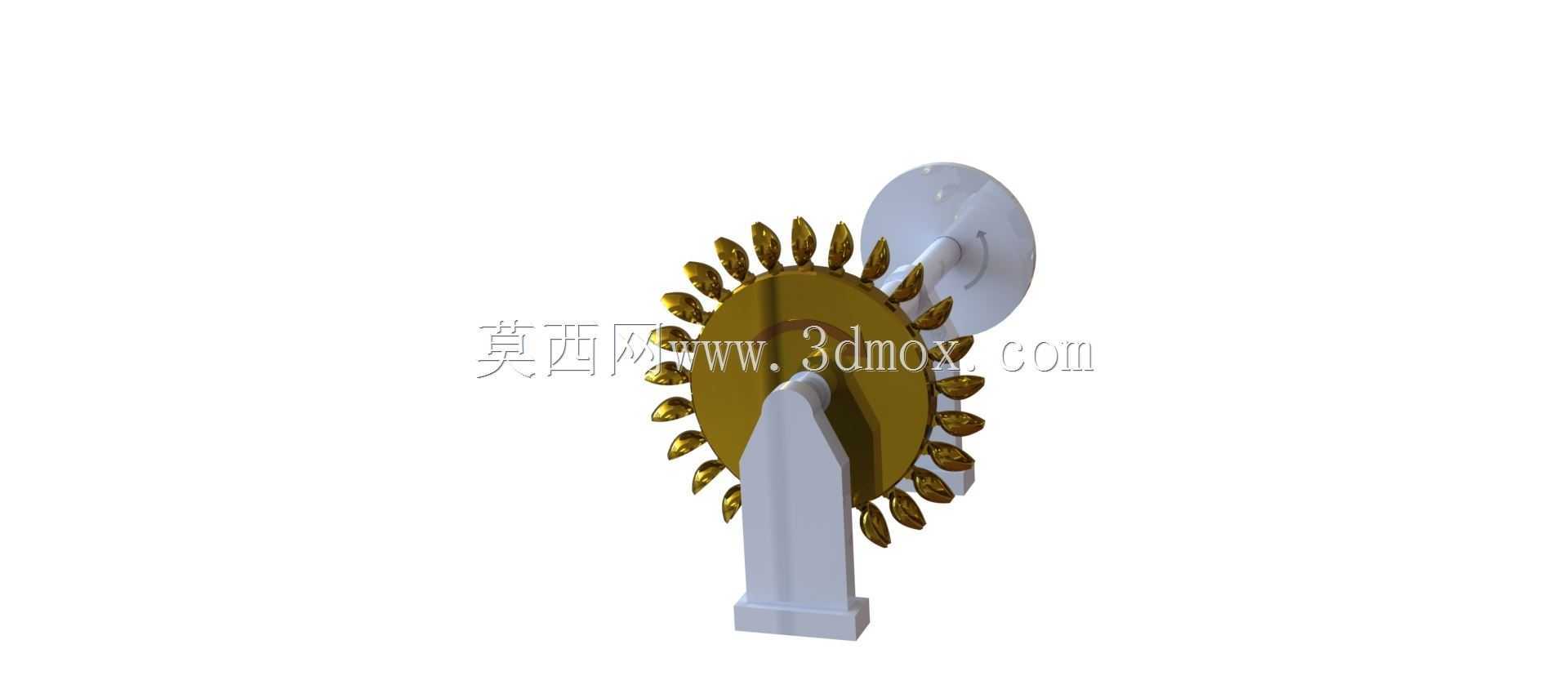

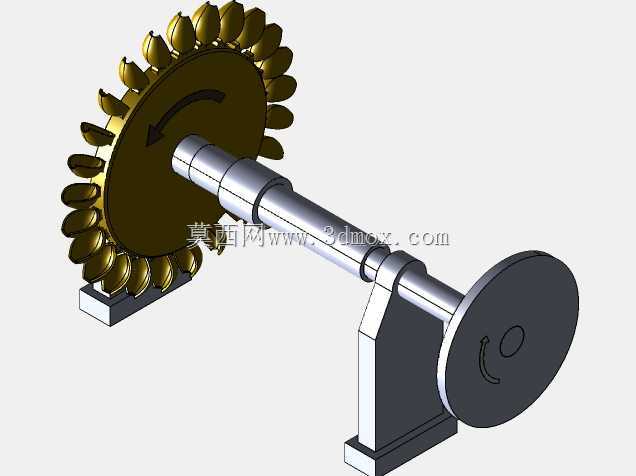

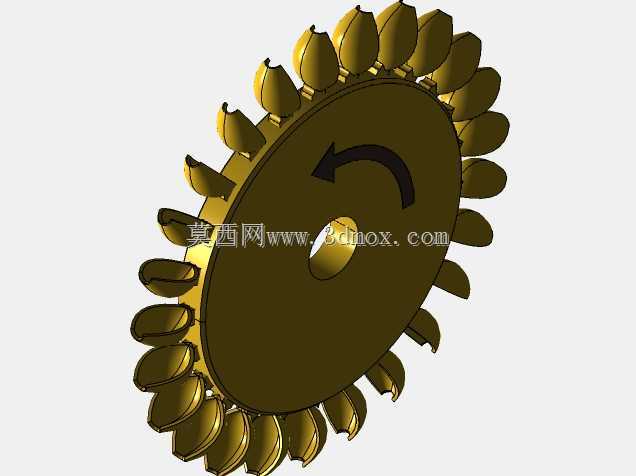

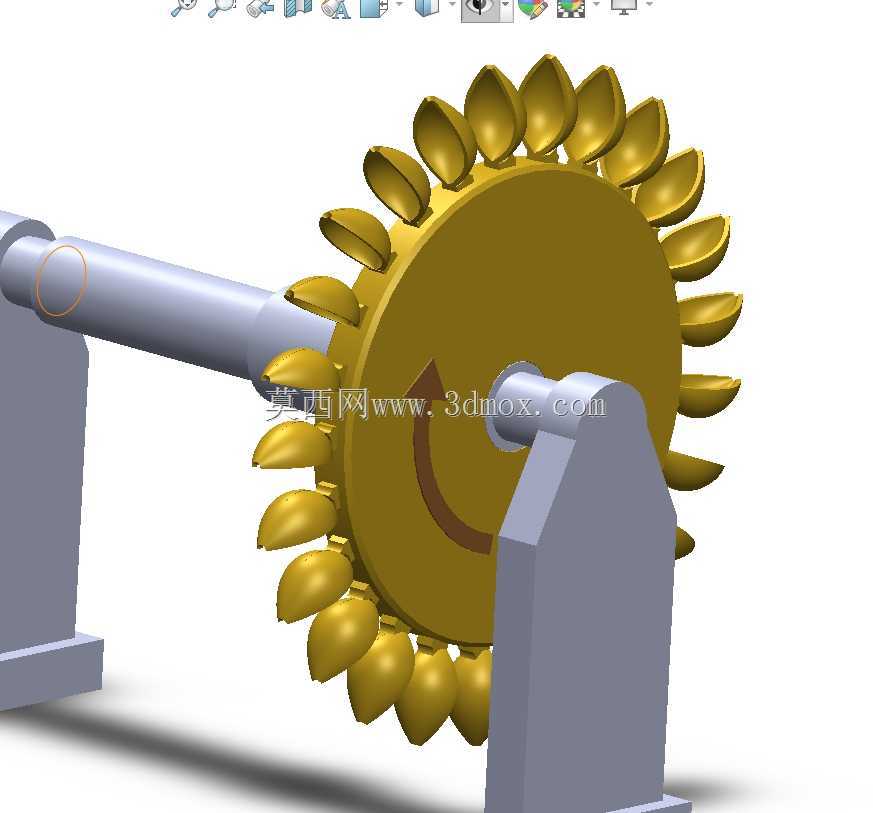

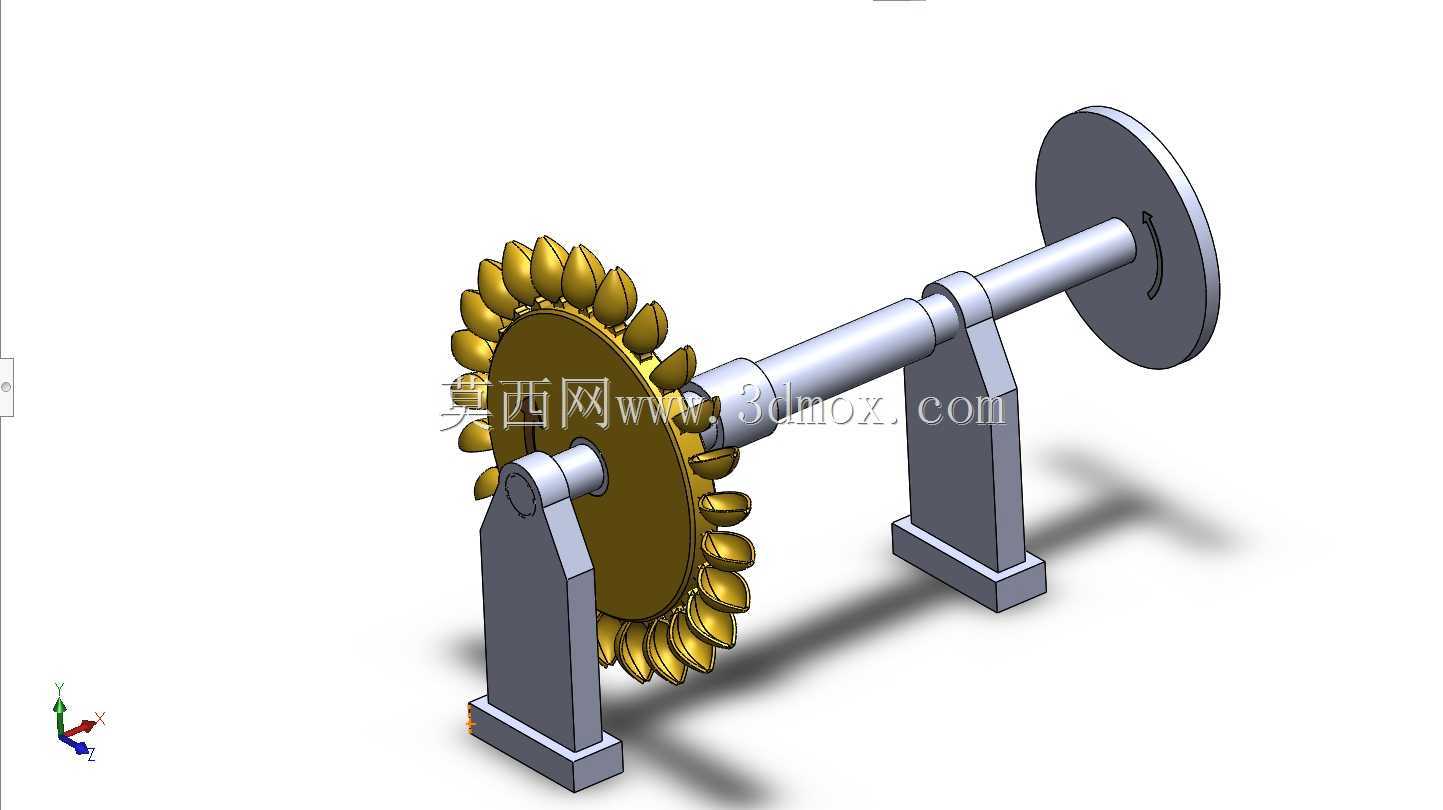

　　在小流域高落差引水式电站、山区农村微水电项目、工业余压能量回收系统中，冲击式水轮机组是适配高水头、小流量工况的核心能量转换设备，本次建模的Pelton轮结构，正是这类机组中将水流动能转化为旋转机械能的核心做功部件。不同于反击式水轮机需要依赖水流的压能与动能共同做功，Pelton涡轮完全依靠高速射流冲击水斗产生的冲量矩驱动主轴旋转，因此在设计阶段首先要匹配的是安装场景的水头参数与流量边界，这直接决定了转轮节圆直径、水斗数量、喷嘴布置形式的核心尺寸。从结构组成来看，该模型完整还原了转轮本体、水斗、支撑支座、主轴连接法兰四个核心部分，其中转轮本体采用轮辐式整体结构，水斗沿轮缘周向均匀排布，每个水斗的工作面都设计为对称双凹曲面结构，

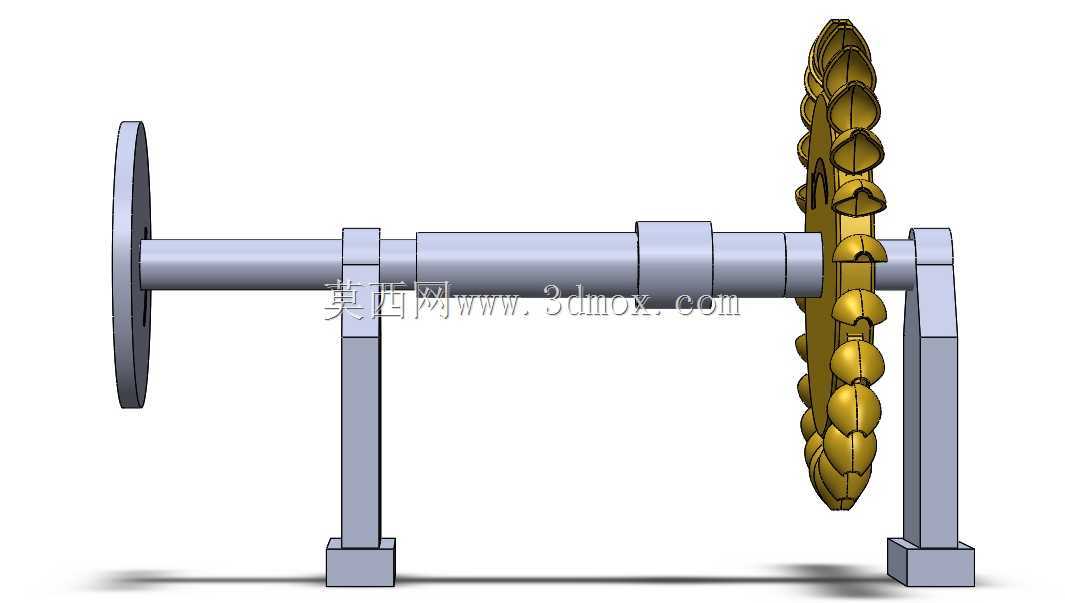

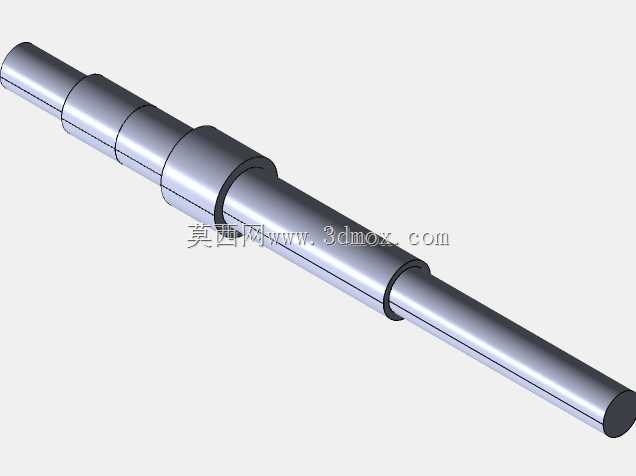

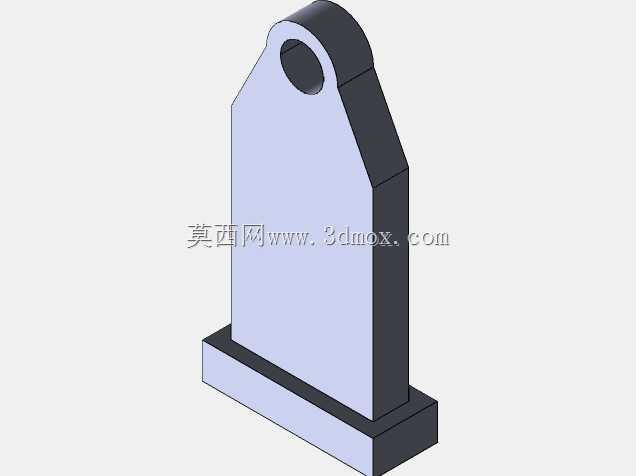

　　这种曲面的曲率经过反复校核，能够保证高速射流冲击到水斗中心分水刃后，沿两侧曲面平顺转向160度至170度流出，最大程度将水流的动能传递给转轮，同时避免出流干扰相邻水斗的进流工况。支撑支座采用立式悬臂支撑结构，支座底部设计有带安装孔的方形底板，可直接通过螺栓固定在机组的机坑基础平台上，支座上部的轴承位与主轴采用间隙配合公差，能够承受转轮旋转过程中产生的径向力与部分轴向力，安装时需要保证支座的垂直度偏差不超过0.02mm/m，避免主轴旋转过程中出现偏磨导致的振动超标。在实际工程应用中，这类Pelton涡轮的安装边界需要重点匹配三个核心参数：一是转轮节圆直径与喷嘴射流直径的比值，通常控制在10至18倍之间，

　　比值过小会导致水斗无法完全承接射流，能量转换效率下降，比值过大则会增加转轮的风阻损失与制造成本；二是水斗的出水边与机壳内壁的间隙，需要预留至少30mm以上的通流空间，避免做功后的水流在机壳内形成壅水，反过来撞击转轮产生制动效应；三是主轴与发电机输入端的同轴度偏差，安装找正时需要控制在0.05mm以内，否则会导致轴承温升过快、密封件磨损加速的问题。从设计思路层面，建模过程中优先保证了水斗曲面的连续性与壁厚均匀性，每个水斗的分水刃都做了0.5mm的圆角过渡处理，避免实际运行过程中高速水流携带的泥沙磨蚀刃口，延长转轮的检修周期；轮辐与水斗的连接位置采用大圆角过渡，减少应力集中，因为转轮在高速旋转过程中，水斗根部承受的是周期性交变冲击载荷，

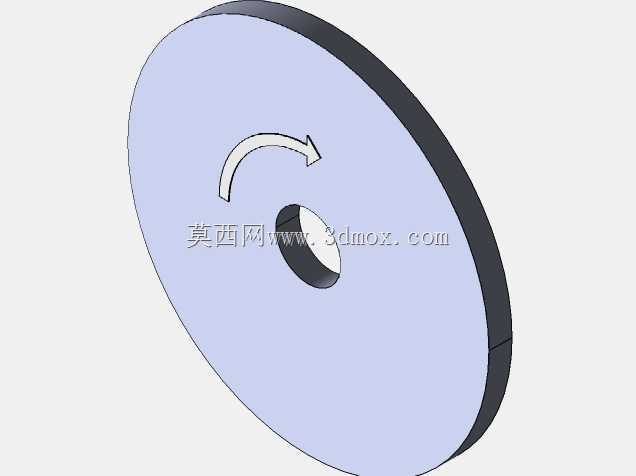

　　应力集中位置很容易出现疲劳裂纹，直接影响设备的运行寿命。不同于低水头轴流式水轮机需要设置复杂的导叶调节机构，Pelton涡轮的流量调节主要依靠喷嘴的喷针行程控制，因此转轮本身不需要做可调式结构，整体刚性更强，更适合在含沙量不高的高水头电站中使用，部分偏远山区的独立微电网项目中，这类转轮甚至可以配套简易的喷嘴控制机构，实现无人值守运行，大幅降低运维成本。在三维建模的细节处理上，模型还原了主轴法兰端的连接螺栓孔分布，这些孔位采用跨中均布设计，与发电机轴端的法兰孔位一一对应，安装时需要按照对角线顺序分次拧紧螺栓，保证法兰面的贴合度达到90%以上，避免运行过程中出现连接松动。支座的底板安装孔设计为长圆孔形式，允许安装过程中在水平方向做±5mm的位置调整，方便现场找正主轴与发电机的同轴度，降低现场安装的施工难度。另外，水斗的背面也做了流线型修型处理，减少转轮在空气中旋转的风阻损耗，尤其是在高转速工况下，风阻损失占总损耗的比例可达5%至8%，合理的背面修型能够有效提升机组的整体发电效率。
