带法兰弯管支撑座机械结构设计

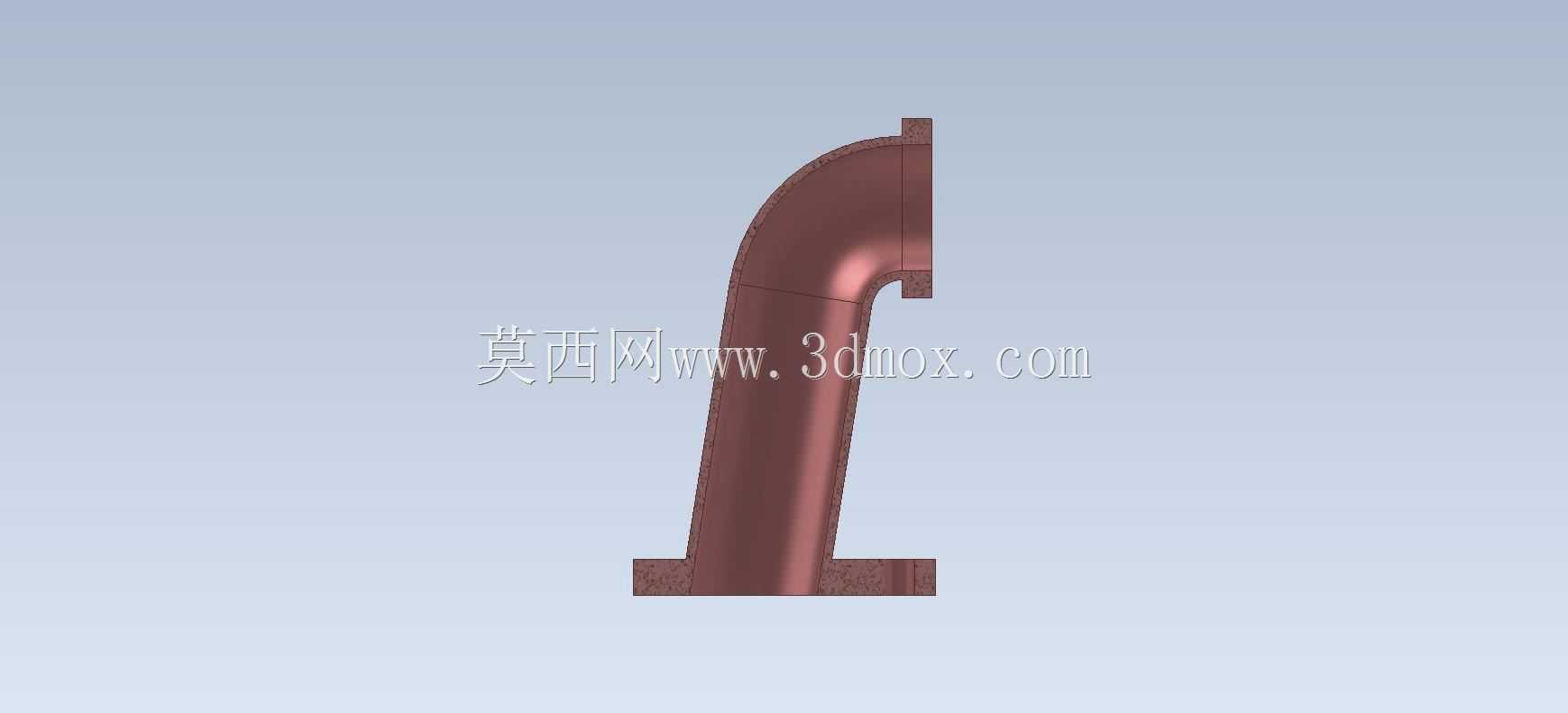

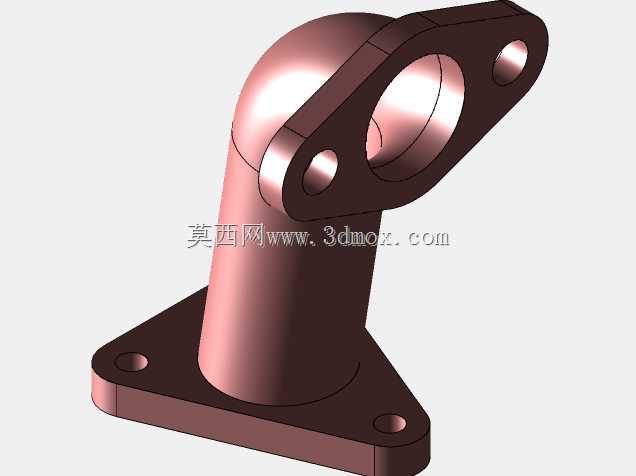

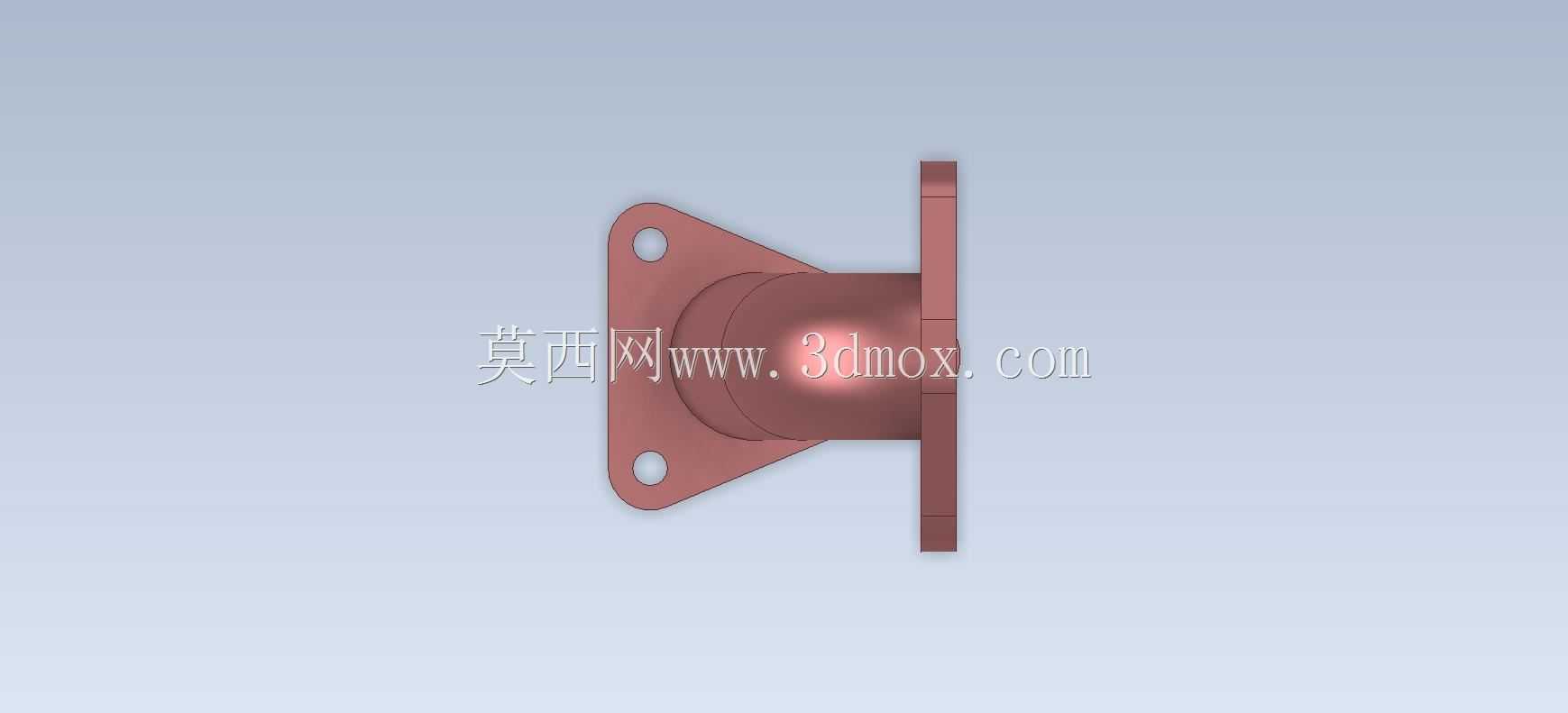

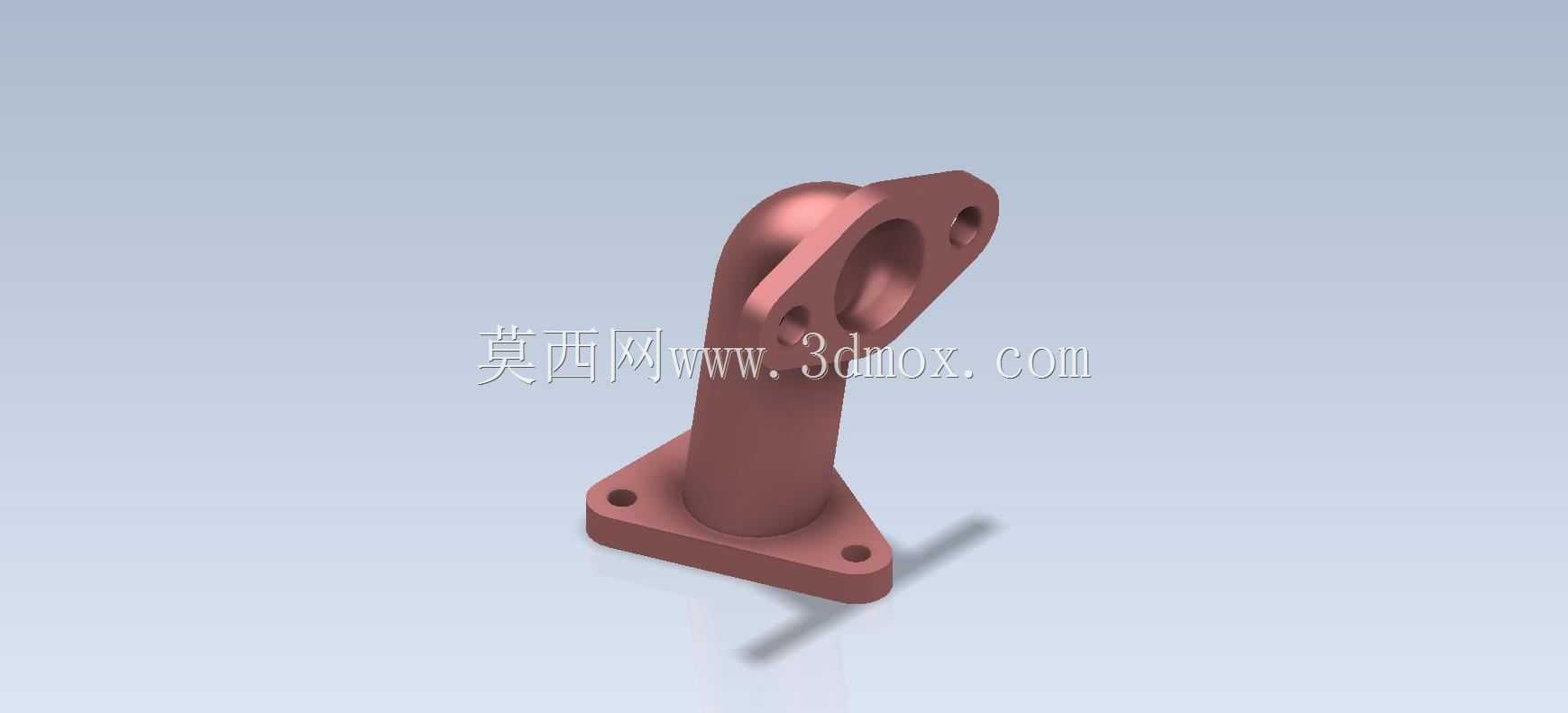

　　该支撑座构件主要应用于工业管路系统的末端固定场景，常见于小型流体输送设备、气动回路布设、实验台管路搭建等工况中，承担管路转角处的承重与定位功能，避免管路因自身重量、流体脉动或外部振动产生偏移、接口松脱等问题。从结构功能来看，底部采用三角形安装底板设计，三个安装孔呈等边三角形排布，相比方形底板在同等安装面积下拥有更优的抗倾覆性能，安装时可通过螺栓穿过底板孔位将构件固定在设备机架、安装面板或预制基座上，安装孔做了沉头处理，螺栓锁紧后头部不会突出底板平面，保证安装面贴合平整，不会出现局部应力集中的问题。上部的弯管过渡段采用圆弧平滑过渡，没有直角转折结构，一方面能够降低流体流经该段时的局部阻力损失，减少湍流产生的概率，

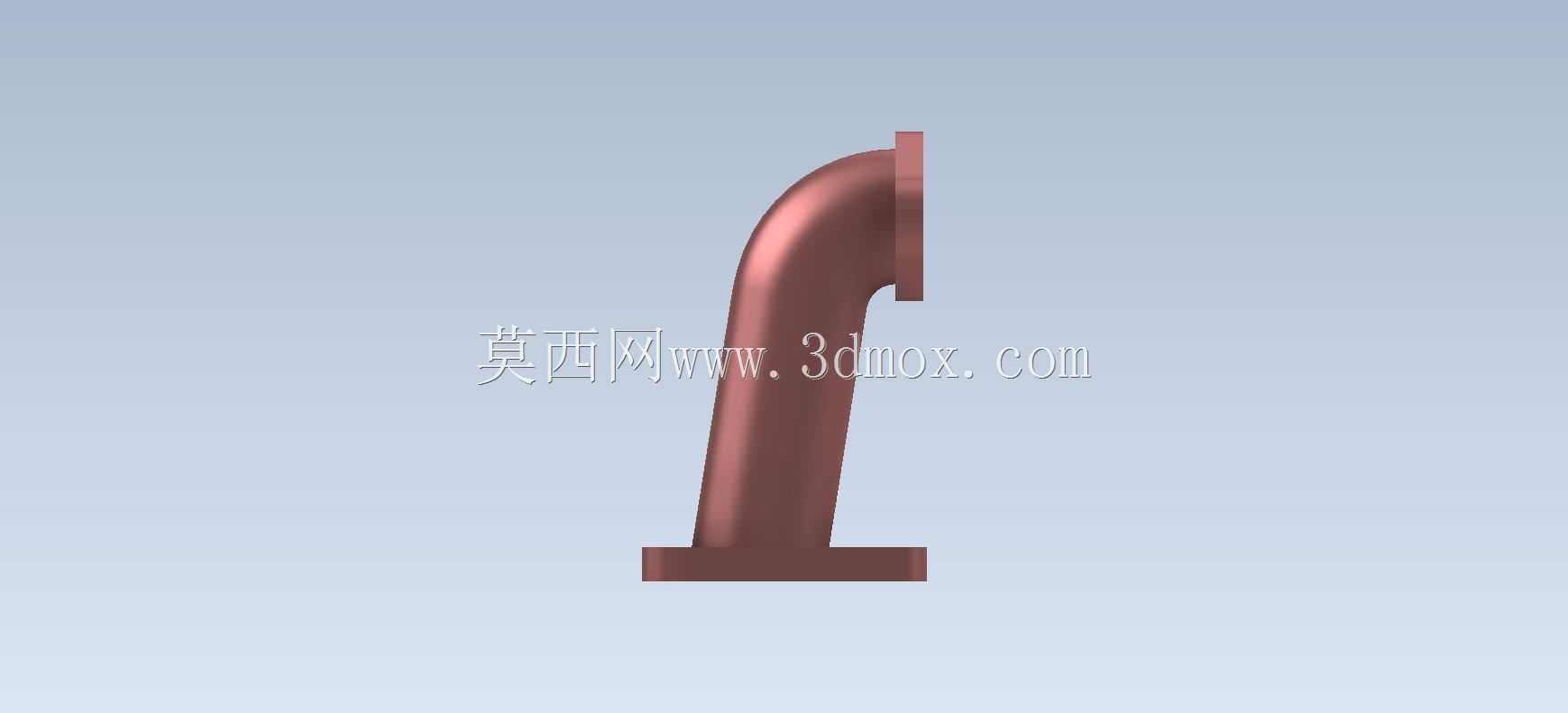

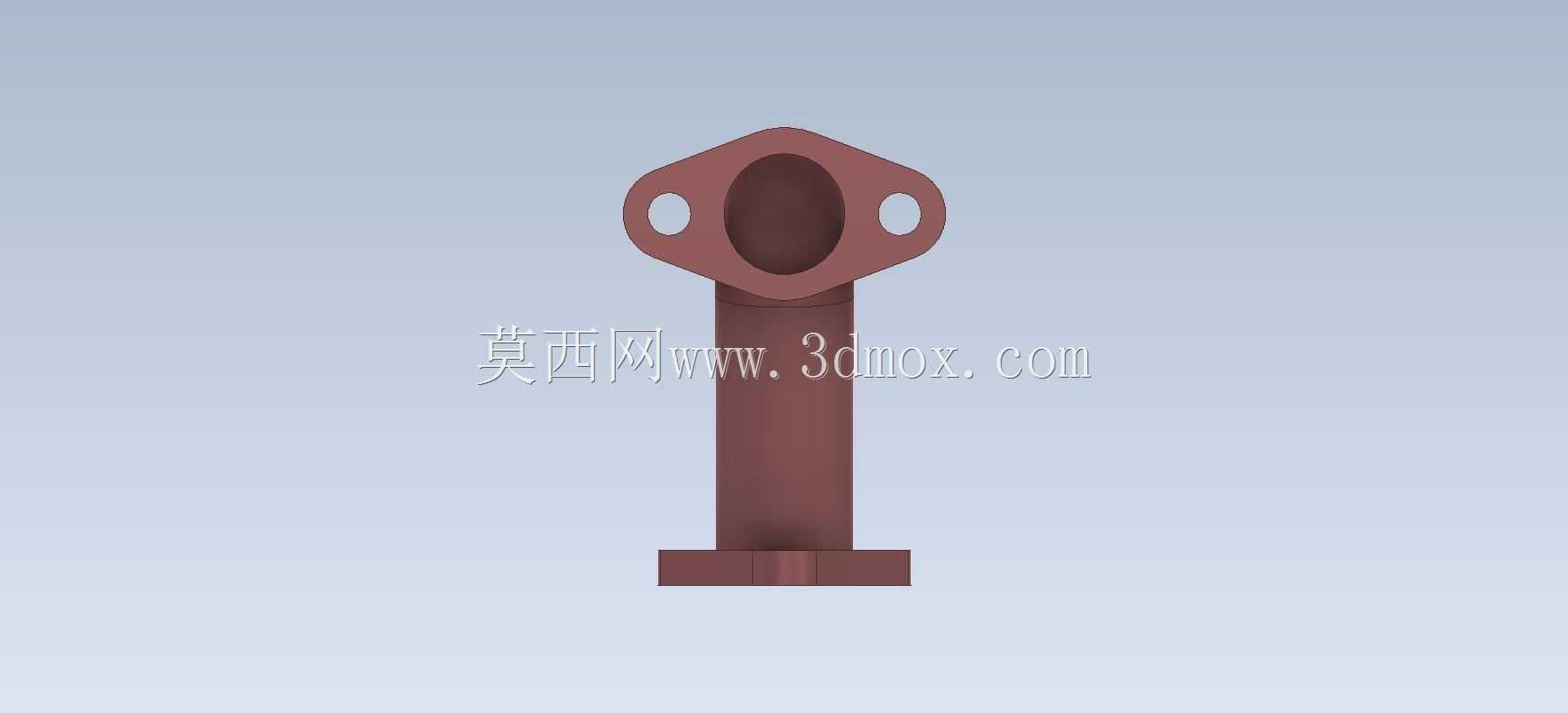

　　另一方面圆弧结构的应力分布更均匀，在承受管路轴向拉力、径向载荷时不会出现直角处的应力集中断裂风险，适合长期承受交变载荷的工作场景。顶端的连接法兰采用菱形法兰结构，两个安装孔对称分布在法兰盘两侧，相比圆形法兰体积更小、重量更轻，适合安装空间局促的管路转角位置，法兰端面做了精加工平面处理，安装时配合密封垫片可实现端面密封，避免流体从连接位置泄漏，法兰内孔与弯管内孔保持同轴，保证流体通路顺畅无台阶，不会出现介质滞留的问题。设计过程中优先考虑了安装边界的适配性，底板的三个安装孔中心距按照常规小型安装面板的孔位规范设定，可直接适配多数标准化实验台、小型设备的预留安装位，不需要额外做转接板加工；整体高度控制在紧凑区间，

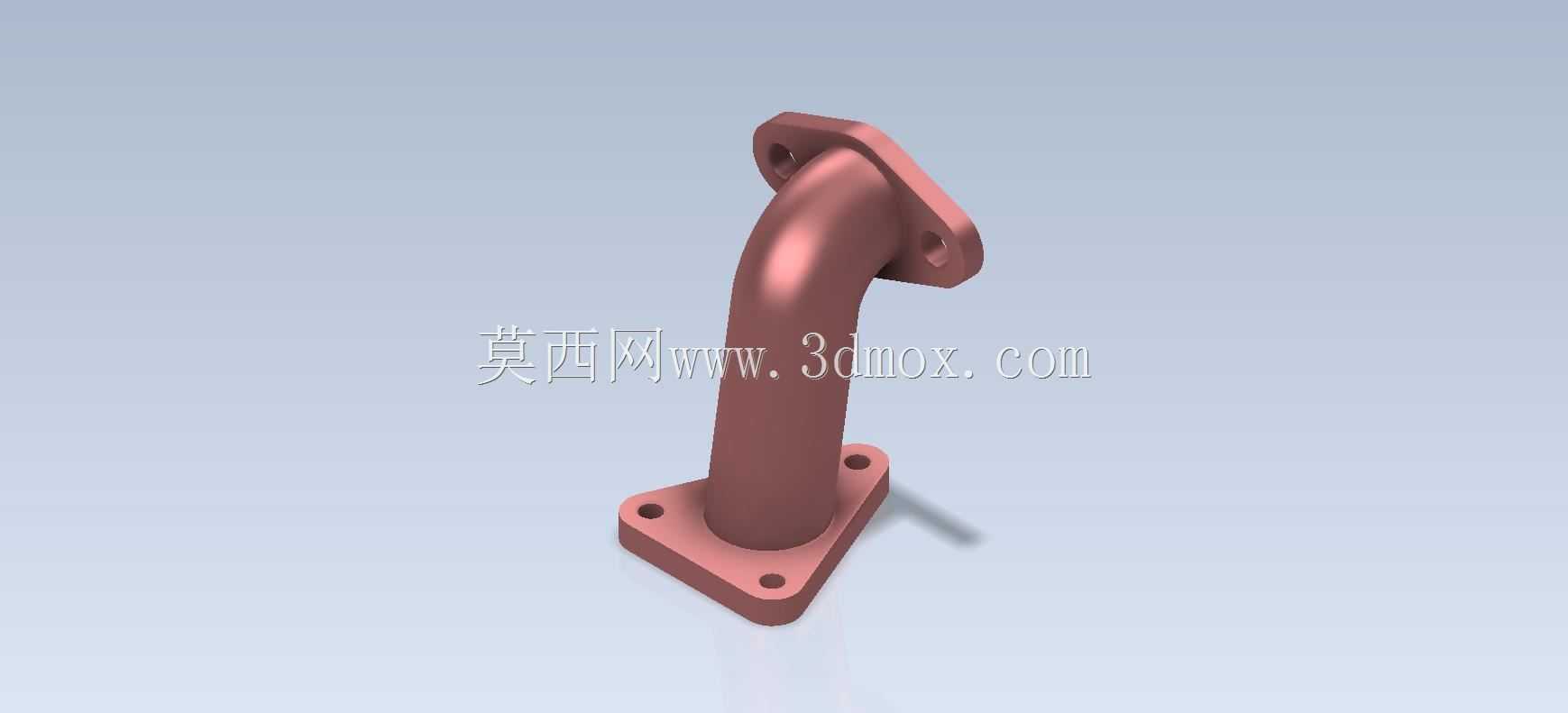

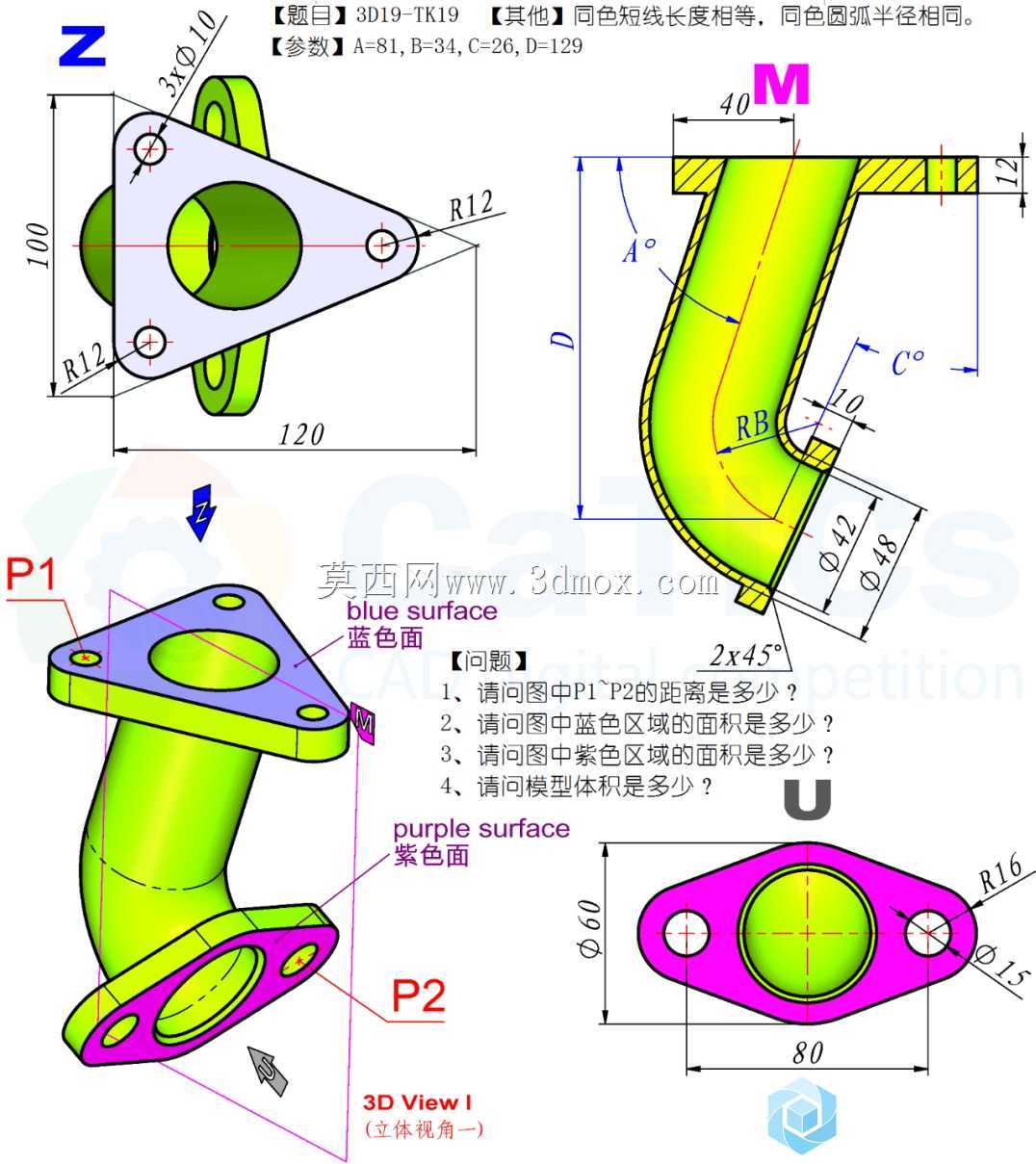

　　安装后不会过多占用管路周边的操作空间，适合密集布设的管路组使用。构件的壁厚设计遵循等强度原则，弯管段与法兰、底板的连接位置做了局部加厚处理，过渡位置采用圆角衔接，既避免了铸造或注塑加工时出现缩孔、缺料等缺陷，也提升了连接位置的结构强度，在承受管路振动、外部轻微碰撞时不会出现连接位置断裂的问题。从建模练习角度来看，该构件涵盖了拉伸、放样、倒角、孔特征、阵列等常用三维建模操作，特征之间的父子关系清晰，建模过程中需要重点关注弯管段与底板、法兰的同轴度、安装孔的位置度公差，以及各过渡圆角的尺寸匹配，是掌握基础机械构件建模思路的典型练习案例，能够帮助初学者理解支撑类管路构件的设计逻辑，掌握从功能需求倒推结构尺寸的设计方法，

　　避免出现只关注外形忽略实际安装、使用需求的建模误区。实际应用中，该类支撑座可根据输送介质的不同选择铸铁、铸铝、工程塑料等不同材质，输送低压气体、常温清水时可选用工程塑料材质降低成本，输送有一定压力的流体、或工作环境存在振动时可选用金属材质提升结构强度，安装时需注意法兰端面与对接管路的同轴度偏差控制在允许范围内，避免强行对接导致法兰变形、密封失效。
