Formlabs Form3+光固化树脂3D打印设备结构

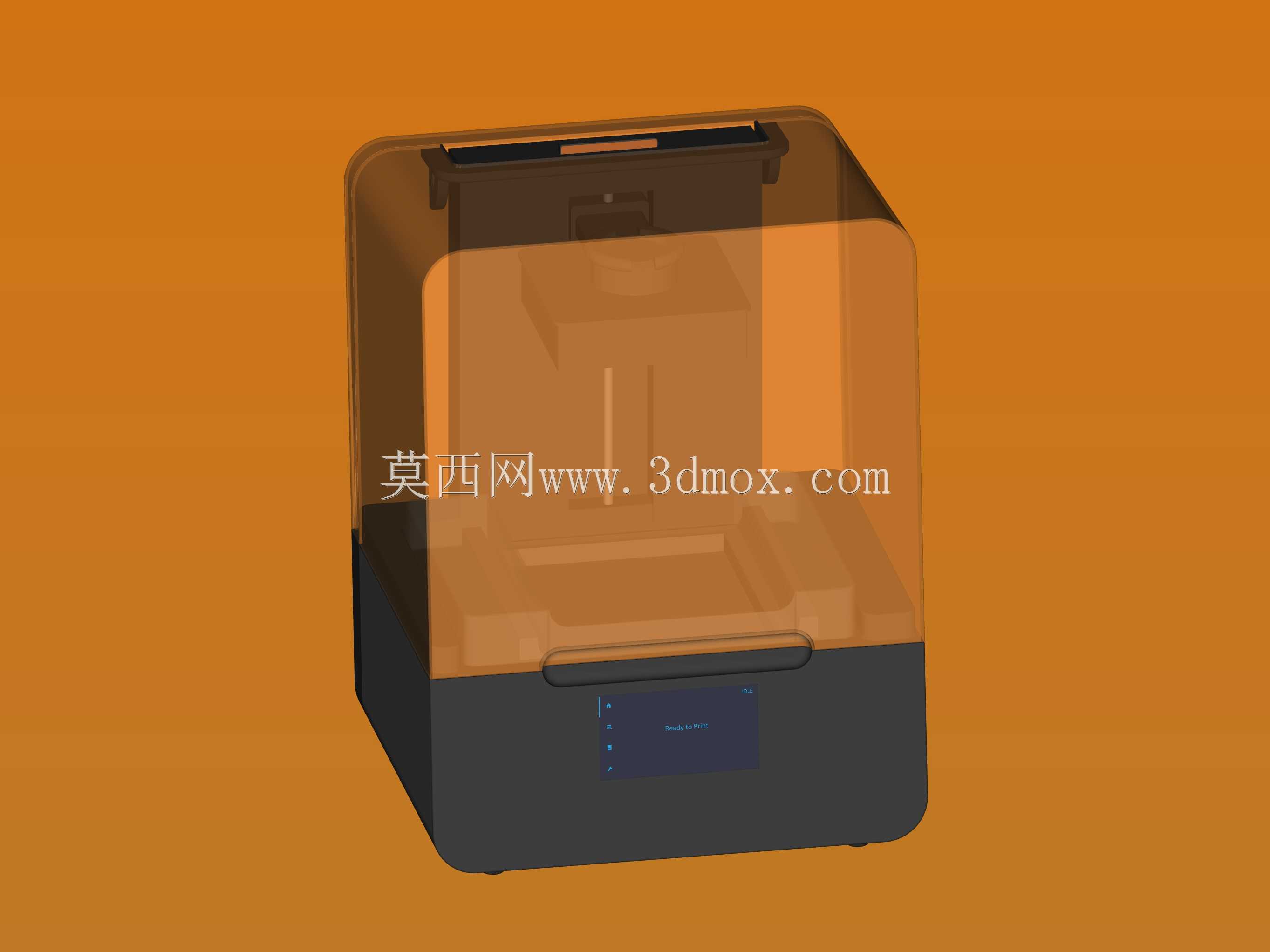

　　光固化树脂打印设备在精密手板制作、齿科定制件加工、珠宝蜡模生产、小批量精密功能件打样场景中应用广泛，Formlabs Form3+作为桌面级SLA打印的主流机型，其外部结构建模可满足产线布局规划、设备配套工装设计、教学演示场景的三维装配需求。建模过程中优先保证外部安装边界尺寸的准确性，所有外露轮廓、操作面板位置、透明防护罩开合空间、底部支撑脚的安装孔位均按照实际设备的外部测绘尺寸还原，未对内部光路结构、树脂槽升降组件、打印平台传动结构做内部细节建模，仅保留外部可视的结构特征，适配仅需要设备外轮廓做布局干涉检查的设计场景。设备主体分为下部主机基座与上部透明成型舱两部分，下部基座为深色哑光壳体结构，正面预留嵌入式触控操作面板的安装位，

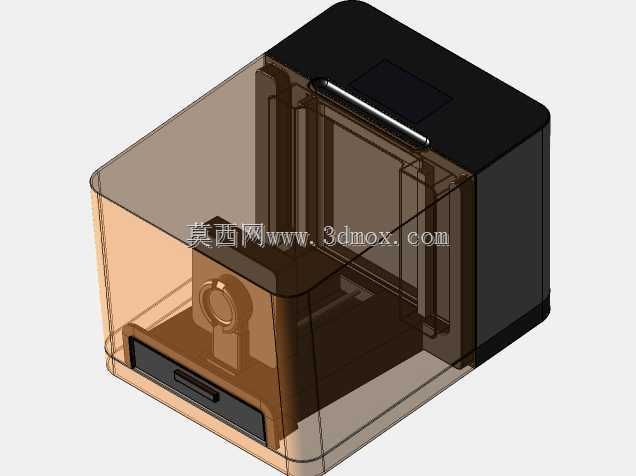

　　面板区域做轻微内凹处理，避免操作时的误触，基座底部四个角设置防滑支撑脚，支撑脚高度预留5mm的调节余量，可适配不平整的工作台面安装需求，基座后侧预留电源接口、数据传输接口的外部轮廓位，未做内部接口针脚的细节建模，满足外部管线排布的避让设计需求。上部透明成型舱采用半透明茶色防护材质，可在打印过程中阻挡紫外光线外泄，同时方便操作人员观察内部打印进度，防护罩与基座的衔接处做圆角过渡处理，开合边缘预留10mm的手部操作空间，方便日常开合更换树脂槽、取出打印件，防护罩顶部设置隐藏式提手结构，提手凹陷深度符合人体工程学操作尺寸，无需额外突出结构即可完成防护罩的提起操作。建模时对设备的外部操作边界做了明确的尺寸标注，

　　设备放置时后侧需要预留至少150mm的散热空间，左侧预留100mm的电源走线空间，右侧预留80mm的操作空间，前部预留300mm的操作维护空间，方便操作人员完成树脂添加、打印件取出、设备日常清洁等操作。在配套工装设计场景中，该外部模型可用于设计设备防尘罩、工作台定位夹具、树脂材料存放支架、打印件后处理工位的排布，避免出现工装与设备本体干涉的问题；在教学演示场景中，该模型可用于光固化打印设备的结构认知教学，直观展示设备的外部组成部分与操作区域分布，无需拆解实体设备即可完成结构讲解。建模过程中对所有外部棱边做了与实物一致的圆角处理，避免尖锐棱角带来的安全隐患，透明防护罩的壁厚按照实际3mm厚度建模，还原真实设备的通透视觉效果，

　　下部基座的壳体壁厚按照4mm的常规工程塑料壳体厚度设置，保证外部结构的强度合理性。设备的整体外部轮廓尺寸控制在桌面级设备的常规范围内，可放置在标准高度750mm的工作台上使用，总重量对应的基座承重需求可通过该模型的体积参数快速估算，方便工作台的承重选型设计。针对设备日常使用中的耗材更换场景，模型预留了前部树脂槽抽取的操作空间，前部操作区域的开口尺寸与实际设备一致，可用于设计配套的树脂槽暂存托盘、工具挂架等周边辅助工装，提升打印作业的操作效率。在产线布局规划中，多台该型号设备排布时，可通过该模型快速完成工位间距的模拟，结合操作人员的作业动线，优化设备摆放位置，减少操作过程中的走动距离，提升小批量打印生产的作业效率。模型未还原内部的激光扫描组件、树脂加热模块、打印平台调平结构等内部细节，仅保留所有外部可视的结构特征与安装尺寸，在保证布局设计、工装设计所需尺寸精度的前提下，降低模型的文件体量，提升大场景装配时的软件运行流畅度，适配常规配置的工程设计电脑使用需求。
