双挤出头FDM3D打印机喷头组件结构

　　该双喷头组件是FDM熔融沉积型3D打印设备的核心执行部件，主要应用于桌面级及小型工业级双耗材打印场景，可支持双色打印、可溶性支撑打印两种核心作业模式，解决单喷头打印多色构件需中途换料、打印复杂悬空结构支撑难剥离的痛点。在实际打印作业中，两个喷头可根据切片路径指令独立启停加热与送料，打印主结构时使用模型耗材喷头作业，打印支撑结构时切换至可溶性耗材喷头作业，后期仅需通过对应溶剂溶解支撑即可获得表面质量更优的复杂构件，双色打印场景下则可实现两种颜色耗材的无干预切换，避免手动换料带来的层纹错位问题。

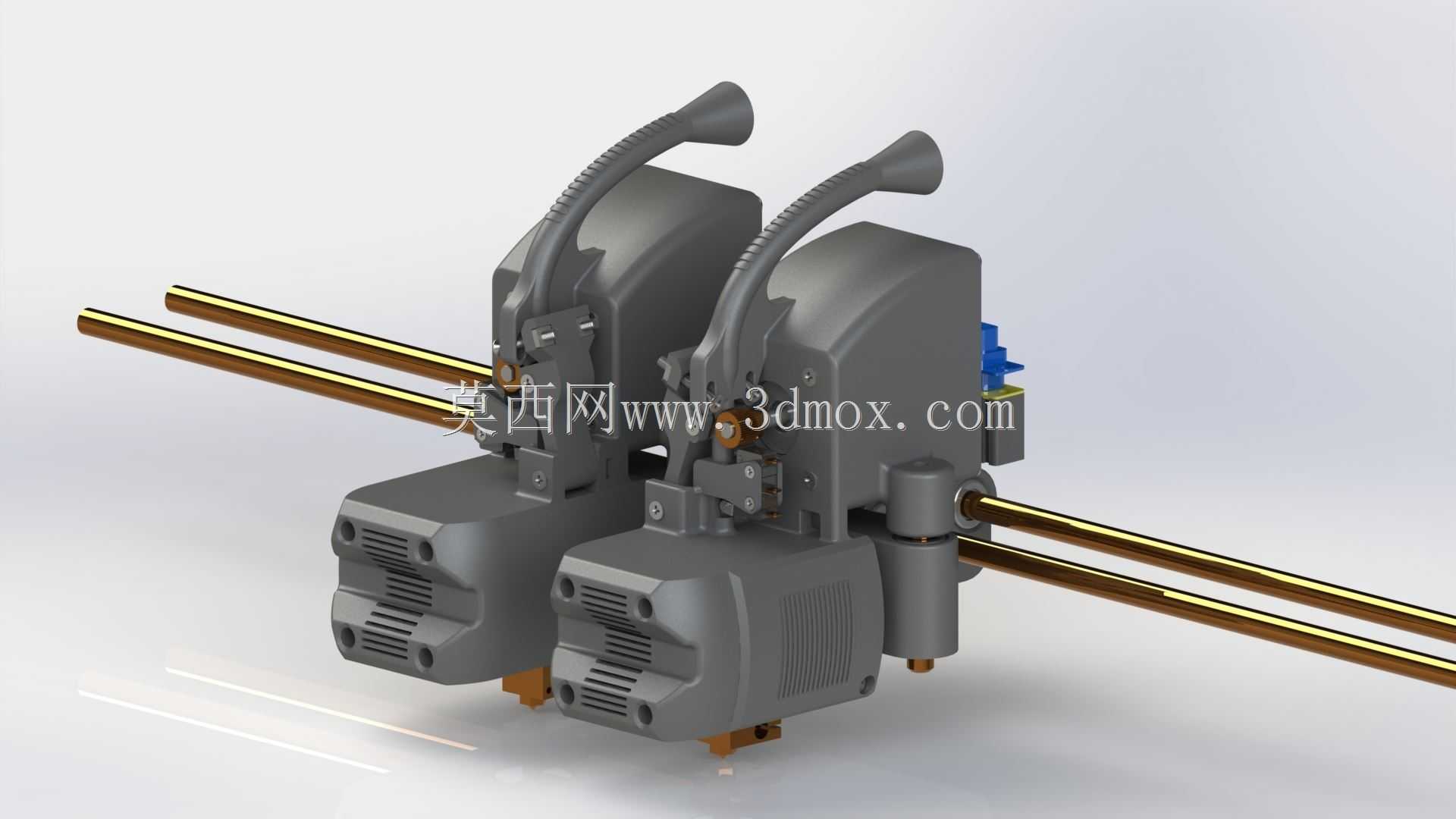

　　从功能特性来看，该组件集成了双路独立送料压紧机构、加热块固定位、散热风道预留位、导轨安装滑块四个核心功能模块。每路送料机构均配备独立的压料手柄，可单独开合调整耗材压紧力度，适配1.75mm直径的常规PLA、ABS、PETG等多种耗材，压料手柄的杠杆角度经过匹配设计，开合行程可满足耗材穿入、取出的操作空间需求，无需额外工具即可完成耗材更换操作。组件上预留的加热块与喉管安装位，可兼容常规的E3D系列加热铝块与热敏电阻安装，加热块外侧预留的散热槽结构，可减少热量向送料段传导，避免耗材提前软化造成的堵头故障。组件底部的喷嘴安装位采用同轴度定位设计，可保证两个喷嘴的安装高度差控制在0.1mm以内，避免打印过程中出现蹭件、出料高度不一致的问题。

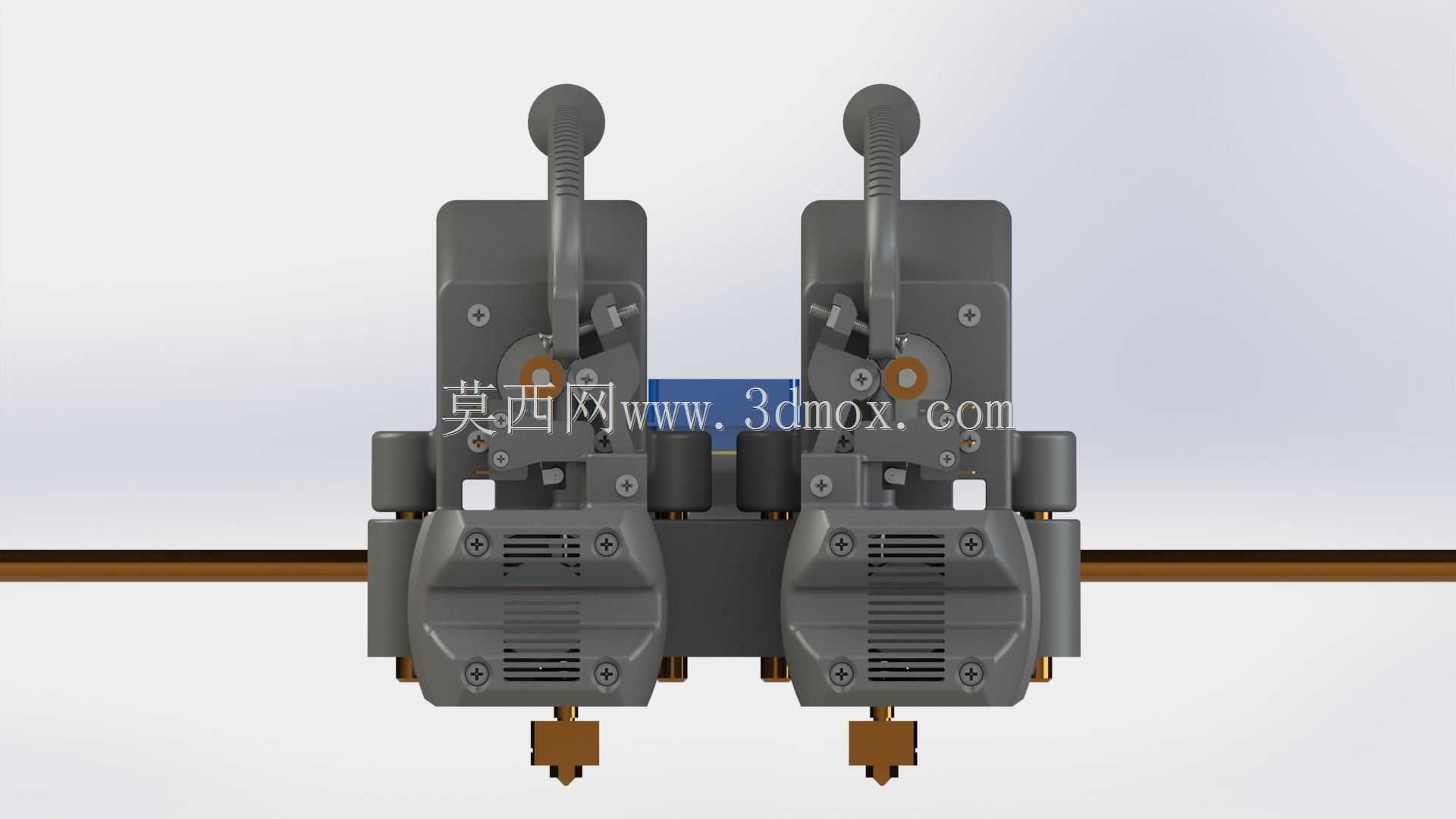

　　设计思路上，该组件采用对称式布局平衡双喷头的重量分布，避免单侧重量过大导致X轴运动过程中出现偏载抖动，影响打印精度。两个喷头的中心距经过匹配常规双喷头打印路径规划参数设定，可适配主流切片软件的双喷头偏移量默认设置，减少用户调试参数的工作量。组件的外壳采用一体化注塑成型的结构设计，既可以遮挡内部的送料齿轮、走线，提升设备外观整洁度，也可以形成封闭的送料通道，减少打印过程中粉尘进入送料机构造成的耗材打滑问题。组件上的走线槽采用内嵌式设计，可将加热线、热敏线、散热风扇线统一收纳在壳体内部，避免运动过程中线缆拖拽剐蹭打印构件。

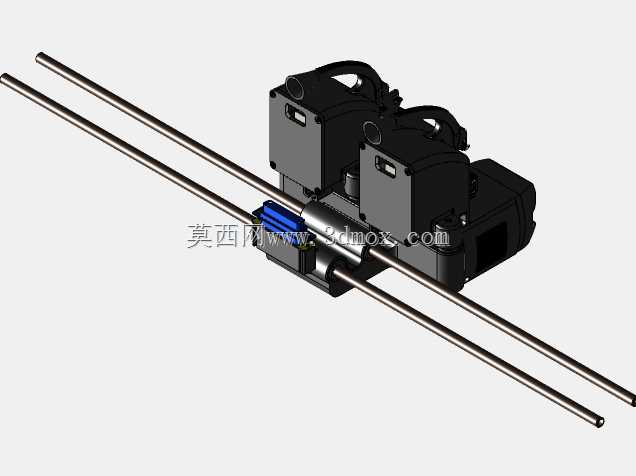

　　安装边界方面，该组件背部预留了两个直线轴承安装位，可适配直径8mm的常规光轴导轨，安装孔位的中心距与市面上主流的i3结构、CoreXY结构桌面3D打印机X轴滑台安装尺寸兼容，替换原有单喷头组件时无需重新加工安装板，仅需调整固件中的喷头偏移参数即可使用。组件的整体宽度控制在180mm以内，安装后不会超出常规200mm打印幅面设备的X轴运动边界，不会造成运动超程问题。组件的Z向高度从导轨安装面到喷嘴端面的尺寸经过严格控制，可适配原有设备的Z轴零点位置，更换后无需重新调整Z轴限位开关位置。送料机构的进丝口设置在组件顶部，垂直向上的进丝角度可减少耗材输送过程中的阻力，避免耗材弯折造成的送料不畅，进丝口的倒角设计可引导耗材顺利进入送料齿轮咬合位置，降低穿料操作的难度。组件侧面预留的散热风扇安装位，可适配4010规格的轴流风扇，风道方向对准喉管散热段，可保证长时间打印过程中喉管温度维持在耗材玻璃化转变温度以下，减少堵头故障的发生概率。
