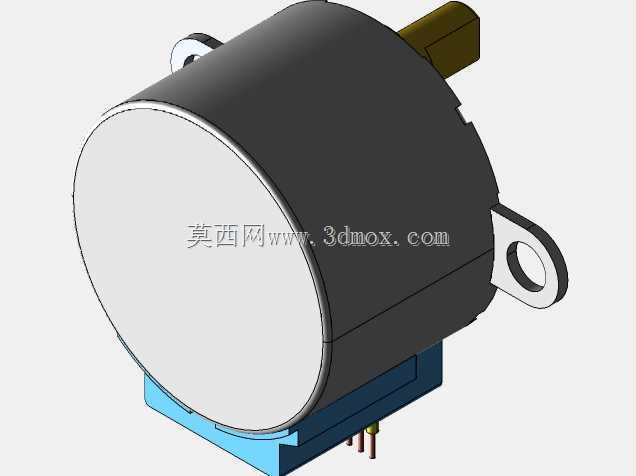

28BYJ-48减速步进电机三维结构

　　这款28BYJ-48步进电机的三维建模，完全还原了实物的装配关系与结构细节，建模过程中优先考虑了结构工程师选型、装配校核时的实际需求，没有做多余的外观美化，所有特征都服务于工程应用场景。从实际应用来看，这类减速步进电机大量用在小型自动化执行场景里，比如智能家电的风摆驱动、小型云台的角度调节、3D打印机的送料辅助机构、自动售货机的货道推送、智能门锁的锁舌驱动，还有各类教学实验装置的小扭矩角度控制环节，这类场景对电机的安装尺寸、输出轴位置、接线端空间都有明确要求，建模时特意把这些容易被忽略的边界特征做了完整还原。

　　先从安装边界来说，模型完整还原了电机本体的圆柱形外壳尺寸，两侧的安装固定耳做了精确的孔位复刻，包括安装孔的孔径、固定耳相对于电机轴心的位置、固定耳的厚度，这些尺寸直接决定了用户在做安装板设计时的孔位排布，不会出现建模尺寸和实物不符导致的装配干涉。电机尾部的减速箱部分，也就是蓝色的端盖结构，还原了实际的凸起高度和边缘轮廓，很多工程师在做紧凑结构设计时，容易忽略减速箱端盖的突出尺寸，导致装配时端盖和周边结构顶死，这个模型把这部分的外形公差控制在合理范围内，能直接用于装配干涉检查。输出轴部分，还原了轴的截面形状、伸出长度、轴端的位置，包括轴相对于安装基准面的同轴度特征，方便用户做联轴器配合、负载安装的结构匹配，接线端的引脚位置、引脚间距、引脚伸出长度也做了完整建模，用户在设计接线座、走线空间时可以直接参考，不用再额外核对实物引脚尺寸。

　　从设计思路上，这个模型采用了分部件建模再装配的逻辑，把电机的定子外壳、永磁转子、减速齿轮组、输出轴、安装端盖、接线引脚都做了独立的零件特征，而不是做成一个整体的实体，这样工程师在做结构拆解、运动仿真的时候，可以直接调用单个零件，不需要再重新拆分特征。减速部分的齿轮传动比对应的结构尺寸也做了匹配，虽然是外观装配级的模型，但内部齿轮的安装位置、减速箱的内腔轮廓都和实物一致，做传动原理演示的时候可以直接用，不需要再调整内部结构的位置关系。外壳的止口配合、端盖的卡扣结构也做了细节还原，能直观看到电机本身的装配方式，对于需要做电机定制改装、外壳二次设计的用户来说，这些特征能提供准确的参考基准。

　　从功能特性对应的结构来看，28BYJ-48作为四相五线的减速步进电机，本身的特点是体积小、扭矩大、控制简单，建模时特意保留了电机本体的外径28mm对应的所有外形特征，和型号命名的尺寸规则完全对应，不会出现尺寸比例失调的问题。电机的输出轴偏心结构也做了准确还原，因为这类减速步进电机的输出轴和电机转子轴心是偏心的，靠内部的齿轮减速组实现大减速比，很多新手建模时容易把输出轴放在电机轴心位置，导致安装位置完全错误，这个模型修正了这个常见的建模错误，输出轴的偏心距完全匹配实物参数，用户在做负载安装时不会出现位置偏差。安装固定耳的两个孔位，相对于输出轴的位置尺寸也做了精确校准，不管是卧式安装还是立式安装，都能直接提取安装孔坐标来加工安装板。

　　在实际的设备设计过程中，这类小型步进电机的选型往往卡在安装空间匹配上，很多时候电机的电气参数满足要求，但外形尺寸和设备内部的预留空间不匹配，导致需要重新改结构，这个三维模型可以直接导入到装配环境中，和周边的结构件做配合检查，比如检查电机外壳和设备壳体的间隙、接线端和走线槽的位置是否冲突、输出轴和负载的连接是否有同轴度偏差、固定耳的安装螺丝是否有足够的拧动空间。对于做小型自动化装置开发的工程师来说，不用再自己花时间测绘电机尺寸，直接调用这个模型就能完成整体结构的排布，能大幅缩短前期设计的时间。另外模型的外观细节，比如外壳的接缝、端盖的分型线、固定耳的圆角特征，都和实物保持一致，做产品渲染、结构展示的时候也能直接使用，不需要再额外做外观处理。
