带制动功能集成式行星齿轮减速电机结构

　　这款集成制动器的行星齿轮电机，在自动化产线、精密机床进给、数控转台这类需要精准停位、防止负载下坠的工况里适配性极强，很多做精密装配、机床上下料的设备选型时，都会优先考虑这类集成化的传动单元，毕竟分体式的电机、制动器、减速机拼接安装，不仅要反复校准同轴度，累计的安装误差还会放大传动背隙，长期运行下连接螺栓容易受交变载荷松动，集成式结构从根源上规避了这类装配隐患。

　　从实际功能逻辑上看，后端的伺服电机本体负责输出动力，中间集成的失电制动器在设备断电、急停触发时会立刻锁止输出轴，避免垂直安装的负载因为重力下滑，或是高速运转的工位因为惯性过冲撞坏工件，前端的行星减速结构则是把电机的高转速低扭矩输出，转化为设备需要的低转速大扭矩动力，这套模型里的传动比设定为5，属于小减速比的范畴，适合需要兼顾响应速度和输出扭矩的工位，比如机床的快进刀机构、包装线的高速分度工位，既不会因为减速比太大拖慢动态响应，也能补足伺服电机本身低速段扭矩不足的问题。

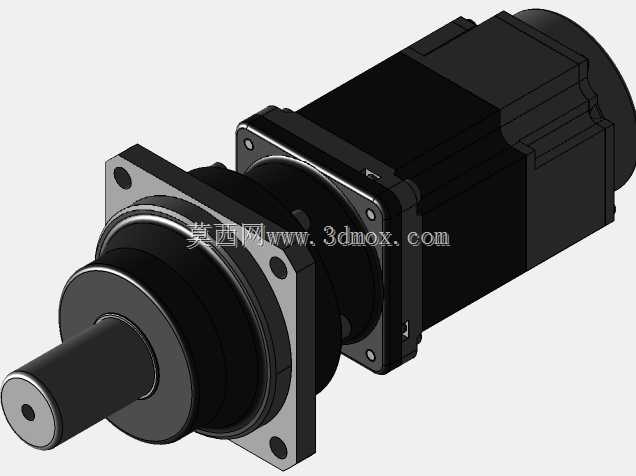

　　做这套结构的三维建模时，首先要敲定的就是安装边界的尺寸约束：前端的法兰安装面是整个部件的定位基准，法兰上的安装孔位、止口尺寸必须和设备的安装座完全匹配，不然现场装的时候会出现止口卡不进去、螺栓对不上孔的问题，建模时要特意把安装法兰的配合公差留出来，止口面选用过渡配合的公差带，既保证装配时的定位精度，也不会因为公差过紧导致装拆困难。输出轴的轴径、键槽尺寸要和负载端的联轴器、传动轮匹配，轴伸长度也要控制好，避免和负载端的部件发生运动干涉。

　　行星轮系的设计是整个结构的核心，建模时要严格计算太阳轮、行星轮、内齿圈的模数和齿数匹配，保证传动比准确的同时，让三个行星轮的载荷尽可能均匀分布，避免单个行星轮受力过大出现早期点蚀。行星架的输出端和输出轴采用一体结构设计，比分体键连接的结构刚性更好，能承受更大的冲击载荷。制动器部分的摩擦片间隙要在建模时预留调整空间，长期使用摩擦片磨损后，可以通过调整垫片补偿间隙，保证制动扭矩不会衰减。

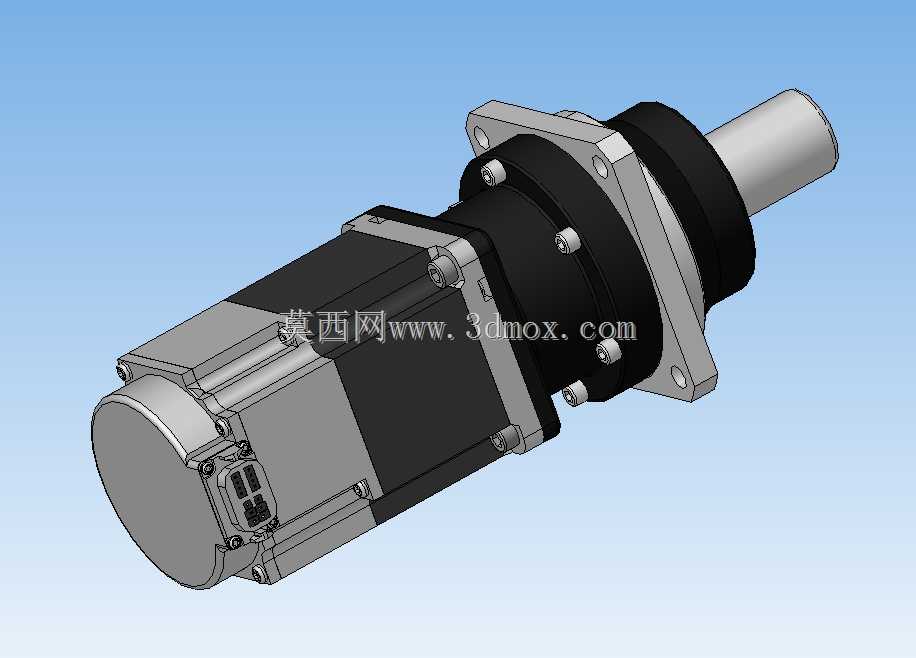

　　从外形布局上看，电机本体、制动器、行星减速段采用同轴串联的布局，整体径向尺寸控制得比较紧凑，不会像平行轴减速机那样有突出的齿轮箱结构，在设备内部安装空间局促的场景下优势很明显，比如机床的刀库驱动、狭小空间内的滚轮送料机构，不用额外预留偏心的安装空间。接线端子布置在电机尾部的侧面，不会和后端的安装结构、走线槽干涉，现场布线时可以直接把动力线、制动控制线从侧面引出，避免线缆弯折半径过小影响使用寿命。

　　实际选型应用时，要注意这款电机的安装方向限制，水平安装时制动器的摩擦片受力均匀，制动扭矩衰减最慢，垂直安装时要考虑输出轴端的密封结构，避免减速箱内的润滑脂顺着轴流到制动器摩擦片上，导致制动打滑。建模时特意在输出轴端设计了双唇形密封圈的安装槽，既能阻挡外部的切削液、粉尘进入减速箱内部，也能防止内部润滑脂泄漏。行星轮系采用脂润滑的方式，不用额外设计油路结构，日常维护不用定期换油，适合免维护要求高的自动化设备。

　　整个结构的连接螺栓全部采用内六角圆柱头螺钉，沉头孔的深度刚好把螺钉头完全埋入零件表面，不会有突出的螺钉头刮碰周边的管线、部件，螺栓的排布要考虑现场装配时的扳手空间，比如法兰连接处的螺栓，要预留足够的内六角扳手操作空间，不然现场装配时扳手伸不进去，只能用短扳手拧，螺栓预紧力达不到要求，运行时容易松动。后端电机的编码器端盖做了加厚设计，能承受一定的碰撞冲击，避免设备搬运、安装过程中碰坏编码器导致电机失准。
