多层液压升降横移立体停车库

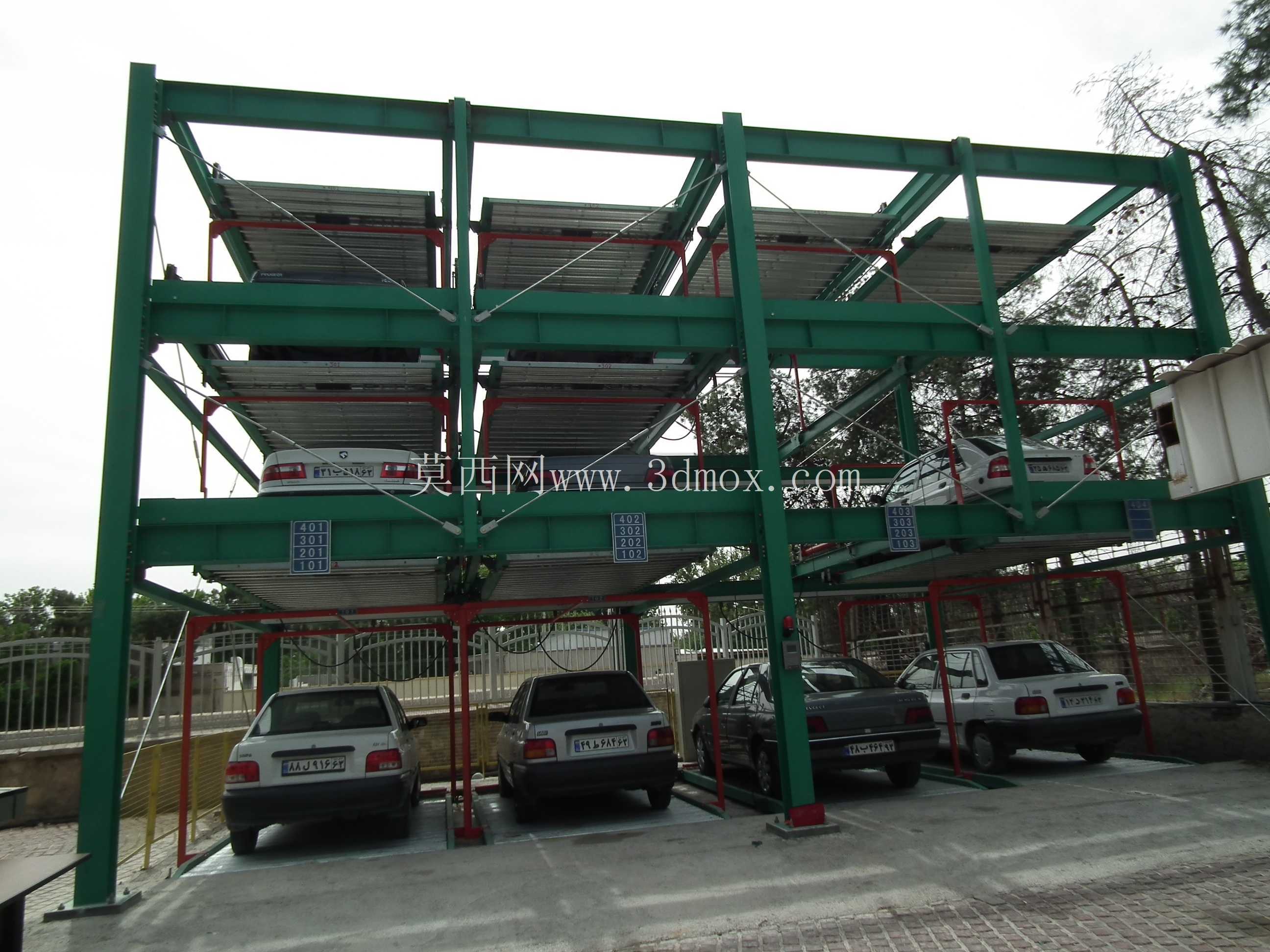

　　这套多层立体停车装置面向城市核心区用地紧张的停车场景，常见于老旧小区改造、商业综合体地下空间、写字楼配套停车场以及医院、酒店这类车位缺口较大的场所。常规平面停车场单个车位占用面积约十二到十五平方米，土地利用率极低，而该设备通过竖向叠层加横向平移的组合排布，在同等占地范围内可容纳十三台车辆，单位面积容车率提升至平面停车的三倍以上，无需驾驶员驶入高层泊位，全程由设备完成车辆的转运与存取。

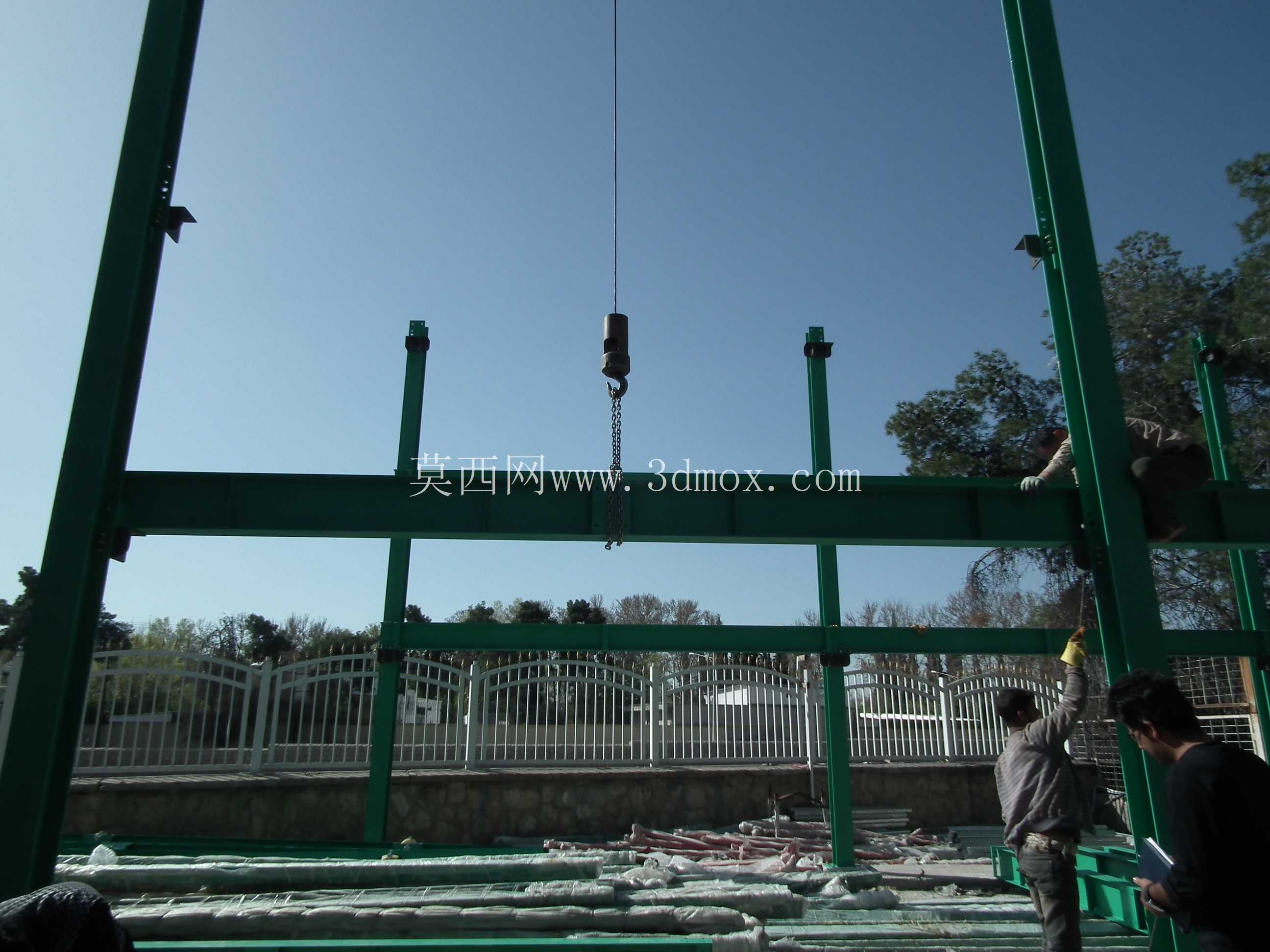

　　设备整体采用框架式钢结构承载体系，主立柱选用大规格矩形型钢，沿车库进深与开间方向对称布置，立柱之间通过横向横梁、纵向连系梁以及斜向支撑焊接拼装成整体刚性框架，所有节点位置设置加强筋板，抵消载车板满载升降、横移过程中产生的交变载荷与侧向倾覆力矩。框架底部与现浇混凝土基础通过预埋地脚螺栓刚性连接，基础施工阶段需提前校核地面承载力，预留设备沉降余量，避免长期满载运行后出现框架倾斜、导轨错位的问题。整体框架沿高度方向划分三层停车空间，横向排布多列载车泊位，每层仅预留一个空置交换位，其余位置全部布置载车平台。

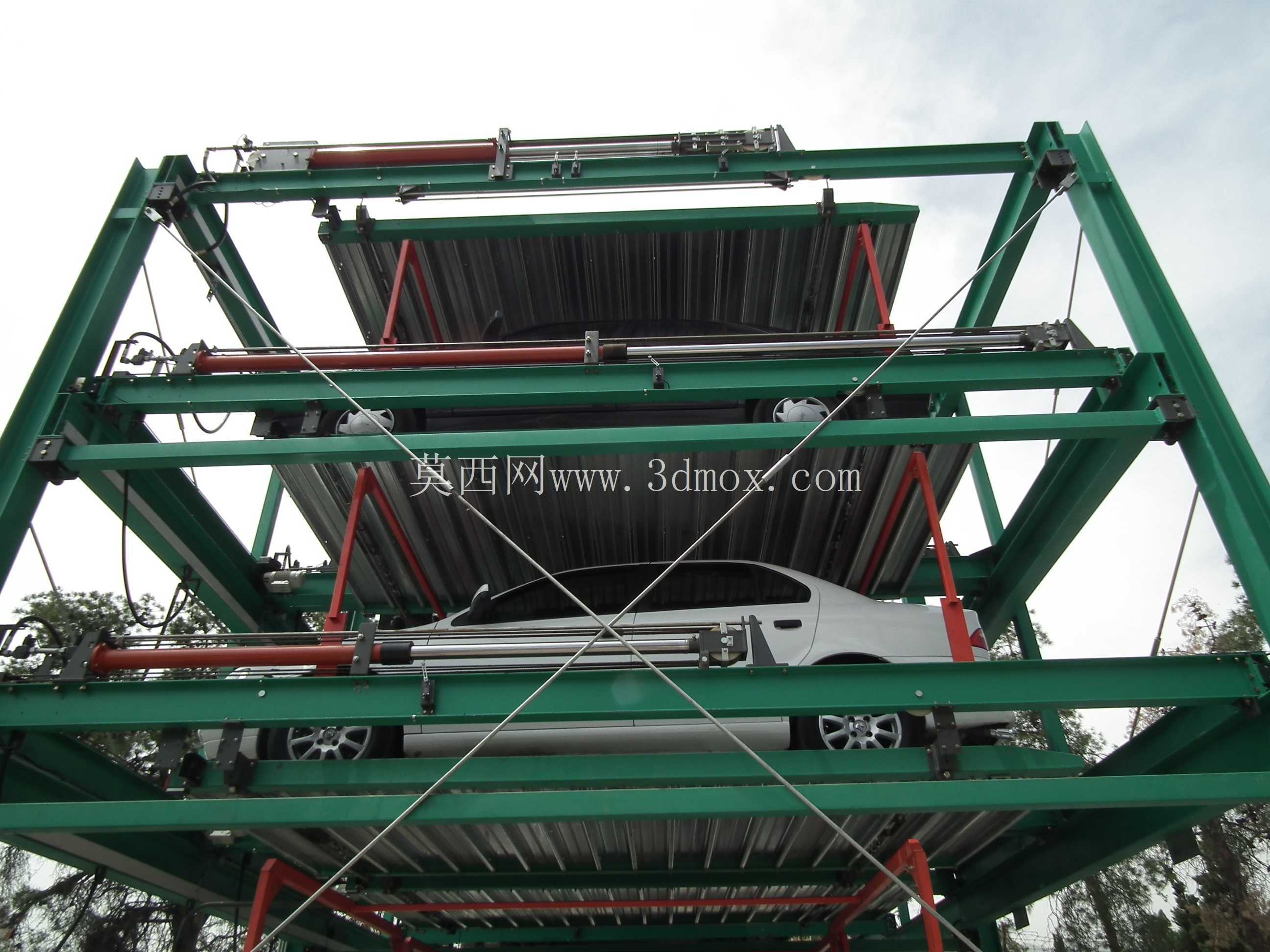

　　载车板为车辆直接承载部件，板面采用防滑花纹钢板弯折成型，两侧设置凸起挡边，防止车辆停放后轮胎滑移，板体下方焊接型钢加强梁，分散轮胎传递的集中载荷，额定承载能力适配常规家用轿车与SUV，可满足整备质量两吨以内车辆的停放需求。载车板边缘布置导向轮与定位挡块，车辆驶入时可通过挡块限制轮胎位置，保证车辆重心落在载车板中心区域，避免偏载引发升降过程卡顿。

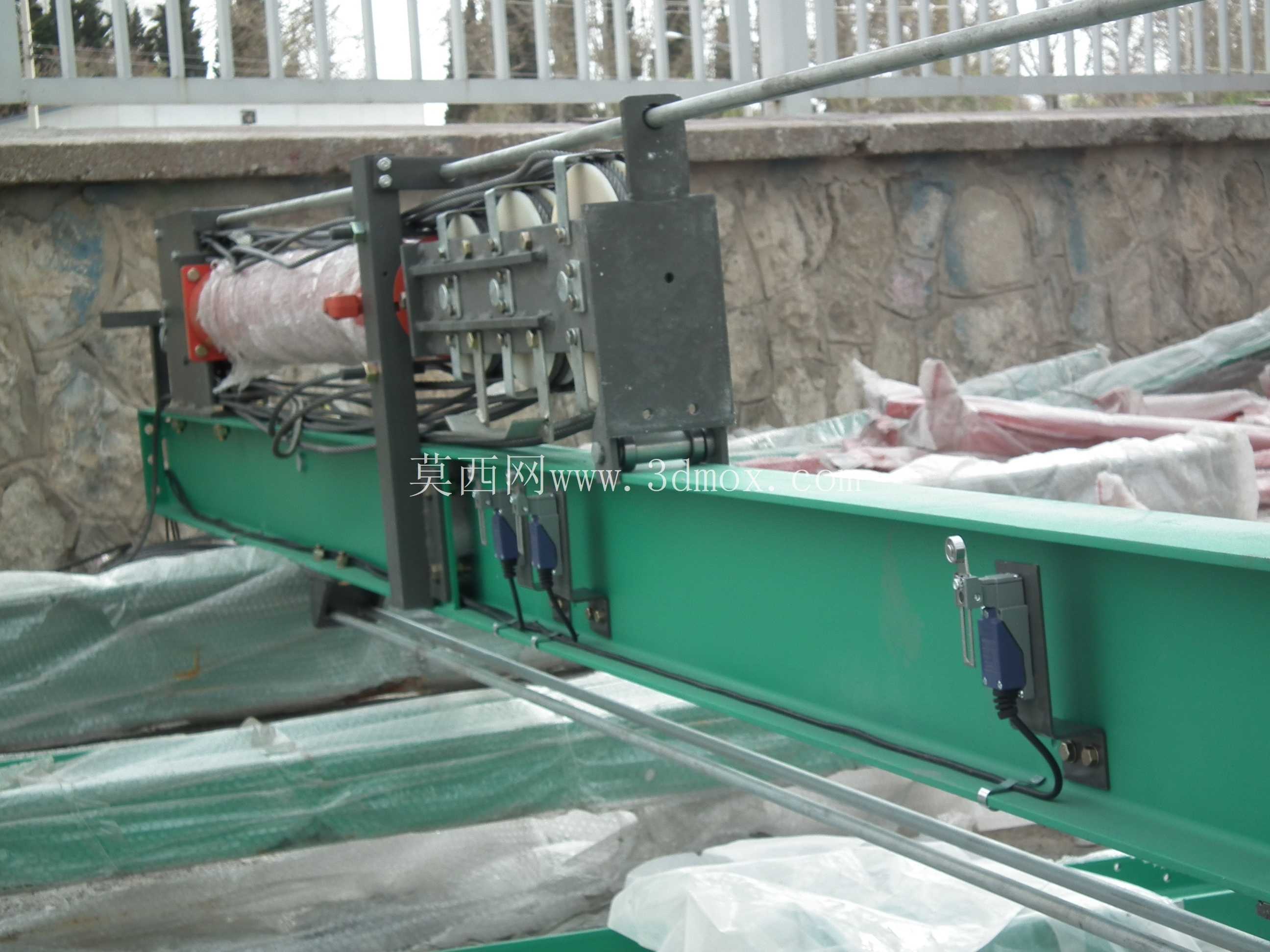

　　升降动作依靠液压驱动系统完成，每一组升降载车板配套独立的液压举升单元，液压缸沿立柱方向竖直布置，配合链条传动机构实现载车板的平稳上下移动，液压系统配置溢流阀、平衡锁止阀，既可以限制举升最大载荷，也能在管路突发失压时锁止油缸位置，防止载车板坠落。横移动作则由布置在底层载车板下方的行走轮组驱动，电机带动轮组沿地面铺设的横向导轨往复移动，快速调整空置交换位的水平位置。

　　整套设备的存取逻辑围绕交换空位展开：当用户需要停放或取出高层泊位的车辆时，系统先判断目标泊位下方的通道是否通畅，若对应位置被其他载车板占用，底层可横移的载车板会先整体平移，将空置交换位移动到目标泊位的正下方，形成贯通的升降通道；随后升降机构带动目标载车板沿竖向导轨平稳下降至地面层，驾驶员即可直接驶入或驶出车辆，完成存取后载车板自动回升至对应楼层，横移载车板复位，整个过程无需人工搬运车辆，单次取车耗时控制在两分钟以内。

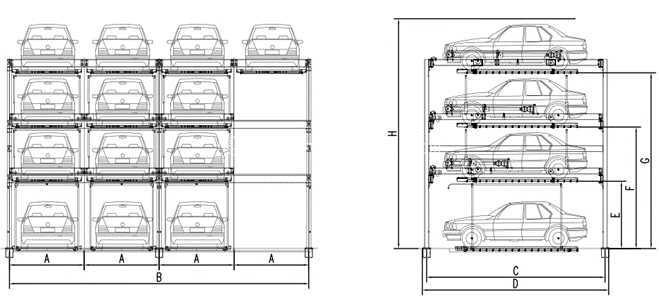

　　设计阶段需要重点把控几处边界条件：首先是安装净空要求，三层结构总高度需匹配地下车库限高或室外场地空域，每层泊位净高需满足车辆停放加举升安全间隙，顶部预留液压管路与检修空间；其次是平面边界，设备整体外轮廓与周边墙体、柱网之间要预留不小于半米的检修通道，横移行程两端设置机械限位与缓冲块，防止载车板脱出导轨；再者是载荷边界，基础需承受设备自重加全部满载车辆的总竖向载荷，同时考虑横移、升降启停产生的动载系数，钢结构选型需完成抗弯、抗剪、挠度校核，长期满载工况下载车板的下挠量需控制在允许范围内。

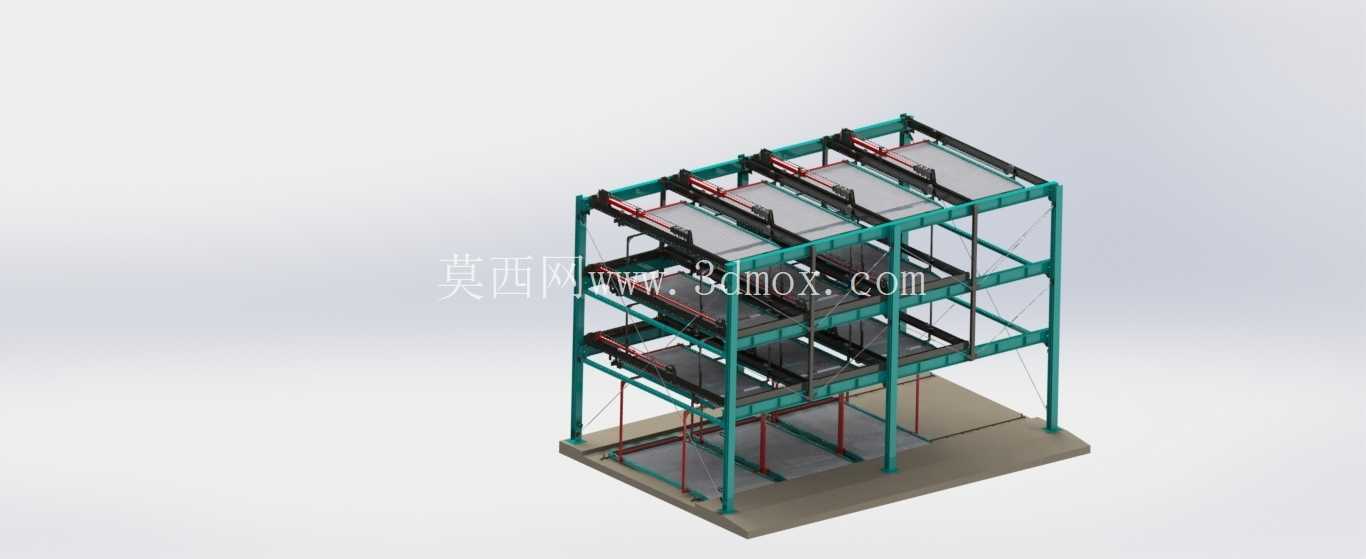

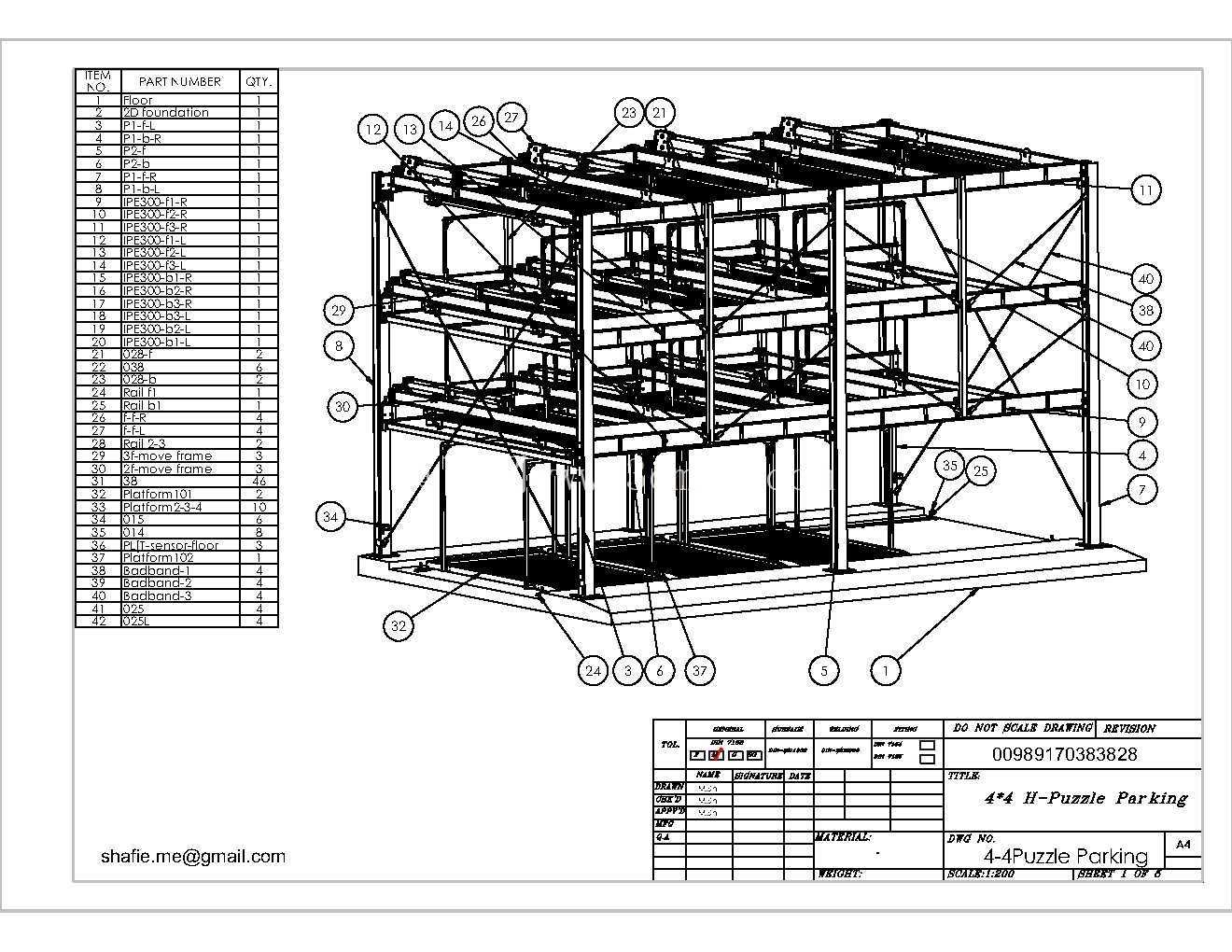

　　建模过程中需完整还原框架梁柱的连接关系、液压油缸的安装铰点、载车板的轮组配合、导轨的铺设位置以及液压管路的排布走向，运动部件需预留合理的配合间隙，模拟升降与横移动作时验证各部件之间无运动干涉，尤其是载车板升降过程中与相邻泊位、横梁、管线的安全距离，避免实际装配后出现卡滞。设备外侧可按需配置防护围栏与安全检测装置，人员误入运行区域时自动触发停机，进一步提升车库运行的安全性。
