二层七车位液压升降横移立体停车装置

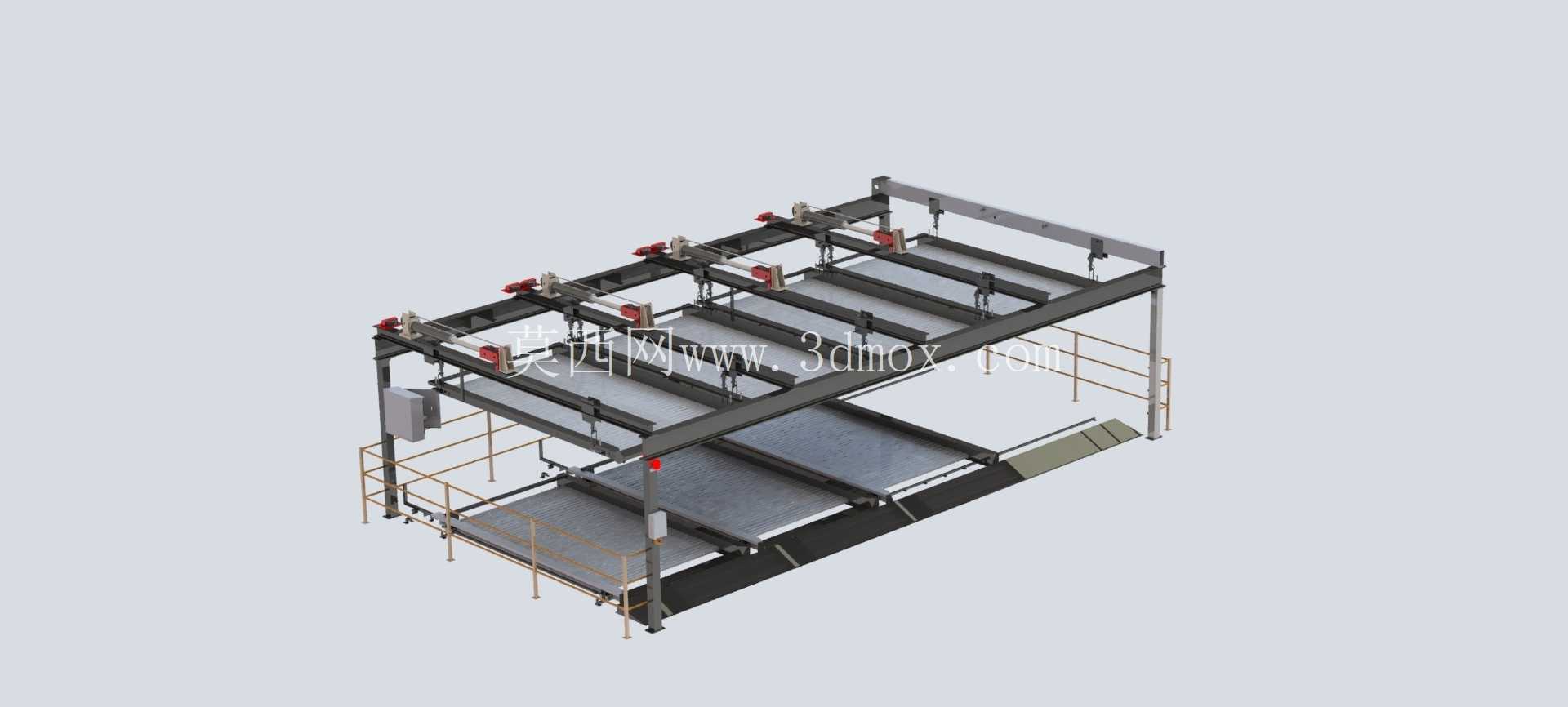

　　这套二层升降横移式停车装置面向城市核心区地面停车资源紧张的场景开发，常见于商业综合体地下车库、住宅小区地面配套停车区、写字楼访客停车场、医院门诊楼周边临时停车区等用地受限区域，通过在同一投影占地内叠加两层停车空间，将原本仅能容纳3-4台乘用车的平面泊位拓展为7个独立载车泊位，土地利用率提升接近一倍。设备整体采用模块化框架拼接思路，主体承载骨架采用国标矩形钢管与H型钢焊接组合，立柱底部通过预埋地脚螺栓与混凝土地面刚性固定，框架总高度控制在2.1米至2.3米区间，适配常规地下车库2.8米的净高限制，无需额外开挖基坑或改造建筑顶板，现场安装时仅需对齐立柱定位基准、紧固法兰连接螺栓即可完成主体框架拼合，单组设备的现场安装周期可控制在2至3个工作日。

　　从动作逻辑来看，设备二层泊位全部搭载升降载车平台，一层泊位则配置可横向滑移的载车板，日常待机状态下一层预留一个空置周转位，当用户需要取出二层停放的车辆时，系统先驱动对应泊位下方的一层载车板沿横向导轨平移至空置周转位，清空二层平台的垂直下落通道，随后二层载车板由液压油缸驱动钢丝绳传动机构平稳下降至地面高度，驾驶员即可直接驶入或驶出车辆；存车完成后平台反向抬升复位，一层载车板横移归位，全程无需驾驶员倒车进入狭窄泊位，对新手驾驶员的友好度远高于传统平面立体车位。

　　液压驱动单元布置在框架侧端的独立防护柜内，采用双油缸同步举升方案，油缸端部配置平衡阀与液压锁，即使突发管路失压，载车平台也可被机械锁止机构瞬时锁定，不会出现下坠风险；升降导向部位采用双侧滚轮与导轨配合，导向间隙控制在2毫米以内，平台升降过程的横向晃动量被约束在极小范围，避免车辆停放过程中发生剐蹭。载车板采用波纹钢板冲压成型结构，板面压制有防滑凸筋，两侧设置凸起挡边，防止车辆停放时轮胎滑移，载车板额定承载质量设定为2000千克，可兼容绝大多数常规家用轿车与中小型SUV的停放需求，载车板入口端配置折叠式过渡坡道，平台下降落地后轮差可被坡道完全补偿，车辆低速驶入时不会出现底盘磕碰。

　　框架周边的检修通道侧全部装配可拆卸式安全防护栏杆，栏杆高度符合机械安全防护标准，设备运行区域的出入口设置光电检测传感器，当检测到有人员或异物进入升降动作区间时，控制系统会立即切断动力输出并触发声光警示；每个泊位的侧边都设置有车辆到位检测行程开关，只有当车辆完全停入载车板、轮胎触碰到限位挡块后，系统才会允许升降或横移动作启动，避免车辆停偏超出设备边界引发碰撞。

　　建模过程中所有运动部件的行程都按照实际工程参数做了约束匹配，横移载车板的行走轮与地埋导轨的配合间隙、升降平台的上下极限位置、油缸的伸缩行程都做了1:1还原，结构工程师可以直接在模型基础上校验不同车位排布下的设备干涉情况，也可以根据项目现场的柱网间距调整框架的分段长度，增减单组设备的泊位数量；针对北方多雪区域的室外安装场景，还可以在模型基础上快速追加顶部防雨棚架、侧边挡雪封板模块，液压管路也可同步追加伴热保温层结构，适配低温环境下的连续运行需求。设备的外接电源接口、液压站维护空间、控制柜安装位都在模型中预留了明确的安装边界，现场施工时无需二次拆改主体结构即可完成管线接驳。
