牵引式农田圆盘耙联合整地作业设备

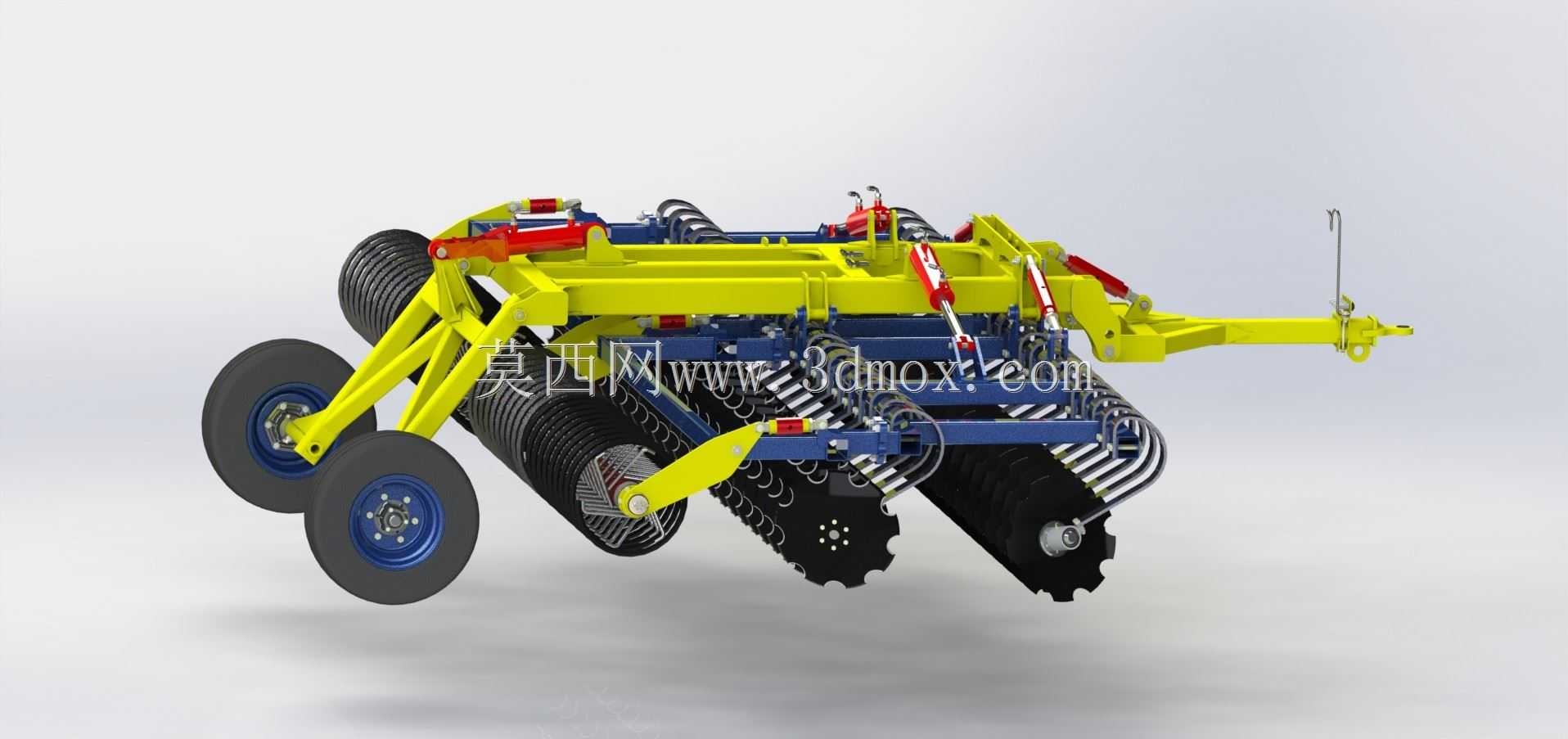

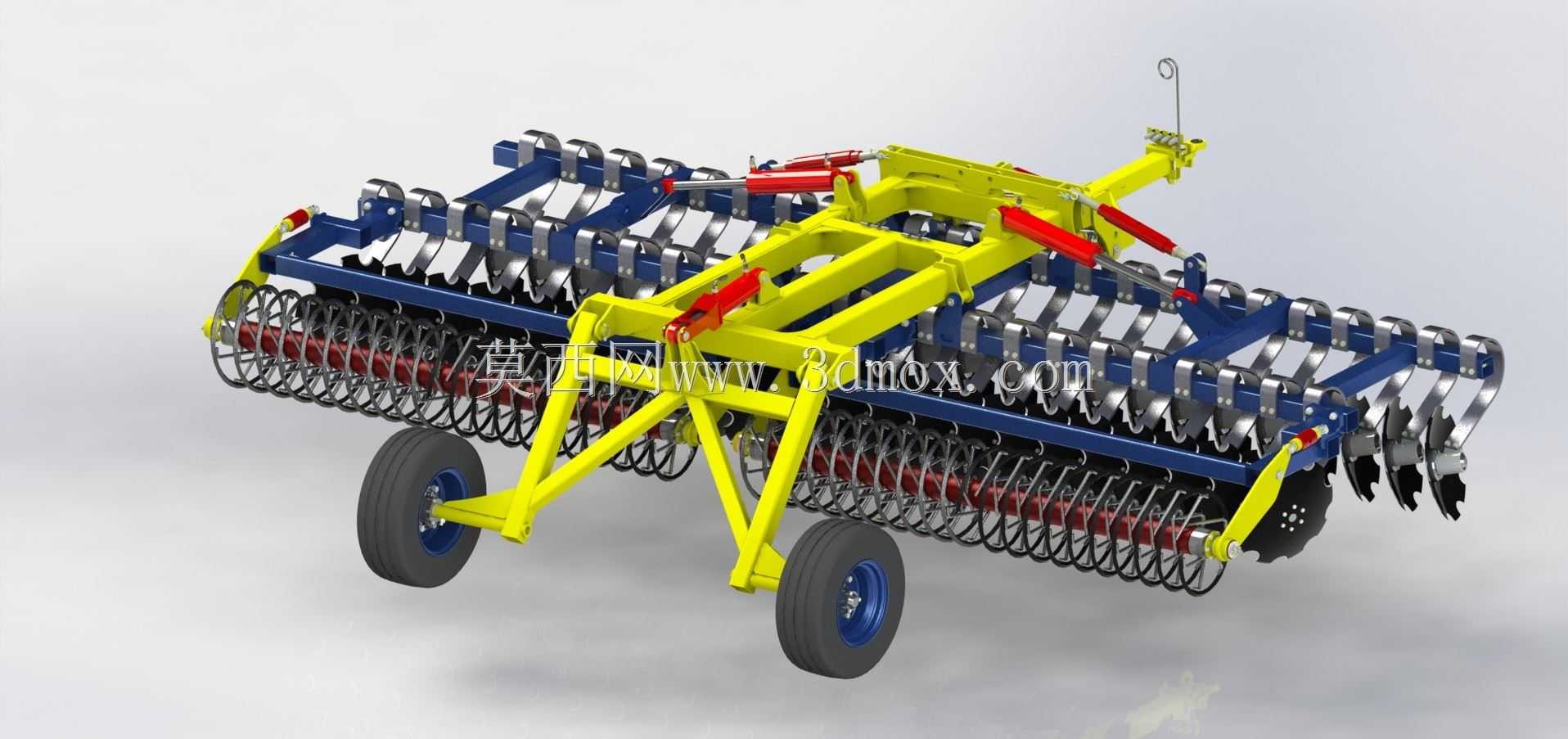

　　这套牵引式联合整地设备主要适配旱作农业区的播前整地、收后灭茬作业场景，在东北黑土区、华北平原一年两熟种植区、西北旱作农垦区的规模化农场应用广泛，可配套50马力以上轮式拖拉机完成挂接作业，替代传统重耙、轻耙、镇压器多次进地的作业流程，减少农机进地对土壤的压实破坏。从结构设计逻辑来看，整机采用对称式双梁焊接框架作为承载主体，主梁选用矩形厚壁无缝钢管焊接成型，所有挂接耳板、油缸支座均采用坡口焊后整体去应力处理，避免大负载作业下的焊缝开裂问题。前端设置的牵引架采用可调式牵引销结构，可适配不同型号拖拉机的牵引点高度，牵引架与主框架之间设置横向缓冲销轴，抵消田间作业时地面起伏带来的侧向冲击，保护拖拉机后悬挂结构。

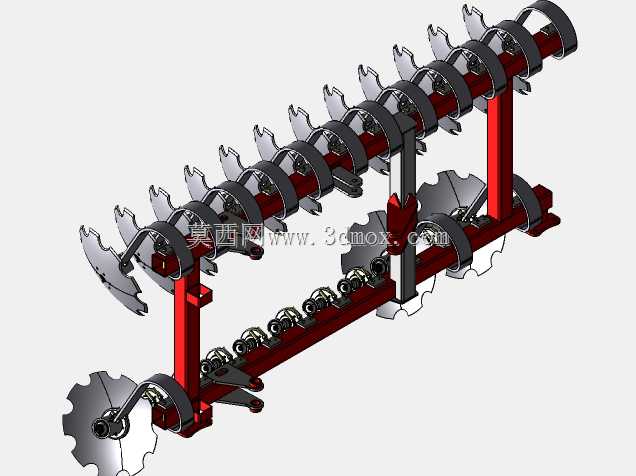

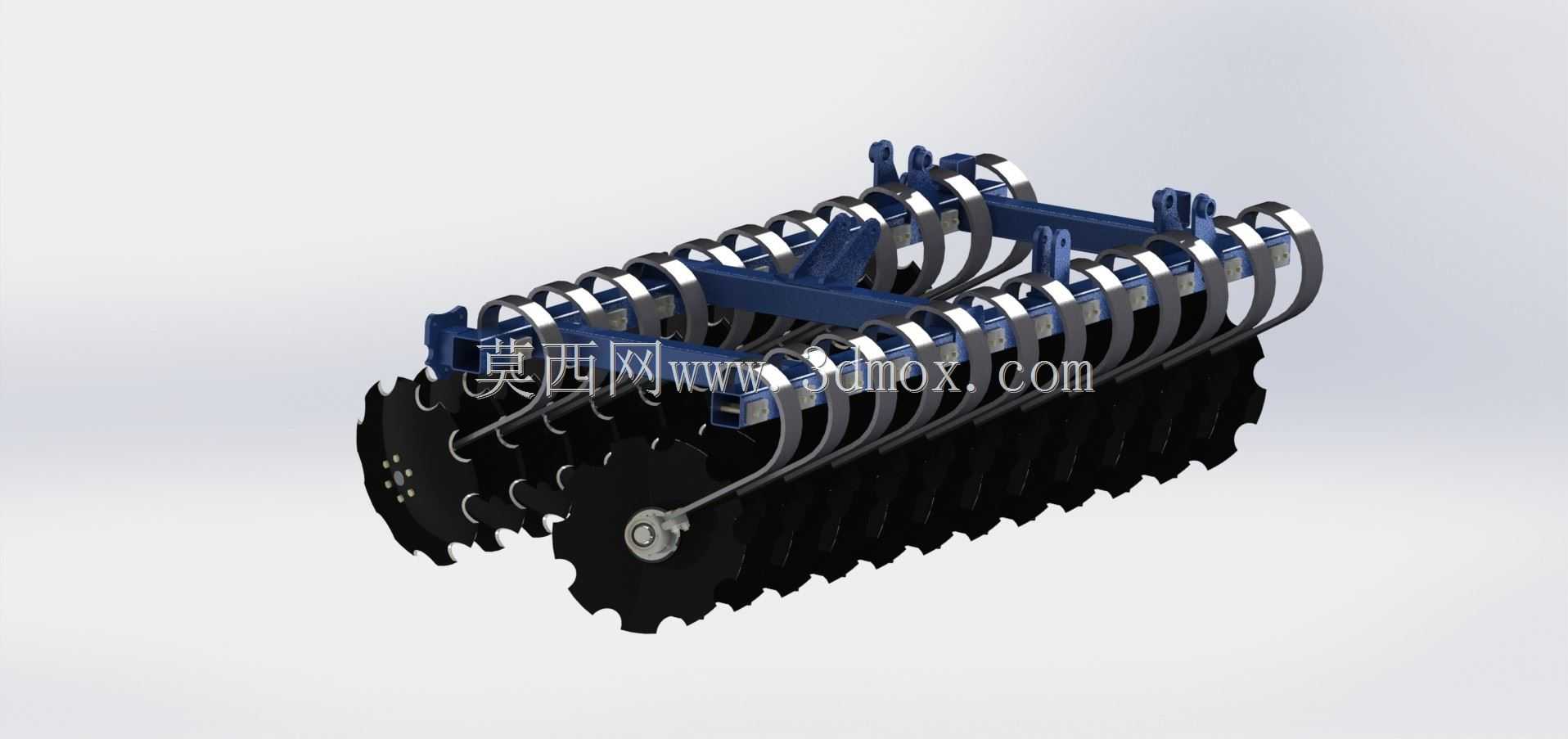

　　作业部件分为前后两列缺口圆盘耙组，每片圆盘采用65Mn钢冲压淬火处理，刃口硬度控制在HRC42-48区间，既保证切入板结土壤、切碎作物根茬的锋利度，又能避免碰到田间石块时出现崩刃问题，前后耙组采用交错偏角布置，前耙组向外抛土、后耙组向内拢土，作业后地表无明显垄沟与漏耙区域，相邻耙片的重叠量设置为12cm，可覆盖全幅作业宽度内的土壤，不会出现漏耕条带。耙组后方配套的螺旋式镇压器采用弹簧钢绕制而成，螺距设置为8cm，作业时可将耙松的土壤表层压实，同时破碎直径大于3cm的土块，将表层0-5cm土壤整理为上实下虚的状态，满足小麦、玉米、大豆等旱作作物的播种种床要求，避免土壤过松导致的播种深度不一致、跑墒失墒问题。

　　液压系统采用双作用油缸控制耙组的作业深度与运输状态切换，油缸上设置双向液压锁，作业时可锁定耙架高度，保证全幅作业深度一致，误差不超过1cm，运输状态下可将整机抬升至离地面30cm以上的高度，满足农村道路转移的通行要求，不会刮碰路面凸起。行走轮采用宽幅农用橡胶轮胎，轮胎花纹选用加深人字纹，在泥泞地块作业时可提供足够的支撑力，避免整机下陷，轮距设置为可调节结构，可根据不同地区的农艺垄距调整轮距，避免作业时压到已起好的垄台。整机的安装边界需要注意，挂接时牵引点与拖拉机后牵引销的配合间隙控制在2mm以内，避免作业时出现过大的旷量导致整机摆动；耙片安装时需要保证每片圆盘的轴向间隙在0.5-1mm之间，间隙过大会导致作业时耙片晃动，

　　加快轴承磨损，间隙过小会导致轴承温升过高出现烧损。日常作业前需要检查所有耙片的紧固螺栓扭矩，达到规定扭矩值后方可下地，作业过程中遇到石块、树根等障碍物时需要及时提升整机，避免强行通过导致耙片变形、主梁弯曲。这套设备的作业效率可达每小时12-18亩，相比传统单机具多次进地的作业模式，可减少40%以上的作业燃油消耗与作业时间，同时作业后的土壤平整度、碎土率、根茬切碎率均能达到旱作农业的播前整地标准，土壤容重可控制在1.1-1.3g/cm³的适宜作物根系生长区间，有效提升后续播种作业的出苗整齐度。
