压接式环形牵引缆绳索具结构

　　该结构表现的是一根端部形成闭环的牵引缆绳，主体采用多股捻制钢缆形态，端部通过一个矩形金属压接套固定，使缆绳一端形成可穿挂、牵引或连接的绳环，另一端保留直段，用于接入牵引路径或与其他连接件配合。此类构件常见于轻型牵引、限位牵拉、工装吊挂、设备维护以及机构运动演示场景，在实际工程中更多承担传递拉力、约束位移和形成柔性连接的作用。与刚性拉杆相比，钢缆能够在较小弯曲半径下改变受力方向，并在受拉时保持较高的强度重量比，适合布置空间受限、连接点之间存在相对摆动的场合。

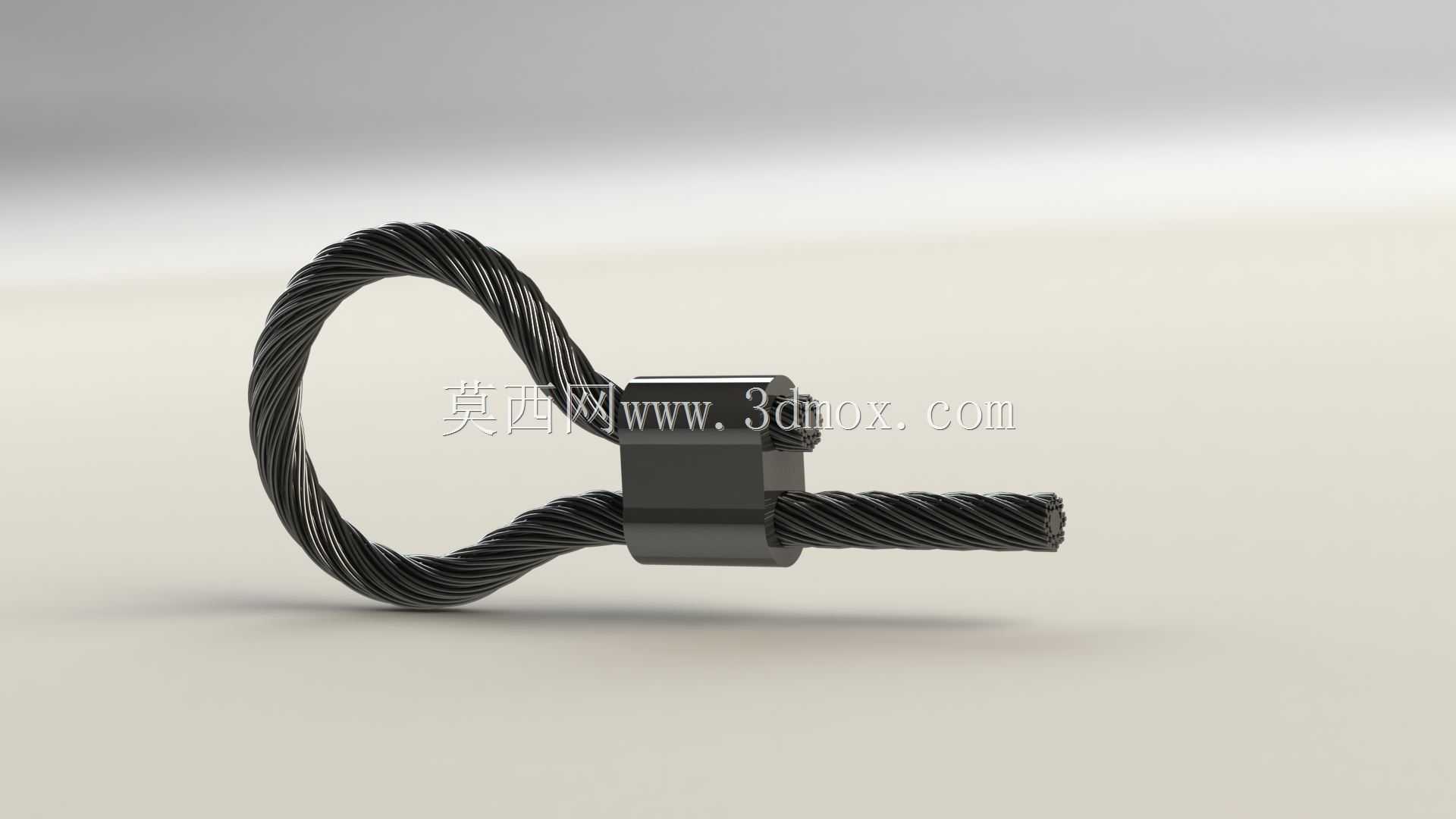

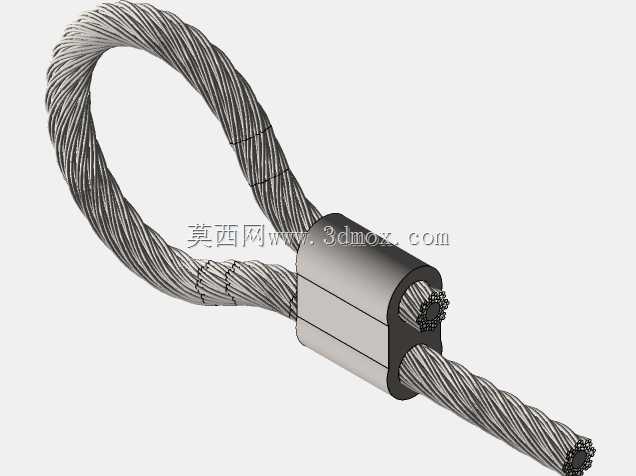

　　从结构组成看，模型重点还原了缆绳的捻绕纹理和压接套的夹持关系。缆绳并非简单圆柱实体，而是由多股细丝按螺旋方向缠绕而成，表面呈现连续起伏的股线特征；这种细节不仅影响外观，也决定了弯曲时各股之间的接触、摩擦和载荷分配。压接套位于绳环回折处，套体将主绳与回折段共同包裹，通过塑性变形夹紧钢缆，避免绳环在拉力作用下松脱。建模时需要关注压接套内腔与钢缆外径的包容关系，端部过渡不能出现明显干涉，同时也要保留压接后钢缆被压紧的视觉特征。

　　绳环部分的几何处理是该类构件的关键。环圈需要具有连续、平滑的弯曲路径，弯曲半径不能过小，否则既不符合钢缆实际使用状态，也容易造成局部应力集中。直段与环段之间通过压接套汇合，套体外形方正，边缘可设置轻微倒角，以减少热处理、压装或使用过程中的应力集中。若该模型用于机构运动分析，绳环中心轨迹、直段伸出长度以及压接套外形尺寸都应作为装配边界纳入检查；若用于展示或渲染，则应重点表现多股钢丝的螺旋纹理、金属压套的哑光表面以及绳端切断面的层次。

　　在实际用途上，这类带环缆绳可作为牵引线、安全拉索、约束索或轻型吊索的简化结构。绳环能够直接套入销轴、挂钩、吊耳或支架开口，直段则可继续连接张紧器、绞盘、拉杆或固定端。由于钢缆只能承受拉力，不能承受压力和弯矩，设计时应让载荷方向尽量沿缆绳轴线作用，避免压接套承受横向撬动力。绳环与连接件接触的位置应保证接触面圆滑，若配套销轴直径过小，会使绳环弯曲段局部挤压增大；若销轴过大，则可能造成装配困难或绳环无法完全就位。

　　外形尺寸方面，该模型的安装边界主要由钢缆直径、绳环内宽、环圈外轮廓、压接套长度和直段伸出长度决定。钢缆直径决定最小弯曲半径和允许通过的孔位尺寸；绳环内宽影响挂钩或销轴的拆装空间；压接套长度则关系到夹持长度和端部固定可靠性。布置在设备内部时，还需要检查钢缆在张紧、松弛和摆动状态下是否会与周边机架、护罩、气缸或电气元件发生摩擦。对于存在往复运动的场景，应在转向处设置导向轮或耐磨衬套，避免钢缆在固定棱边上反复弯折。

　　建模思路上，可以先绘制缆绳中心路径，再沿路径生成绳体，并通过螺旋特征表达外层股线；绳环回折段与主绳在压接套内部并行，外部只露出平滑套体。压接套宜采用实体建模，尺寸略大于两股钢缆并列所占轮廓，以体现压装包容关系。直段末端可保留切断面，使结构更接近实物。装配时，压接套不应与绳环弯曲区发生重叠，钢缆表面与套口处应形成自然进入关系。若后续用于工程图或加工参考，还需补充压接套材料、钢缆公称直径、最小破断拉力、环眼有效长度及端部固定方式等信息，以便从外观模型进一步转化为可制造、可检验的索具设计。
