蜗轮蜗杆式工业齿轮传动箱结构设计

项目分类:减速机 发布时间:2024-01-26 ID:724276
  • 蜗轮蜗杆式工业齿轮传动箱结构设计
  • 蜗轮蜗杆式工业齿轮传动箱结构设计
  • 蜗轮蜗杆式工业齿轮传动箱结构设计

  在各类工业传动场景中,这类蜗轮蜗杆结构的齿轮箱是动力传递环节的核心部件,常被布置在原动机与工作机之间,匹配电机、内燃机等动力源的高转速输出,通过内部齿副的啮合传动实现转速降低、扭矩放大的作用,适配输送线、自动化专机、小型加工设备等对输出扭矩有明确要求的工况。从实际应用来看,这类齿轮箱可直接通过输入端的法兰对接标准规格的伺服或异步电机,输出端可通过轴孔连接链轮、带轮、联轴器等传动件,将动力传递至执行端,在轻工包装、食品输送、小型机床辅机、物流分拣设备中都能见到这类结构的应用,其自带的自锁特性在部分需要防止负载反转的垂直提升工况中,还能起到额外的安全防护作用,避免停机后负载倒转引发的设备故障或安全问题。

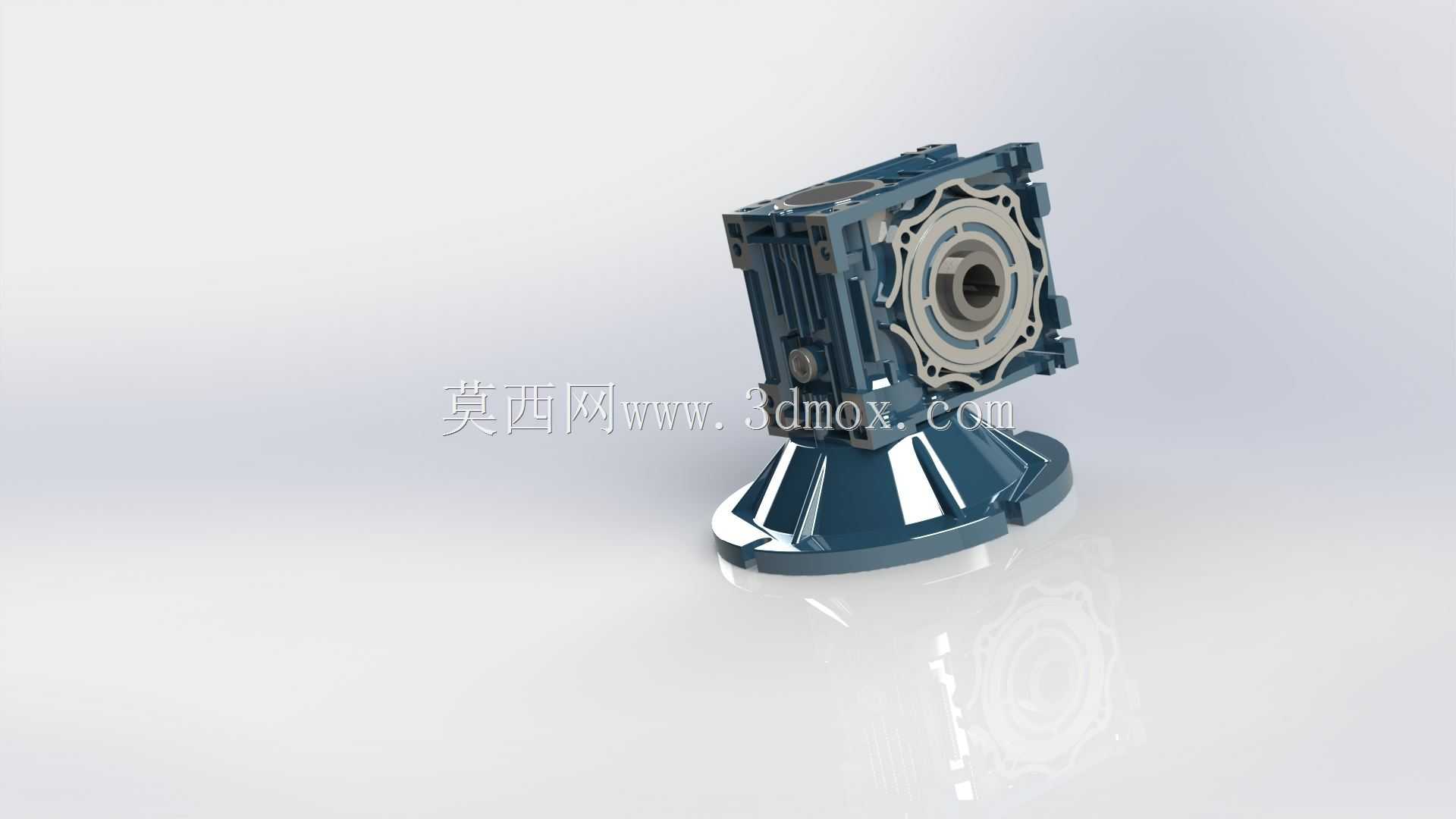

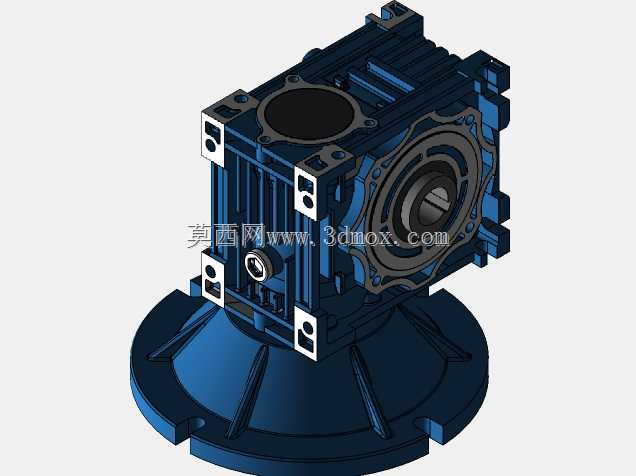

  从结构设计思路来看,这款齿轮箱采用了经典的单级蜗轮蜗杆传动布局,输入端与输出端呈90度垂直交错布置,能在紧凑的安装空间内完成动力的转向传递,减少传动链路的空间占用。箱体采用分体式压铸结构,分为主体腔室与底部安装基座两部分,主体腔室用于容纳蜗杆、蜗轮组件以及轴承、密封件,内壁设计有对应轴承位的定位台阶,保证传动组件的同轴度与装配精度,腔室预留有注油、排油的工艺位置,可填充润滑脂或齿轮油对啮合齿面、轴承进行持续润滑,降低长期运行的磨损速率。底部的安装基座做了加宽的法兰面设计,分布有多个安装沉孔,可直接通过螺栓固定在设备的安装机架上,基座与箱体主体的衔接处做了加强筋结构,抵消传动过程中产生的径向与轴向载荷,避免长期运行后箱体出现形变或连接松动。

  从安装边界与尺寸适配角度看,这类齿轮箱的输入端法兰采用通用的电机安装止口尺寸,可直接适配市面常见的4极、6极标准电机,无需额外制作过渡连接法兰,降低现场安装的适配成本。输出端为中空轴带键槽的结构,可直接穿入配套的输出轴,通过平键传递扭矩,也可根据使用需求加装单输出轴或双输出轴组件,适配不同的传动连接方式。箱体的外形做了多面的散热筋设计,在连续运行工况下可增大散热面积,将齿面啮合产生的热量及时散发到空气中,避免箱体内温度过高导致润滑脂失效、密封件老化加速。输入端与输出轴的衔接位置都设计有骨架油封安装位,配合密封件阻止箱体内的润滑油泄漏,同时阻挡外部的粉尘、水汽进入箱体内部,在多粉尘、轻度潮湿的车间环境中也能保持稳定的运行状态。

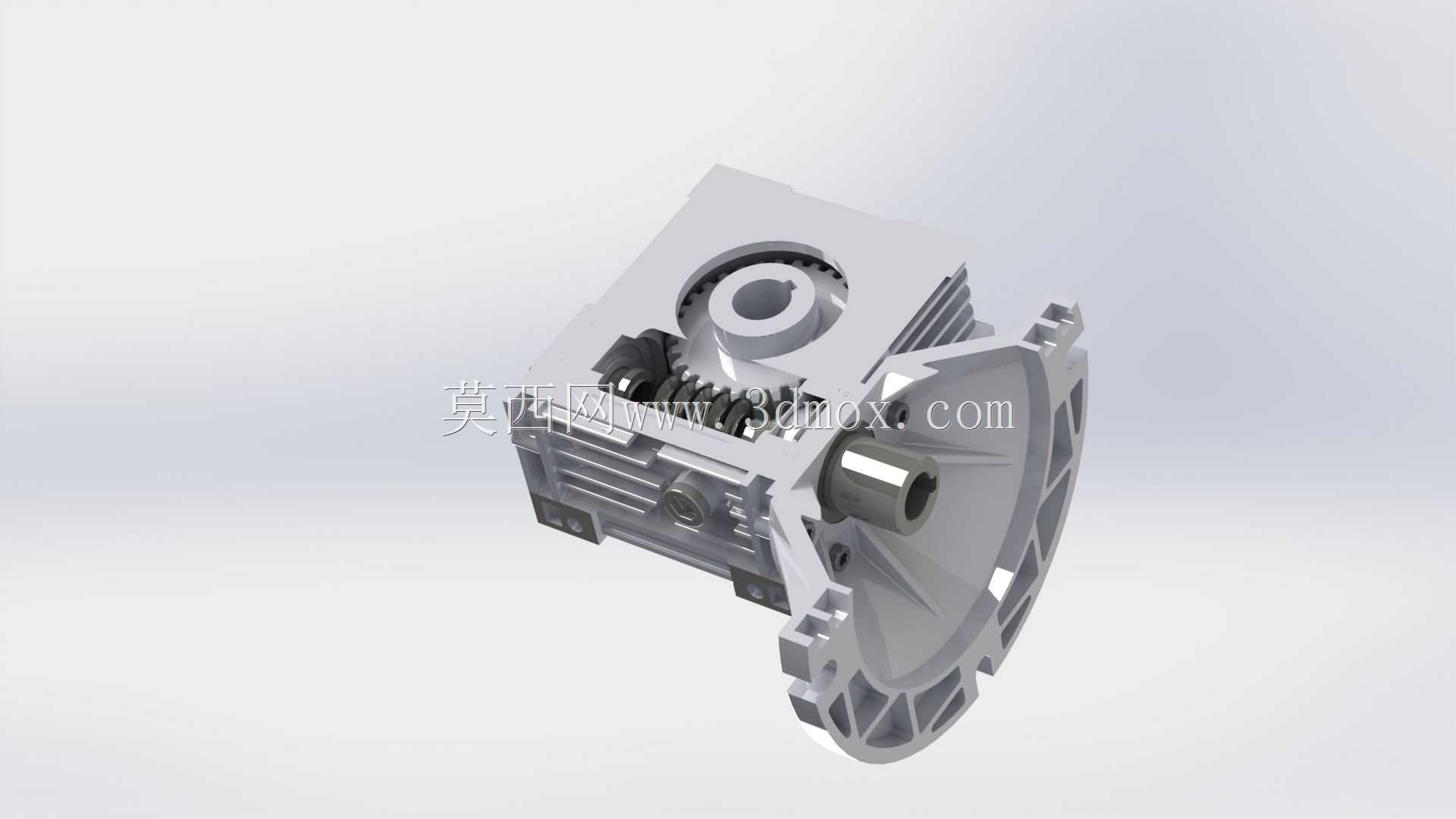

  在细节结构设计上,蜗轮组件采用锡青铜材质的齿圈搭配铸铁轮毂的组合结构,既保证齿面的耐磨性能与抗胶合能力,又能控制整体的材料成本,蜗杆采用合金钢材质经表面淬火处理,齿面硬度达到较高水平,与铜质蜗轮啮合时可保证足够的使用寿命。轴承选用深沟球轴承与推力轴承组合的配置,分别承受径向载荷与蜗杆传动产生的轴向载荷,避免轴系在运行过程中出现窜动,保证齿面啮合的接触精度。箱体的合箱面采用精加工平面配合密封胶的密封形式,防止合箱位置出现渗油问题,外部的连接螺栓采用均匀分布的布局,保证合箱后各位置的压紧力一致,避免长期运行后出现箱体结合面缝隙。

  从选型适配的角度,这类齿轮箱在设计时预留了不同的速比配置空间,可通过调整蜗轮蜗杆的齿数匹配不同的输出转速需求,覆盖常规工业场景中常用的减速比范围,安装基座的孔位尺寸也对应了行业内通用的安装规格,可直接替换同规格的老旧齿轮箱,降低设备改造的配件适配成本。在三维建模过程中,所有的配合面、安装孔位、止口尺寸都按照实际加工公差进行建模,装配关系完全还原实际装配流程,可直接用于设备整体装配的干涉检查、安装模拟,也可作为后续衍生型号设计的基础模型,通过调整腔体尺寸、齿副参数快速拓展不同规格的齿轮箱模型。
