蜗轮蜗杆式工业齿轮传动箱体结构设计

　　在自动化生产线输送段、包装机械主传动链、小型物流分拣设备的动力匹配环节，这类蜗轮蜗杆结构的工业齿轮箱是极为常见的动力传递部件，核心作用是匹配伺服电机或普通异步电机的高转速低扭矩输出特性，将输入转速降低至设备执行端所需的工作转速，同时放大输出扭矩，保障执行机构有足够的驱动力完成负载动作。不同于平行轴齿轮箱的布局，这款齿轮箱采用输入轴与输出轴垂直交错的结构设计，能够在紧凑的安装空间内完成动力传输方向的90度转向，大幅缩减传动系统的整体占用空间，尤其适合设备内部安装空间局促、动力方向需要转向的布局场景。

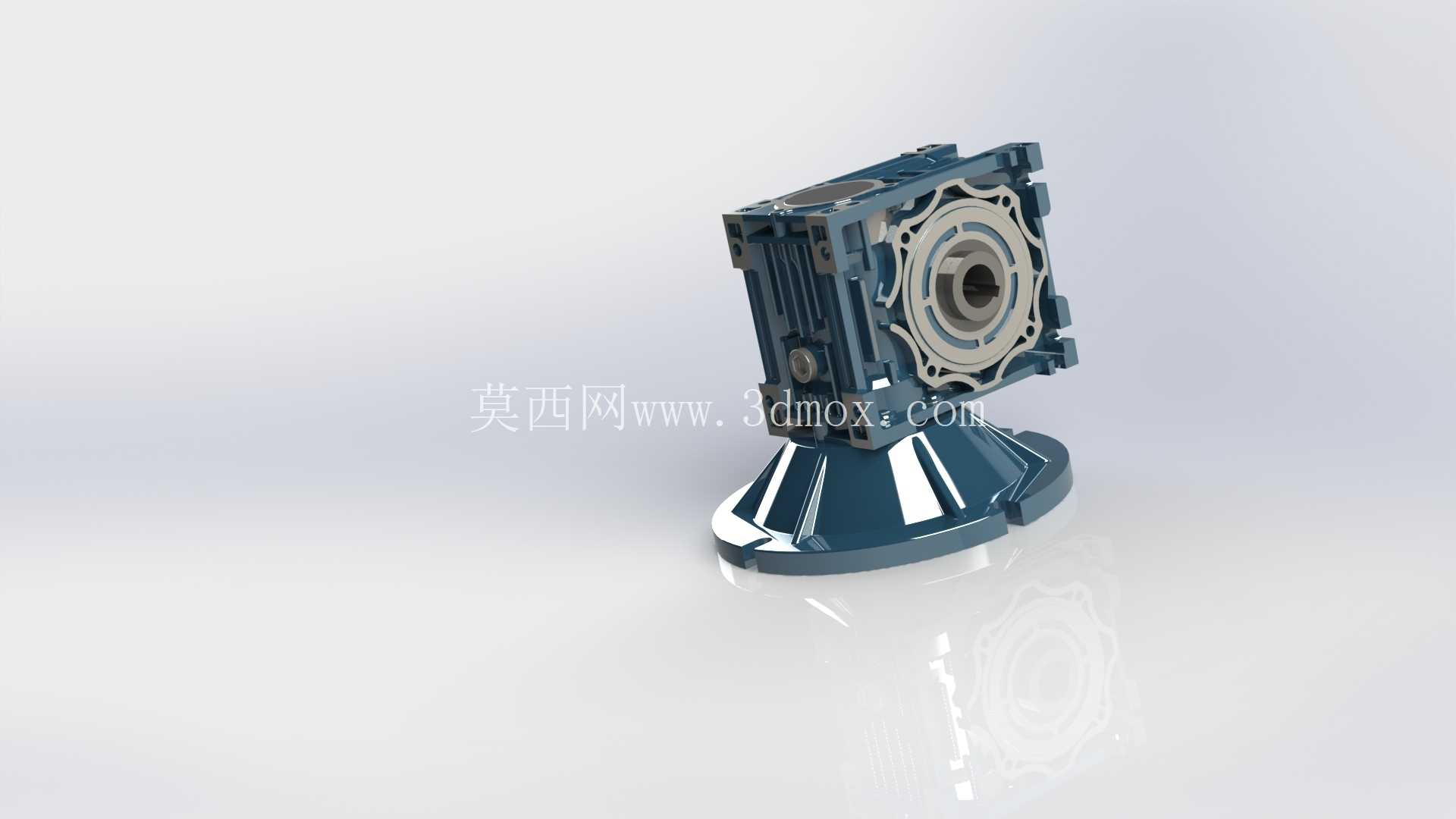

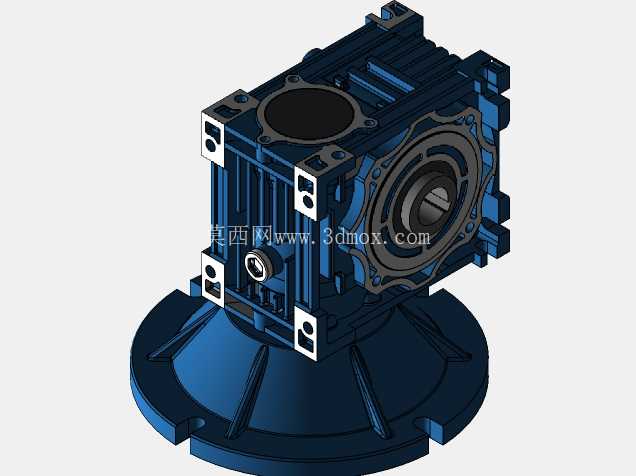

　　从结构设计逻辑来看，箱体采用一体化压铸成型的壳体结构，壳体外部设置有多道纵横交错的加强筋，这些加强筋并非装饰性结构，一方面是提升箱体整体的结构刚性，在齿轮啮合传递大扭矩时避免壳体出现形变导致齿轮啮合间隙偏移，另一方面是增加壳体的散热面积，齿轮啮合过程中产生的热量可以通过加强筋快速传导到外部空气中，避免箱体内润滑油温度过高导致润滑性能下降。输入侧采用标准的轴孔配合结构，预留了与电机法兰对接的安装止口，安装时可以直接将电机输出轴插入齿轮箱输入孔，通过法兰面的螺栓完成紧固，不需要额外加装联轴器，大幅降低现场安装的对中难度，也减少了传动环节的累积误差。

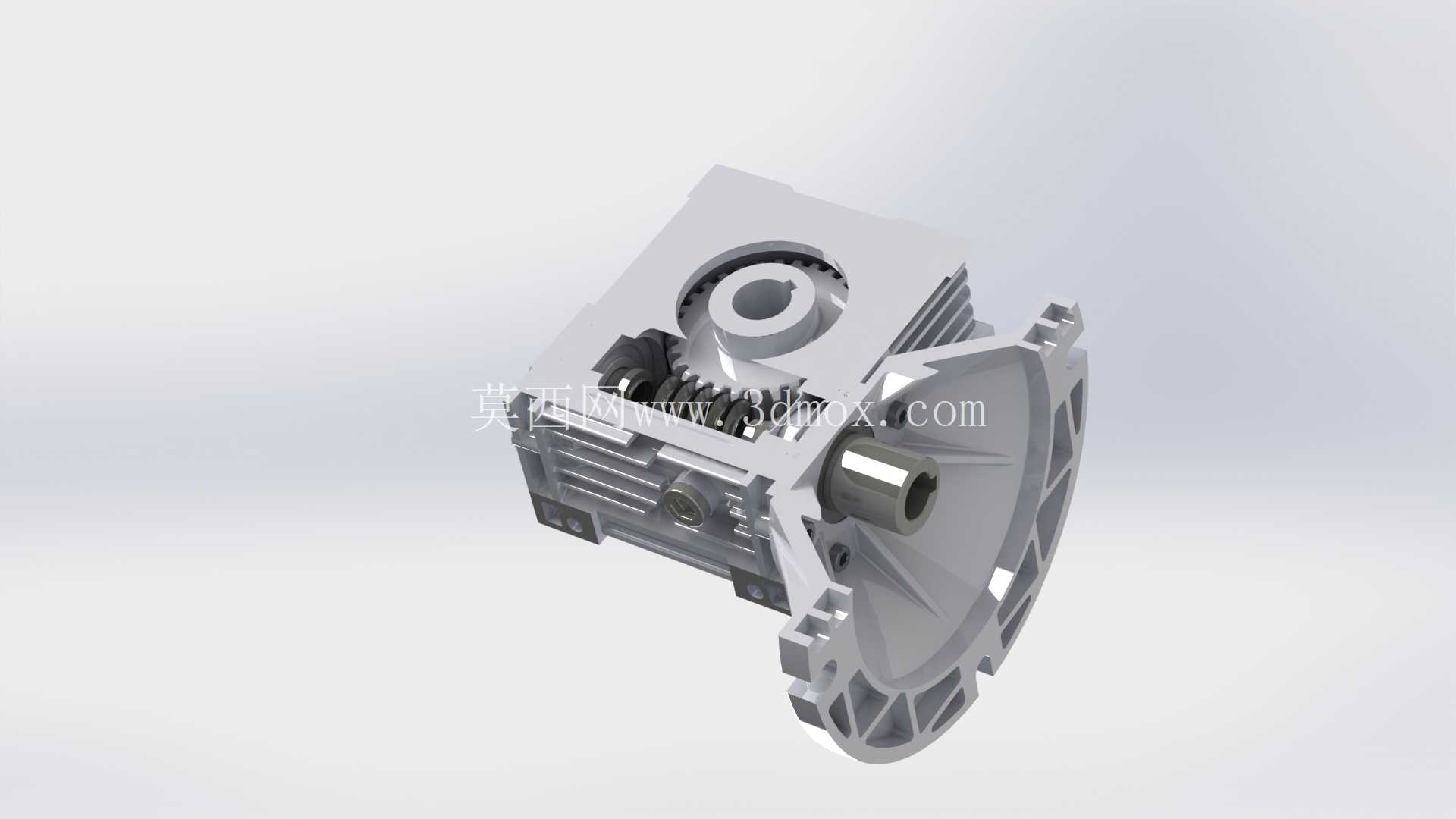

　　输出端采用中空轴带法兰的结构设计，执行机构的轴可以直接插入中空输出孔内，通过键连接传递扭矩，输出法兰可以直接与负载端的安装面通过螺栓锁紧，这种设计省去了额外的输出轴转接部件，进一步压缩了传动链的轴向尺寸，也避免了转接带来的同轴度误差。在安装边界上，这款齿轮箱的底座采用带安装孔的法兰式底座，底座上的四个安装孔采用对称布局，安装时可以根据设备的布局需求选择水平安装、垂直安装或者侧装，不同安装姿态下只需要调整箱体内润滑油的加注量即可，不需要额外更换安装附件。齿轮箱的密封结构采用多重接触式密封设计，输入轴与输出轴的位置都设置了双唇口密封圈，能够有效阻挡外部的粉尘、水汽进入箱体内部，同时防止箱体内的润滑油出现渗漏，完全可以满足食品加工、仓储物流、轻工制造等多尘、有一定湿度的车间工况使用需求。内部的蜗轮采用锡青铜材质加工，蜗杆采用表面渗碳淬火的合金钢材质，这种材质搭配能够在保障传动强度的同时降低啮合摩擦系数，减少传动过程中的噪音和磨损，延长齿轮箱的维护周期。

　　在实际选型匹配时，需要重点核对输出轴的孔径尺寸、安装法兰的止口直径以及底座安装孔的中心距，确保与配套电机、负载端的安装尺寸完全匹配，避免出现安装干涉的问题；同时要根据负载的实际工作扭矩、每日运行时长选择对应规格的型号，避免长期过载运行导致齿轮过早磨损。从建模细节来看，整个模型完整还原了箱体外部的安装孔位、加强筋布局、输入输出端的配合尺寸，甚至连壳体表面的脱模斜度、安装面的加工余量都做了准确的还原，结构设计人员可以直接在这个模型的基础上修改安装尺寸、调整传动比参数，快速衍生出适配不同功率、不同安装场景的衍生型号，不需要从零开始搭建基础模型，能够大幅缩短新产品的设计周期。在装配验证环节，通过三维模型可以提前模拟齿轮箱与电机、负载端的装配过程，检查各个部件之间是否存在干涉，安装螺栓是否有足够的操作空间，提前发现设计阶段的尺寸匹配问题，减少后续实物试装时的修改成本。
