带制动功能HF-SP421B交流伺服电机结构

　　在数控车床进给轴、自动化生产线定位模组、高精度输送机构这类对停机位置精度、负载保持能力有硬性要求的传动场景里，不带制动功能的伺服电机往往会在驱动器断电后，受垂直轴负载重力、传动链反向力矩影响出现滑移，轻则造成工件定位偏差，重则引发撞机、物料坠落等生产事故，带制动器的交流伺服电机正是为解决这类工况痛点设计的动力执行部件。这款HF-SP421B型号的伺服电机，将失电式制动模块集成在电机非输出轴端的尾座内部，没有额外突兀的外置制动组件，整体安装轮廓和同功率段常规伺服电机保持一致，不会给设备安装空间预留带来额外负担，做结构布局时不用单独为制动部分规划避让空间，适配现有常规伺服电机的安装法兰尺寸，替换升级时不用重新加工设备安装板。

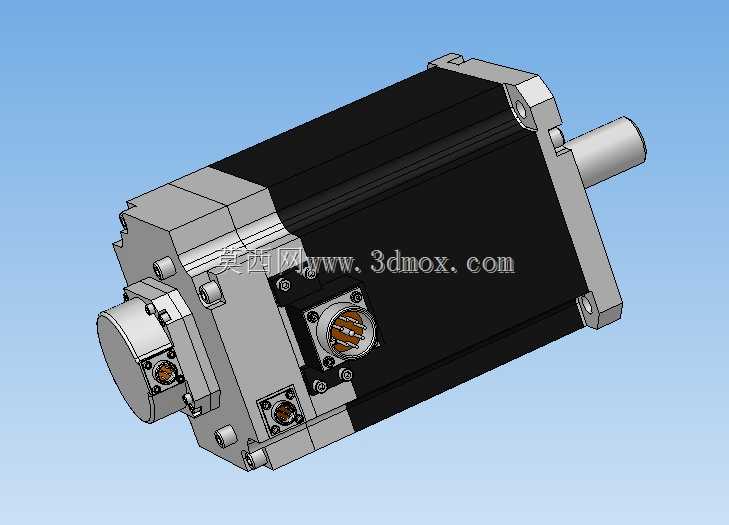

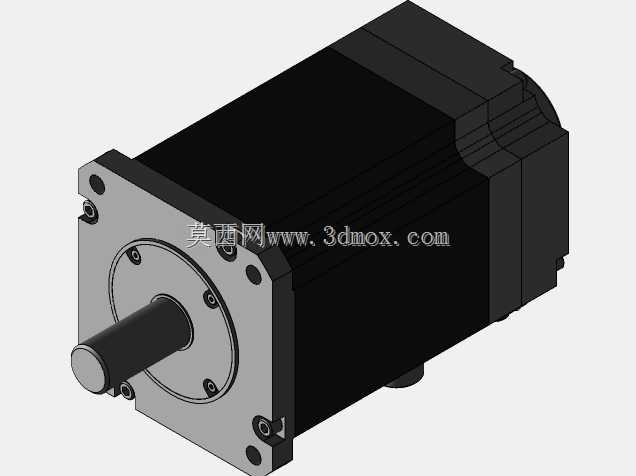

　　从结构设计逻辑来看，电机主体采用方形叠片定子外壳，表面做了轴向散热筋结构，相比圆形外壳能在相同安装截面下获得更大的散热面积，连续运行时定子绕组产生的热量可以更快通过外壳传导到周围空气中，降低长时间高负载运行下的绕组温升，避免绝缘层加速老化。输出轴端采用高精度角接触轴承组支撑，能同时承受径向切削负载和轴向窜动力，适配车床进给、机械手横移这类存在复合受力的工况，轴伸端做了标准键槽加工，和联轴器、同步带轮的连接无需额外改制，传动扭矩传递更可靠，不会出现高速启停时的连接打滑问题。尾部集成的制动器采用失电制动设计，也就是驱动器正常供电给电机时，制动器内部的电磁线圈同步得电吸合摩擦片，解除对电机转子轴的锁止，电机可以正常运转；当设备断电、驱动器触发急停或者伺服使能断开时，制动器线圈立刻失电，内置的弹簧结构会推动摩擦片压紧制动盘，通过摩擦力直接锁死转子轴，锁止扭矩匹配电机额定输出扭矩，能在毫秒级时间内完成轴系锁止，避免垂直轴负载下滑、定位位置偏移。电机侧面的接线接口采用快插式航空接头设计，动力线、编码器线、制动器控制线的接口做了防呆定位，现场接线时不会出现插错针脚的问题，接头自带密封橡胶圈，能达到工业级防尘防泼溅要求，适配车间多粉尘、少量切削液飞溅的加工环境，不用额外做接线处的防护处理。做设备选型和三维布局校核时，要注意这款电机的安装边界：方形外壳的四个安装角到轴心的距离是固定的，布局时要预留至少5mm的周边间隙，一方面保证散热风道通畅，

　　另一方面方便后期维护时拆卸接线、更换后端盖密封件；输出轴的轴向伸出长度要和所选联轴器的轴孔深度匹配，不能出现轴顶到联轴器内部、或者轴伸长度不足导致键连接接触面积不够的问题；尾部的制动模块虽然集成在机壳内部，但尾端的制动器接线引出位置要预留足够的线缆弯曲半径，不能让线缆处于硬折状态，避免长期运行后线缆内部线芯断裂。在实际机床进给应用中，这款带制动的伺服电机搭配伺服驱动器可以实现0.001mm级的定位精度，制动锁止时的位置保持精度不会因为负载波动出现偏移，做CA6140这类普通车床数控化改造时，直接替换原有的进给异步电机搭配电磁离合器的结构，不用大幅改动原有的进给传动链，就能大幅提升进给定位精度和停机保持能力，

　　改造后的车床在做台阶轴车削、端面车削工序时，进给轴启停位置的重复精度能稳定控制在公差范围内，不会出现停机滑移导致的台阶尺寸超差问题。另外，电机的编码器采用高分辨率绝对值编码器，断电后可以记忆当前轴位置，重新上电时不需要做回零操作，搭配尾部的制动器锁止位置，设备重启后可以直接进入加工状态，省去了回零行程的时间，也避免了回零过程中可能出现的撞块故障。结构设计上，制动器的摩擦片采用耐磨复合材料，正常工况下的使用寿命能匹配电机整体设计寿命，不需要频繁更换摩擦片，后期维护时只需要定期检查制动器的接线是否松动、制动间隙是否在设计范围内即可，维护成本远低于外置式电机制动器。在做三维建模装配时，这款电机的所有安装接口、外形尺寸都和实物1:1还原，包括法兰安装孔的位置度、轴伸键槽的尺寸、接线插头的突出高度都做了精准复刻，导入设备装配体后可以直接做干涉检查，不用反复核对二维样本尺寸，能大幅缩短结构设计阶段的布局校核时间，避免后期加工安装板时出现孔位不对、空间干涉的问题。
